日本ONOSOKKI小野频率电压转换器 FV-1500

日本ONOSOKKI小野频率电压转换器 FV-1500

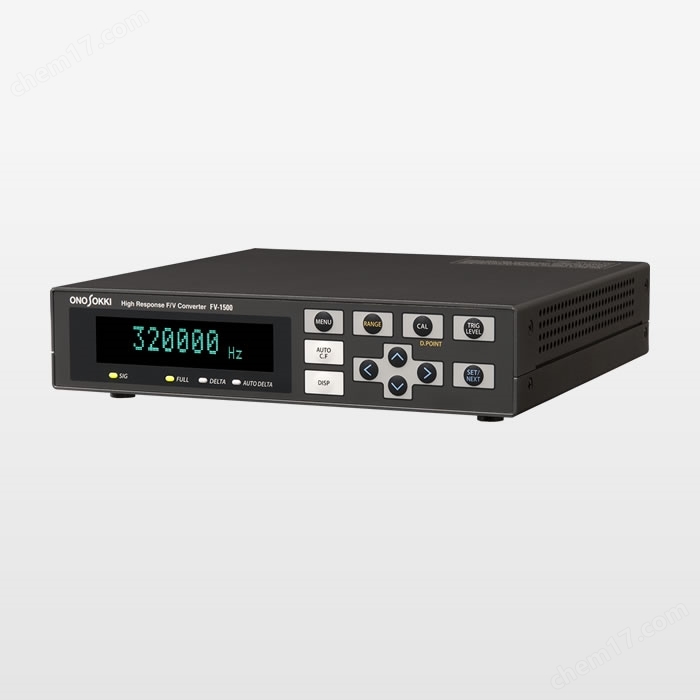

ONOSOKKI小野FV-1500高速频率电压转换器采用数字锁相环(PLL)与自适应滤波技术，可在0.2Hz~320kHz超宽频域内实现频率信号到模拟电压/电流的高精度转换，基本精度达±0.05% F.S.，温度稳定性控制在±30ppm/℃。其核心优势在于仅需1个信号周期+3.5μs的极速响应时间，配合急减速跟踪功能，能准确捕捉旋转机械的瞬时速度突变——当输入频率骤降时，系统能在1.5~16个周期内将输出归零，避免传统转换器的滞后效应

设备提供双模式输入接口：BNC端子支持0.3~30Vp-p的AC/DC信号输入，接线端子兼容集电极开路+12V上拉配置，特别设计的90°相位差2相输入通道可实现旋转方向判别1。输出端可选0~10V单极性电压（满量程模式）、±5V/±10V双极性电压（偏差模式），以及0~16mA/4~20mA电流环输出，负载能力分别达到100kΩ和500Ω。内置16位高分辨率ADC和温度补偿电路，确保在-25~70℃工业环境下保持稳定性能。

FV-1500的创新功能包括：

1. ?中心频率自动跟踪?（选配FV-0151模块）：动态调整基准频率以适应变速工况

2. ?报警控制输出?：通过比较器设定阈值触发继电器信号

3. ?PROFIBUS-DP通信?：支持实时数据传输与远程参数配置

4. ?金属屏蔽机箱?：符合EN 61326-1工业电磁兼容标准

典型应用于：

• 汽车发动机ECU测试：捕捉怠速至红线转速的瞬态响应

• 印刷机械张力控制：将编码器脉冲转换为线性速度反馈

• 风力发电机监测：处理低速大扭矩工况下的频率信号

• 航空航天作动器验证：满足MIL-STD-810G振动标准

2025年升级版新增AI信号诊断功能，可自动识别32类常见干扰波形（如脉冲丢失、相位抖动等），并通过7段LED指示灯提供实时状态提示。设备采用?？榛杓疲曜?9英寸机架安装规格（3U高度），配套提供校准证书（溯源至NMIJ标准）及LabVIEW驱动程序。
