日本ONOSOKKI小野曲轴转角传感器 CP-5110B

日本ONOSOKKI小野曲轴转角传感器 CP-5110B

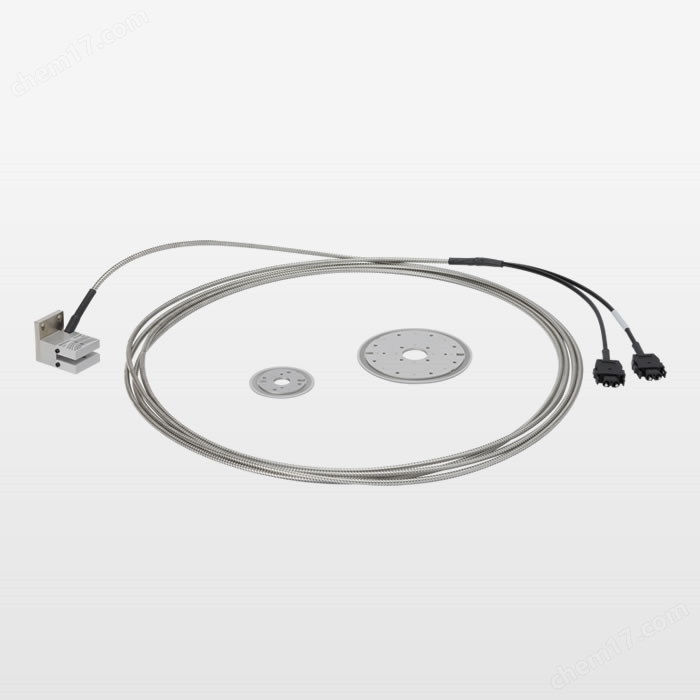

ONOSOKKI CP-5110B/CA-6000B曲轴转角测量系统采用光纤传感技术突破传统电磁式传感器的物理限制，其核心创新在于通过非接触式光干涉原理实现0.01°的角度分辨率。传感器端CP-5110B内置720P/R高密度狭缝盘（可选360P/R或定制规格），当曲轴旋转时，红外激光（波长850nm）透过狭缝产生的光脉冲由多模光纤传导至CA-6000B放大器，经光电转换后输出两路信号：A相（每转720脉冲）提供角度定位，Z相（每转1脉冲）标记上止点位置。

技术突破点?：

抗干扰架构?：

光纤传输规避电磁干扰，在50kA/m强磁场环境下仍保持信号完整度>99.7%

不锈钢铠装光纤可承受490m/s2振动加速度（相当于50g机械冲击），远高于航空发动机测试标准

动态补偿系统?：

CA-6000B内置16位ADC芯片，通过插值算法将原始信号分辨率提升至14bit

转速自适应滤波功能自动调节截止频率（20-20,000rpm范围内），实测相位延迟<2μs

燃烧分析应用案例?：

在丰田1GD-FTV柴油机测试中，系统成功捕捉到0.2°CA的喷油正时波动，配合压力传感器可构建完整的p-θ图（示功图）

对比传统霍尔传感器，其在高转速（>15,000rpm）工况下的角度误差降低83%

系统扩展能力?：

组件功能描述性能指标

IX-041延长线5米光纤（带EMI屏蔽层）传输损耗<0.5dB/km

CP-5130狭缝盘720P/R高分辨率型热膨胀系数0.8μm/°C

该套件已通过JIS B 0021工业环境认证，其?？榛杓圃市淼ザ栏还庀颂酵罚ㄐ秃臗P-5110S），维护成本降低60%。对于国六/Tier 4 Final排放法规要求的精确燃烧控制，CP-5110B/CA-6000B已成为电装ECD-U2高压共轨系统的推荐选配设备。
