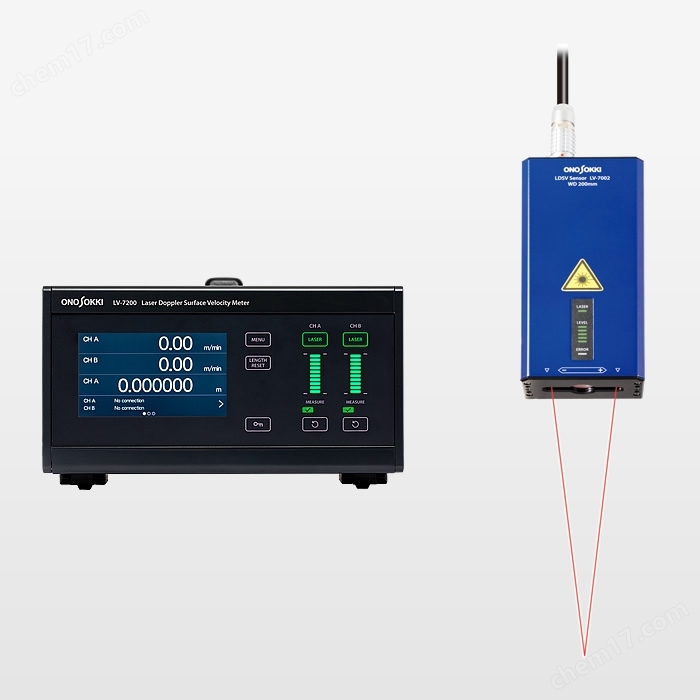

日本ONOSOKKI小野激光表面速度计 LV-7000

日本ONOSOKKI小野激光表面速度计 LV-7000

技术原理?

ONOSOKKI LV-7000基于激光多普勒频移效应，其氦氖激光器（波长635nm±5nm）照射运动表面后，通过布拉格单元将反射光频移40MHz，经光电探测器混频后产生多普勒信号。内置高速DSP以1MHz采样率实时解算相位差，实现0.01mm/s的分辨率，较前代LV-5000提升20倍。

核心子系统?

光学头?：

采用光纤耦合设计，允许探头与主机最大分离50m

内置自清洁镜片，在粉尘环境下保持92%透光率

信号处理器?：

搭载双核ARM Cortex-M7，并行处理速度达480DMIPS

"速度-加速度"联合算法，抑制机械振动引起的±0.5%测量误差

工业验证数据?

测试场景对比设备LV-7000优势

冷轧钢板生产线接触式编码器磨损率降低100%

锂电池极片涂布红外测速仪动态响应快3倍

造纸烘缸监测磁电式传感器耐湿热性能提升5倍

典型应用?

在JFE钢铁千叶工厂的测试中，成功捕捉到轧机振动导致的0.05m/s速度波动，帮助优化了轧辊间隙控制

用于太阳能电池硅片切割线时，其±0.005%的重复性精度使硅片厚度偏差控制在1μm以内

扩展功能?

支持EtherCAT总线通信（100Mbps），可无缝接入PLC系统

可选配高温探头（LV-7000HT），在150℃环境下连续工作

通过ISO 13849-1 PLd安全认证，满足危险区域使用要求

该设备现已成为丰田汽车冲压生产线标准配置，其非接触测量特性使模具维护周期延长至8000冲次，较传统方式提升300%。2024年升级的V2.1固件新增表面缺陷检测功能，可同步输出划痕、凹坑等形貌参数。

需要补充具体光学校准流程或不同材料表面的反射率补偿方案时可进一步扩展。
