告别表面困扰！UV臭氧清洗技术：从原理到工业级解决方案

还在为光刻胶残留、皮肤油脂难以清除而烦恼？表面涂层总是脱落、溶液润湿效果不佳，是不是让你的研发进度一再滞后？别急，今天要给你介绍的“UV臭氧清洗技术”，或许正是解决这些问题的“神器”。它无需复杂化学试剂，仅靠光能就能实现原子级清洁与表面能精准调控，广泛应用于半导体、光学、材料研发等多个领域。下面，我们就来深入解析这项技术的原理、优势与实战应用，看看它如何帮你攻克表面处理难题。

一、       UV臭氧清洗：光与氧的“清洁魔法”

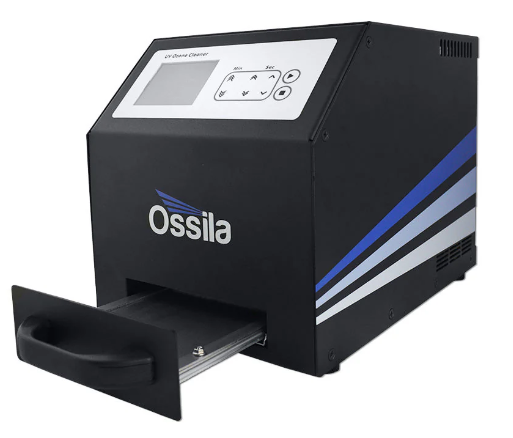

UV臭氧清洗的核心是“光致敏氧化反应”，通过特定波长的紫外线与氧气的协同作用，实现表面污染物的分解与去除。其核心原理可以概括为“两步高能反应”：1. 臭氧生成：185nm紫外线的“造氧力” 设备采用低压汞蒸气放电灯（如Ossila UV臭氧清洗机的合成石英灯），会释放185nm和254nm两种关键波长的紫外线。其中，185nm紫外线能量，能直接断裂空气中氧气分子（O?）的双键，生成氧自由基（O•）；氧自由基再与周围的O?结合，形成具有强氧化性的臭氧（O?）。这个过程就像“现场造氧”，为后续清洁提供充足的“氧化”。  2. 污染物分解：254nm紫外线的“激活力” 另一关键波长254nm紫外线则负责“激活”表面污染物。它能被有机污染物（如光刻胶、油脂、硅氧烷等）吸收，使有机分子进入高能激发态，甚至直接断裂化学键形成有机自由基。此时，高活性的臭氧（O?）会与这些激发态分子或自由基快速反应，将复杂有机物分解为二氧化碳（CO?）、水（H?O）、氮气（N?）等易挥发小分子。这些小分子在大气条件下自然脱附，最终留下“零残留”的洁净表面。

二、       不止清洁：UV臭氧如何提升表面能？ 除了去污染，UV臭氧技术的另一大优势是“精准调控表面能”，这对解决“润湿差、涂层牢度低”等问题至关重要。

它通过两种方式实现表面能提升：1. 去除低能污染物，暴露高表面能基底，未经处理的表面往往吸附了空气中的有机污染物（如碳氢化合物），这些污染物表面能极低，会掩盖基底本身的高表面能特性（如陶瓷、金属、硅等基底的表面能原本很高）。UV臭氧清洗通过氧化反应去除这些低能污染物，让基底的高表面能“重见天日”，直接提升表面整体能量。2. 生成高能量官能团，强化表面活性 在紫外线照射下，253.7nm波长还能分解空气中的水分子，生成羟基自由基（OH•）。当这些自由基靠近基底表面时，会与表面原子结合形成**羟基官能团（-OH）。羟基官能团的化学键能，能显著提升表面的极性与活性，让后续涂层、镀膜、溶液润湿等工艺效果更稳定。

三、       实战难题解决：这些场景它都能“拿捏” UV臭氧清洗技术的 versatility，让它能精准解决多个行业的表面处理难题。以下是最常见的应用场景，看看有没有你日常工作中遇到的困扰：1. 表面清洁：告别顽固有机污染物 作为清洁流程的“最后一步”，它能去除传统方法难以处理的残留有机物，包括：光刻胶、显影剂残留（半导体晶圆加工）、人体皮肤油脂、指纹（光学元件、传感器清洁关键）、硅油、树脂、溶剂残留（材料表征前的“预处理神器”）、焊剂 flux（电子元件焊接后清洁） 经过处理后，表面可达到“原子级洁净”，直接提升后续检测（如AFM/STM表征）或加工的精度——毕竟谁也不想让残留污染物干扰实验数据或产品性能。2. 表面处理：解决“润湿差、涂层掉”难题 低表面能材料（如塑料、OTS修饰的硅片）常因润湿差导致涂层不均、附着力弱。UV臭氧处理能针对性提升表面能，比如这些你可能遇到的场景： - 案例1：OTS单层去除，实现水润湿

硅片表面修饰的OTS（正十八烷基三氯硅烷）是有机半导体器件常用的改性剂，但长链烃结构会让表面能极低，水接触角高达90°以上，无法润湿。经UV臭氧处理10分钟后，OTS的碳链被氧化分解，表面生成羟基官能团，水接触角降至0°，实现润湿——再也不用担心溶液成膜时“缩成一团”了。

案例2：PMMA塑料表面改性，可调表面能 塑料（如PMMA）因大量C-H键存在，表面能低，导致高表面张力溶剂（如水、乙醇）难以铺展，涂层易脱落。通过控制UV臭氧处理时间（从几分钟到几十分钟），可逐步将低能C-H键氧化为高能C-OH键，接触角从初始的80°+降至30°以下，润湿效果提升，让涂层更均匀、更牢固——终于不用反复返工调整涂层工艺了。

四、为什么选择UV臭氧清洗？三大核心优势直击难题 1. 无需化学试剂，绿色安全：全程仅依赖紫外线与空气，无有毒废液、废气产生，避免化学清洁对基底的腐蚀风险，尤其适合敏感材料（如半导体、光学元件）——对于注重实验安全和环保要求的实验室来说，这一点尤为重要。 2. 清洁+改性一步到位：不仅去除污染物，还能同步调控表面能，省去“清洁后再改性”的繁琐步骤，大幅提升研发/生产效率——毕竟谁不想用更短的时间完成更多实验或生产环节呢？ 3. 适用材料广泛，兼容性强：从石英/玻璃、硅/硅氧化物，到金属、金属氧化物、III-V族半导体，甚至AFM/STM探针、培养皿等，均能高效处理，满足多场景需求——不用为不同材料单独配置清洁方案，省心又省力。觉得这些解决方案刚好能帮你解决日常工作中的表面处理问题？不妨转发给身边同样被清洁、润湿效果差困扰的同事或同行，一起让实验和生产流程更顺畅吧！
