光伏电站灰尘监测仪：通过监测组件短路电流变化，间接反映灰尘污染程度【型号推荐：TW-HS1，物联网一体化设备，天蔚环境支持定制服务】光伏组件的短路电流（Isc）是指在光伏组件两端短路时，流过组件的电流。根据光伏效应原理，短路电流与入射到光伏电池表面的光照强度成正比。在理想情况下，当光照强度增加时，短路电流也会相应增加；反之，光照强度减弱时，短路电流减小。当灰尘附着在光伏组件表面时，会降低组件的透光率，使得实际到达光伏电池的光照强度减弱。由于短路电流与光照强度成正比，因此灰尘污染会导致短路电流减小。通过监测短路电流的变化，就可以间接反映组件表面灰尘污染的程度。灰尘污染越严重，组件的透光率越低，短路电流减小的幅度就越大。

一、产品概述

太阳能组件玻璃上的污染物是快速影响光伏电站的主要问题之一，会降低发电效率和性价比。采用蓝光污染物光闭环测量(OMBP)技术,可以很容易安装到新建或现有的光伏阵列中，并集成到电站管理系统中。该装置安装在光伏板的框架上。通过连续测量玻璃上污染物带来的传输损耗，从而计算出阳光到达太阳能组件的减少量。

通过测量污染物的比例(SR)，实时转化为发电量的损失。这使运维人员知道污染物何时达到临界点，并且已经有必要开始清洗程序。该产品不需要维护，只需在清洗周围组件时以同样的方式进行清洗。

因为大型光伏电站在整个园区中有不同的污染率，所以IEC 61724-1标准中要求多点测量。与传统系统相比，在采购成本、安装和维护成本要低得多，这使得它更加经济，因此可以在需要的时间和地点计划进行清理。

二、产品外观尺寸

三、主要功能及特点

主要功能：灰尘监测系统，主要用于光伏设备的灰尘监测使用，帮助光伏设备做到灰尘的实时监控、远程监控，在光伏板表面洁净度不足时，提示用户及时清理，用以降低能源损耗，提升发电效率。

产品特点：光伏灰尘监测系统配备高灵敏度传感器，能够准确监测光伏板表面的灰尘情况，具有防尘设计以及安装简便无需维护等特点，能够在恶劣环境下稳定运行。

设备描述：光伏灰尘监测系统是一种用于监测光伏板表面灰尘覆盖情况的设备，主要用于提高光伏发电效率和维护光伏系统，主要功能和产品特点使其成为光伏发电系统中重要的辅助设备，帮助用户及时清洁光伏板，提高发电效率，延长光伏系统的使用寿命。

四、技术参数

五、使用说明

将设备按照接线说明连接，（除电源输入和485通讯输出端口外，其余端口外设已在出厂时连接好），接通12V电源后，即可使用主机或采集仪进行通讯。

六、设备安装

安装前准备：

灰尘监测系统设备，灰尘监测太阳能连接件A*4，灰尘监测太阳能连接件B*4，螺丝螺母M8*70套件*4。

安装简述：

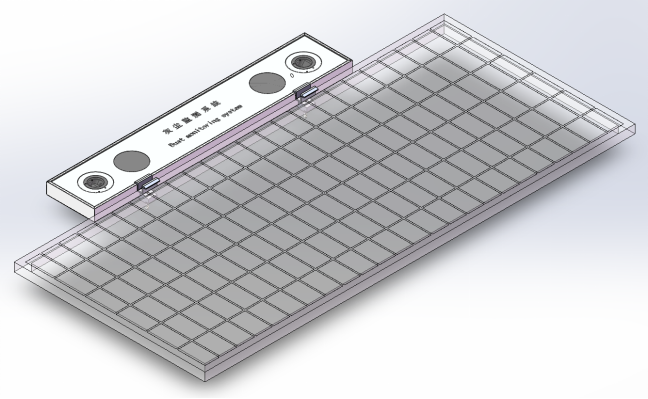

该设备需要配合光伏板安装，在做好安装准备后，将灰尘监测设备与太阳能光伏板平行放置，设备玻璃面朝向太阳能板受光面，灰尘监测太阳能连接件A呈倒几字形放置在太阳能板和灰尘监测系统设备中间底部放置灰尘监测太阳能连接件B，使用M8螺丝螺母穿透紧固，重复步骤多点固定安装。
