圆盘记录纸全解析：结构、原理与应用

一、核心定义与结构

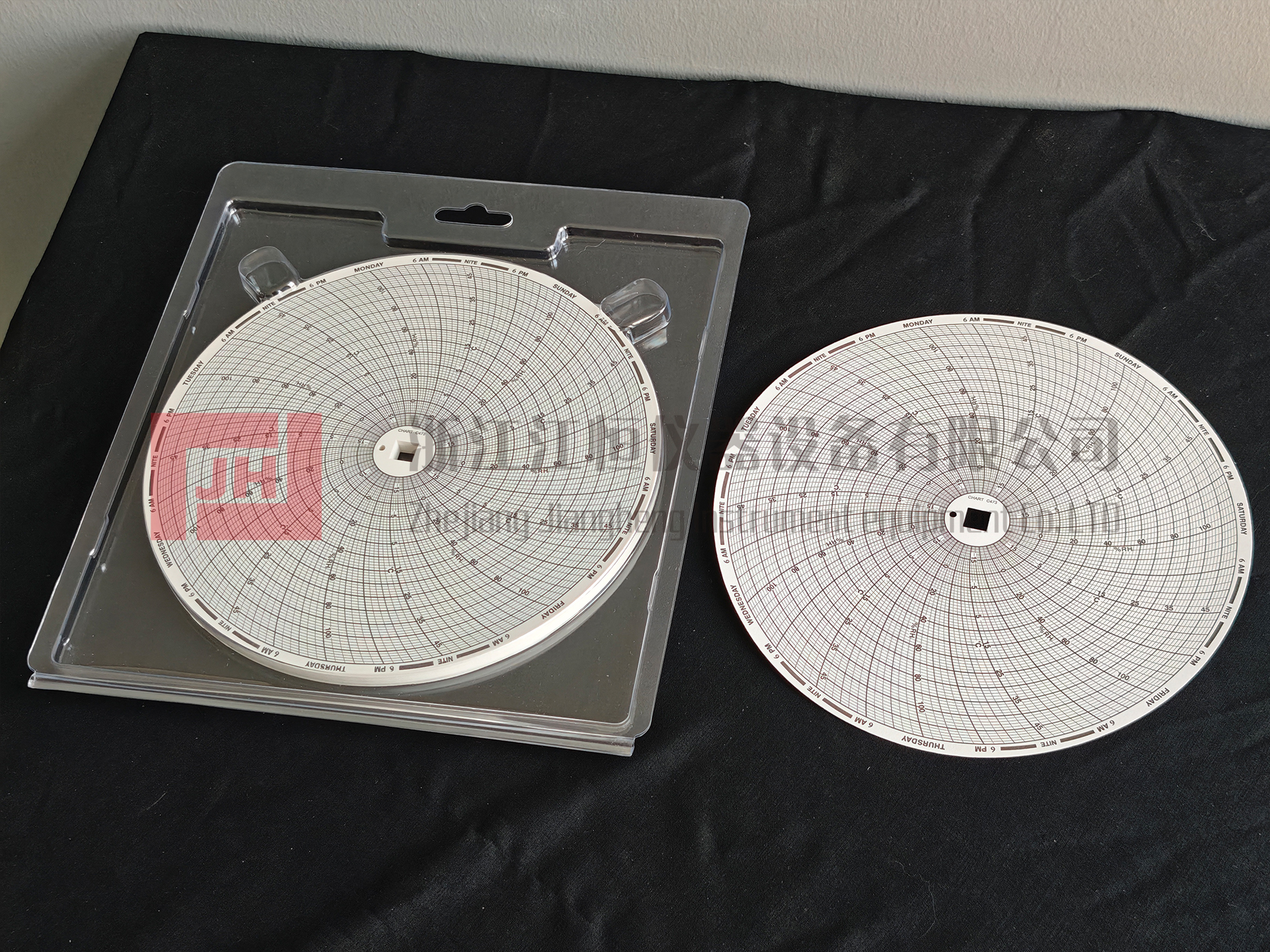

圆盘记录纸是一种印有同心圆刻度线和时间弧形标线的圆形纸盘，通常与圆盘记录仪配合使用，通过记录笔在纸上绘制温度、压力、流量等参数的变化曲线。其核心结构包括：

同心圆刻度线：用于表示过程变量（如温度、压力）的刻度，确保数据量化。

时间弧形标线：从中心到边缘的弧形标线，曲率中心与记录笔支点重合，用于指示时间，确保数据与时间关联。

材质与尺寸：常见尺寸为直径305mm（12英寸），材质为普通纸或热敏纸，部分型号采用特殊涂层（如耐高温、耐腐蚀材料）以适应不同环境。

二、工作原理

记录过程：

圆盘记录纸匀速转动，记录笔根据传感器信号沿弧形标线移动。

记录笔跨过同心圆刻度线，形成参数-时间曲线，直观展示数据变化。

时间记录：

时间弧形标线等间隔分布，记录笔移动时同步记录时间，确保数据与时间轴对应。

三、类型与分类

1. 按用途分类

温湿度记录纸：

示例：DICKSON品牌（如C478型号），记录温湿度变化，适用于实验室、仓储。

参数：温度范围-20℃至50℃，湿度范围0%RH至100%RH。

压力记录纸：

示例：ROTOTHERM品牌（如12/W/172/X型号），记录压力数据，用于工业管道监测。

参数：压力范围0-800bar，精度±2%满刻度。

2. 按驱动方式分类

机械驱动：

原理：通过发条或电机驱动，适用于防爆或无电源环境。

特点：无需电力，但记录周期有限（如24小时或7天）。

电动驱动：

原理：支持电池或外接电源，记录周期灵活（30分钟至32天）。

特点：可设定记录间隔，适合长期监测。

3. 按记录周期分类

24小时记录纸：

示例：C478型号，记录一天内数据，适用于短期监测。

7天或31天记录纸：

示例：C482型号，长期监测，适用于需要持续记录的场景。

四、技术参数

参数描述

量程温度：-20℃至120℃；压力：0-800bar（依型号而定）

精度通常为±2%至±5%满刻度，高精度型号达±0.1℃（如DICKSON C472）

记录周期30分钟至32天，部分型号支持自定义间隔

接口压力接口：1/4英寸至1/2英寸NPT或STS304；可选毛细管长度

防护等级机箱材料：压铸铝，防护等级IP65或更高

五、应用场景

1. 工业自动化

管道监测：记录化工厂、石油炼制厂管道压力，确保生产安全。

反应釜控制：监测高温熔炉温度变化，优化生产工艺。

2. 环境监测

气象观测：气象站使用圆盘记录纸监测大气压，辅助天气预报。

实验室研究：记录细胞培养温湿度、材料高温测试数据，提升实验可靠性。

3. 医疗与制药

冷链运输：监测疫苗、药品运输温湿度，确?；钚浴?/p>

洁净室控制：半导体制造中维持洁净室压力，防止芯片污染。

4. 能源行业

发电站监测：记录发电设备压力，保障电力系统稳定运行。

LNG储罐：监测储罐压力，预防安全事故。

六、维护与校准

1. 更换记录纸

步骤：

拔下指示指针，抬起记录笔搁在笔架上。

将记录纸顺时针转动，对准卡纸盘的月牙板取出旧纸。

装新纸时，对准月牙板并逆时针转动，确保边缘插入压纸片。

注意：安装时需使记录笔尖对准当前时间分度，避免数据重叠。

2. 清洁与校准

清洁：用软布或压缩空气清除表面灰尘，避免影响透气性。

校准：

频率：每6-12个月或暴露于极-端环境后校准。

方法：使用标准源（如干井炉）对比，调整线性误差。

3. 墨水维护

检查：确保记录笔墨水畅通，堵塞时清洗笔尖。

更换：定期更换墨水，避免数据记录中断。

七、优缺点分析

1. 优点

可靠性高：机械结构，无电子故障风险，适用于恶劣环境。

直观易懂：曲线图直观展示数据变化，无需复杂分析。

无需电力：机械驱动型号适合无电源场合（如防爆区域）。

2. 缺点

精度有限：相比电子记录仪，精度较低（±2%至±5%满刻度）。

功能单一：通常仅记录单一参数，需多设备集成。

维护复杂：需定期更换纸张和墨水，校准过程较繁琐。

八、未来发展趋势

智能化：集成传感器和微处理器，实现自动校准、数据存储和无线传输。

多功能化：支持多参数监测（如温湿度、压力一体化记录）。

材料创新：采用耐腐蚀、耐高温材料，扩展应用场景。

环保节能：优化驱动方式，降低能耗，符合绿色制造趋势。

圆盘记录纸通过机械式结构实现了参数的连续记录，尽管在精度和功能上有所局限，但其可靠性和适用性仍使其在特定工业场景中占据一席之地。
