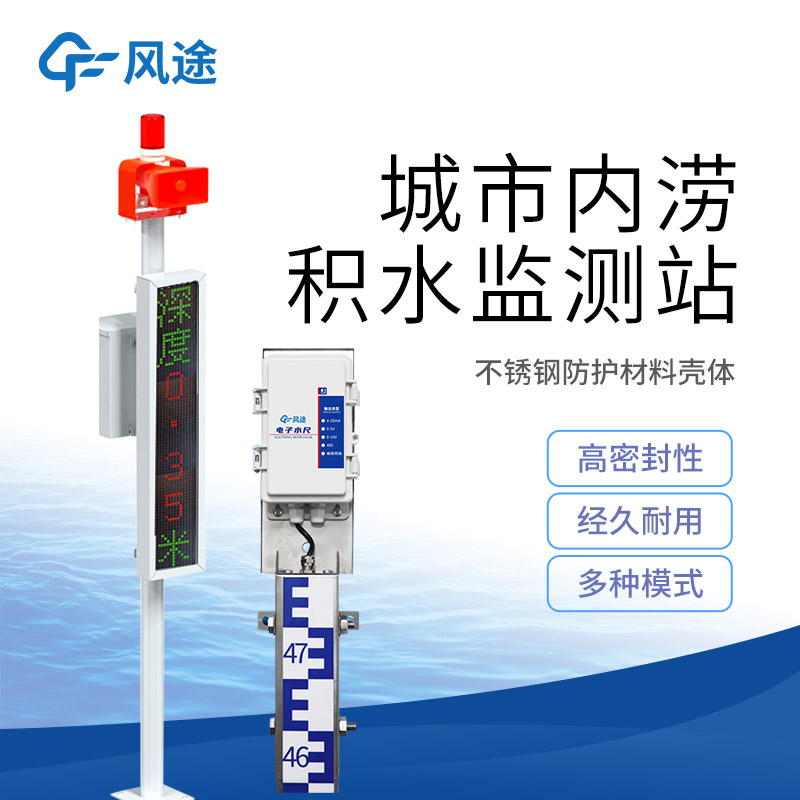

涵洞积水监测系统—精准无误，可靠稳定@2025全国发货【FT-JS1S】涵洞积水监测站是一种专门用于监测涵洞内积水情况的设施，旨在及时获取涵洞内积水信息，确保道路交通安全畅通。

【设备组成】：电子水尺主机+水尺节

不同精度规格的水尺测量节不能混用。

远程遥测终端RTU

【安装位置】：安装于电控箱内部

【供电方式】：

①、支持支持10-30VDC宽压供电。

②、支持10-30VDC市电与太阳能板双供电（需沟通好，出厂前改制优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）

【数据上传间隔】：30s~1000s可设置

【上行通讯接口】：

①、通过4G/RJ45其中任意一种方式实时上传电子水尺的水位测量和水位状态。

②、2路继电器输出，继电器容量：250VAC/30VDC 3A。默认两路继电器全部关联水位阈值，其中一路可设置有源无源，用作报警或自动控制，支持服务器远程手动控制。

【下行通讯接口】：

①、RS485主站数据采集接口，读取RS485电子水尺主机测量水位数据，波特率4800，最长通信距离≥1500米

②、RS485主站报警控制接口，当测量水位超过设定水位阈值后，写入报警信息至RS485型声光语音报警模块。RS485主站报警控制接口通过区分语音报警?？榇诱镜刂罚赏苯尤肓阶镽S485声光语音报警?？?，波特率9600。

③、RS485主站LED控制接口，连接LED屏控制卡，将水位测量数据实时显示在LED显示屏上。RS485主站LED控制接口通过区分字库卡从站地址，可同时接入两个双色LED屏。

④、两路开关量输入接口（预留）

⑤、两路模拟量输入接口（预留）

⑥、一路水浸检测（预留）

【配置方式】：手机端APP通过蓝牙无线非接触式配置设备，参数包括：上传目标地址、上传目标端口、水位偏差值、水位阈值、水位回差、延时时间、数据上传间隔、ICCID值。

LED双色显示屏

①、尺寸102cm*22cm双色屏，红绿双色屏

②、单元板点阵数为16*96，显示方式为竖直显示。

③、远程遥测终端主机RTU与LED字库卡通讯正常状态:

显示内容为“当前积水深度0.35米”，可滚动显示，汉字部分显示绿色，数字部分正常显示绿色，超限显示红色。

④、远程遥测终端主机RTU与LED字库卡通讯异常状态:

LED屏数字部分会显示红色横杠“———”。

⑤、远程遥测终端主机RTU与电子水尺主机通讯异常状态:

LED屏数字部分会显示红色“0.00”。

⑥、本套餐默认带一个LED双色显示屏，如果需要桥洞双向报警显示，可根据实际需要在增配一个LED双色显示屏。

声光语音报警?？?/span>

①、声光语音报警?？槲猂S485通讯接口，当测量水位超过设定水位阈值后，由远程遥测终端主机RTU的RS485主站报警控制接口写入报警信息至RS485型声光语音报警?？椤?/span>

②、水位未超设置限值时，声光语音报警?？椴还ぷ?。

③、当水位超限，声光语音报警模块语音播报内容固定为“当前水位较深，注意行车安全”。同时声光报警器工作，超限一次声光报警器和语音播报三次，三次后在判断是否超限，每次播报间隔固定5S。

专用立杆支架

直径76mm，高度2.0m白色立杆。默认配备膨胀螺丝。
