浸涂技術：理論與故障排除實用指南

浸涂是一種簡單而高效的技術，廣泛應用于多個行業的制造領域。在研發中，它已成為使用專用浸涂機制備薄膜的重要方法。通過優化工藝，浸涂可制備高度均勻的薄膜，且關鍵參數（如膜厚）易于控制。相較于其他工藝，浸涂的優勢在于設計簡單——成本低、維護方便，并能制備納米級粗糙度的超均勻薄膜。

盡管浸涂操作相對簡單，但為了實現對基材涂覆的控制，需充分了解影響結果的因素。制備高質量薄膜時，需優化提拉速度等參數，同時嚴格監控溫度、氣流和清潔度等環境條件（推薦使用手套箱控制氣氛）。與其他方法類似，浸涂也可能出現缺陷，但通過理解根本原因，可快速定位問題并采取對策。

浸涂工藝概述

浸涂通過浸涂機將基材從溶液中精確提拉，實現液體薄膜的沉積。該工藝至少包含四個獨立步驟（或階段），以及可選的第五步固化階段：

1. 浸漬

2. 停留

3. 提拉

4. 干燥

5. 固化（可選）

所有階段都很重要，但決定薄膜性能的關鍵是提拉和干燥階段。最終膜厚由這三個階段的相互作用決定：

• 夾帶力（使液體附著基材）

• 排液力（使液體回流至溶液槽）

• 薄膜干燥速率

根據提拉速度和溶液粘度的不同，薄膜形成可分為三種狀態：

• 粘性流動區

• 排液區

• 毛細管區

通過綜合排液區與毛細管區的作用機制，可推導出描述“膜厚-提拉速度”關系的方程，并確定溶液可涂覆的最小厚度。

薄膜形成過程

1. 浸漬：基材浸入溶液至大部分浸沒

2. 停留：短暫延遲后開始提拉

3. 提拉：基材表面形成薄液層

4. 干燥：溶劑蒸發后形成干膜

5. 固化（可選）：通過化學或物理變化強化薄膜

提拉與薄膜形成機制

提拉階段可簡化為兩種力的平衡：

• 排液力：重力等使液體回流

• 夾帶力：粘滯力等使液體保留在基材上

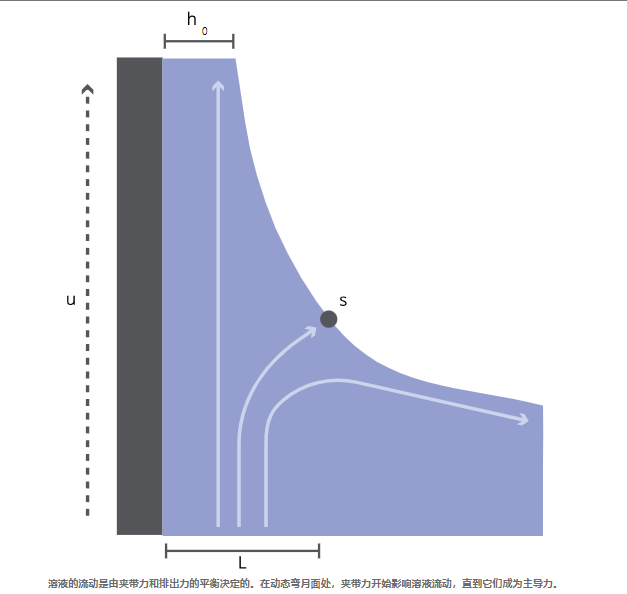

濕膜形成包含四個區域（如下圖所示）：

1. 靜態彎月面：由靜水壓力與毛細管壓力平衡決定形狀

2. 動態彎月面：圍繞停滯點（夾帶力與排液力平衡點）

3. 恒定厚度區：濕膜達到穩定厚度（h?）

4. 潤濕區：濕膜起始區域

動態彎月面的流體行為決定濕膜厚度，其物理機制涉及邊界層（L）內的粘性力與外部毛細管壓力的平衡。

干燥動力學

浸涂干燥分三個階段：

1. 涂覆時的干燥前沿：邊緣因高蒸發速率形成溶質富集

2. 恒速期：溶劑均勻蒸發

3. 降速期：凝膠膜中溶劑擴散控制蒸發

毛細管力會使干燥薄膜吸入溶液，導致局部增厚。

故障排除指南

條紋缺陷

• 特征：垂直于提拉方向的周期性條帶

• 成因：低速提拉時“咖啡環效應”導致邊緣溶質堆積

• 解決方案：提高提拉速度（>1mm/s）或降低環境溫度

顆粒/針孔/凹坑

• 特征：表面可見雜質或光學性能下降

• 成因：基材污染、溶質結晶或蒸發冷卻效應

• 解決方案：

  • 基材清潔（Hellmanex III+丙酮/IPA處理）

  • 溶液過濾（推薦2μm濾膜）

  • 預熱溶液至25℃

不均勻涂層

• 特征：顏色或厚度波動

• 成因：

  1. 潤濕不足（接觸角過大）→改用低表面張力溶劑或等離子處理基材

  2. 氣流湍動→使用層流潔凈環境

  3. 提拉速度波動→校準浸涂機

  4. 彎月面高度異?！３秩芤后w積遠大于基材

開裂

• 特征：熱處理后出現微米級直線裂紋

• 成因：

  • 污染物形成結構弱點

  • 干燥收縮應力

  • 基材與薄膜熱膨脹系數不匹配

• 解決方案：控制膜厚低于臨界值，或采用多層薄涂+逐層退火

流掛（帷幕效應）

• 特征：濕膜因干燥過慢產生流淌

• 成因：高提拉速度（>15mm/s）或低粘度溶液

• 解決方案：增加溶液粘度或使用快速干燥裝置
