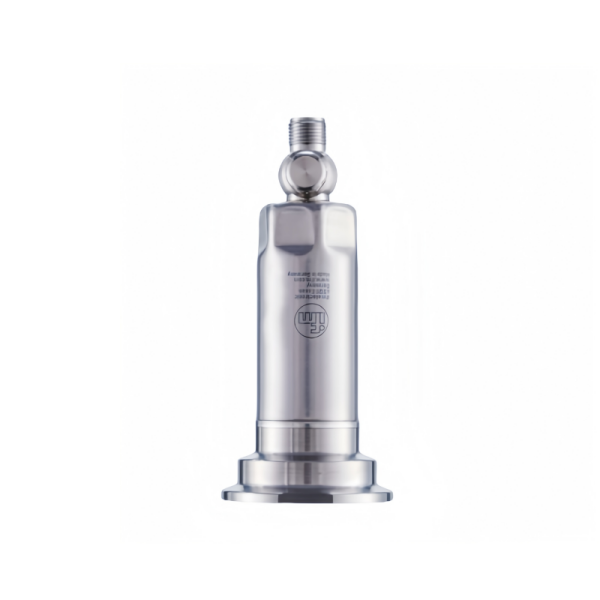

ifm易福門齊平式壓力傳感器PM1107深度解析

ifm易福門齊平式壓力傳感器PM1107的工作原理基于壓阻效應，通過壓力引起敏感元件形變，進而改變電阻值并轉換為電信號輸出。

工作原理

敏感元件與形變：PM1107采用金屬薄膜或陶瓷膜片作為敏感元件。當被測介質的壓力作用于敏感元件時，元件會發生微小的形變。

電阻值變化：敏感元件的形變會導致其上的電阻值發生變化。在金屬薄膜中，形變可能引起電阻體的拉伸或收縮，從而改變電阻值；在陶瓷膜片中，形變則可能影響厚膜電阻的連接狀態，進而改變電阻值。

電信號轉換：電阻值的變化通過電子線路被檢測并放大，最終轉換為一個與壓力成正比的標準電信號（如4-20mA電流信號或0-10V電壓信號）。這一信號可以方便地傳輸?shù)娇刂剖一蚱渌O(shè)備中，供進一步的處理和分析。

溫度補償：為了確保測量結果的準確性，PM1107還配備了溫度補償電路。這一電路能夠補償溫度變化對傳感器性能的影響，確保在不同溫度下都能提供穩定的測量結果。

產品特點

高精度：PM1107采用優良的壓力感應技術，能夠?qū)崿F(xiàn)高精度的壓力測量。其精度等級一般為0.1%FS、0.25%FS或0.5%FS，滿足各種高精度測量需求。

高可靠性：PM1107具有高可靠性，能夠抵抗沖擊和振動，確保在惡劣工業環境下的穩定運行。其高達80%的零部件內部自制，產品出廠前經過全面性能測試，包括紫外線照射、溫度波動等多項測試。

易于集成：PM1107支持多種工業通信協議，如IO-Link，可方便與各類自動化系統連接。其數字通信技術集成到傳感器中，使得傳感器的安裝、調試和維護更加簡便。

豐富的功能：PM1107具備短路保護、過載保護、反相保護等功能，確保傳感器的安全運行。部分傳感器還帶有顯示屏，方便參數設置和狀態查看。

耐腐蝕性強：PM1107采用耐腐蝕材料制造，能夠抵抗各種腐蝕性介質的侵蝕，延長傳感器的使用壽命。

技術參數

產品特征

輸入和輸出總數數字輸出數量: 1; 模擬輸出數量: 1

測量范圍

-0.05...1 bar-50...1000 mbar-0.73...14.5 psi-5...100 kPa

系統接口Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

應用

特殊的性能鍍金觸點

測量元件陶瓷電容式壓力測量元件

溫度監控否

應用可齊平安裝，適用于食品飲料行業

介質粘稠介質或者含有顆粒物的液體; 液體和氣體介質

介質溫度[°C]-25...150

爆破壓力最小值

30000 mbar435 psi3000 kPa

抗壓強度

10000 mbar145 psi1000 kPa

注意抗壓強度

考慮支架和卡箍連接密封件的耐壓性

耐真空[mbar]-1000

壓力相對壓力

齊平安裝有

允許工作壓力的最大值（用于應用程序符合CRN標準）

1 bar0.1 MPa

應用場景

機械工程：用于監測機械設備的壓力變化，確保設備正常運轉。

化工行業：用于監測化學反應中的壓力變化，保障安全生產。

制藥行業：用于監測藥品生產過程中的壓力變化，確保藥品質量。

食品工業：用于監測食品加工過程中的壓力變化，保障食品安全。
