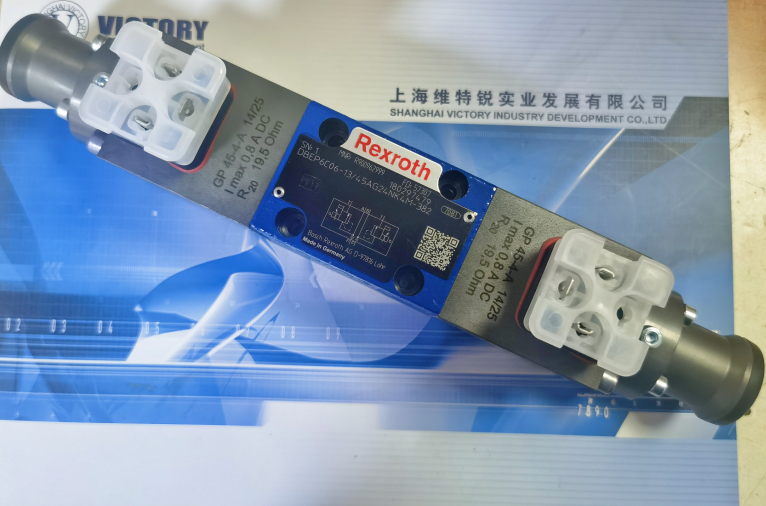

REXROTH DBEP6C06-1X/45AG24NK4M-382比例溢流閥的工作原理可清晰劃分為以下核心環節：

一、核心工作原理

該閥為直動式比例溢流閥，通過比例電磁鐵將電信號轉換為機械力，直接驅動閥芯運動，實現壓力的無級調節。其核心在于力平衡機制：

電磁鐵推力與A口液壓推力通過閥芯半圓孔形成動態平衡。

當系統壓力升高時，A口液壓推力增大，若超過電磁鐵設定推力，閥芯開啟，油液從P口溢流至T口，維持壓力穩定。

二、結構組成與工作過程

1. 關鍵部件

比例電磁鐵：將電流信號（0-24V DC）轉換為線性推力，推力與電流成正比。

閥芯與錐閥：高精度加工的錐形閥芯，承受液壓推力并與電磁鐵推力平衡。

位移傳感器（部分型號）：檢測閥芯實際位置，反饋至控制系統形成閉環控制，消除摩擦干擾，提升精度。

2. 工作流程

通電狀態：

電磁鐵產生推力，推動閥芯壓縮彈簧，閥口開啟。

A口壓力油通過閥芯半圓孔與電磁鐵推力平衡，壓力由電流大小決定。

系統壓力超過設定值時，閥芯進一步開啟，油液溢流回油箱，維持壓力恒定。

斷電狀態：

電磁鐵無推力，閥芯在彈簧作用下關閉，P口與T口阻斷，系統壓力保持。

此時可通過遙控口實現遠程調壓或系統卸荷。

三、性能特點

比例控制：

壓力與輸入電流成線性關系，精度達±1%，響應時間≤30ms。

閉環控制（帶位移傳感器型號）：

通過位移反饋消除摩擦、液動力等干擾，確保閥芯位置精確，壓力控制穩定。

通流能力：

最大流量8L/min（壓差50bar時），適用于小流量精密控制系統。

防護等級：

IP65防護，工作溫度范圍-20℃至+80℃，適應惡劣環境。

四、應用場景

精密壓力控制：注塑機、壓鑄機、液壓試驗臺等需精確調壓的場合。

遠程調壓：通過遙控口實現多級壓力切換或遠程控制。

安全保護：作為系統安全閥，防止過載（調定壓力通常比系統最高工作壓力高10%-20%）。

五、故障排除要點

壓力無法達到設定值：檢查電磁鐵電流、閥芯是否堵塞、密封件是否損壞。

壓力波動：清洗阻尼孔，檢查液壓油污染度（需符合ISO 4406(C)20/18/15標準）。

電磁鐵無響應：檢測線圈電阻（20℃時約19.5Ω），檢查接線是否松動。
