PT 2X2-12DC-ST - 电涌保护器——插拔件 2838254

来源：上海元锌自动化系统有限公司 2025年02月13日 15:46

PT 2X2-12DC-ST - 电涌?；て鳌灏渭?/div>
2838254

PT 保护插头，带?；せ芈罚糜诹礁?2 线浮地信号回路。12 V DC 额定电压。HART 兼容。

展开全部

技术数据

产品属性

产品类型	测量和控制技术的电涌?；?/td>
产品系列	PLUGTRAB PT
IEC 类别	C1
	C2
	C3
	D1
类型	针式
电涌保护故障报警	无
可使用CHECKMASTER软件测试对?；て鹘胁馐裕?/td>	适用SW rev. 1.00及更高版本
每?？榈南叨?/td>	2
绝缘特性
过电压类别	III

电气特性

额定电压 UN	12 V DC

连接数据

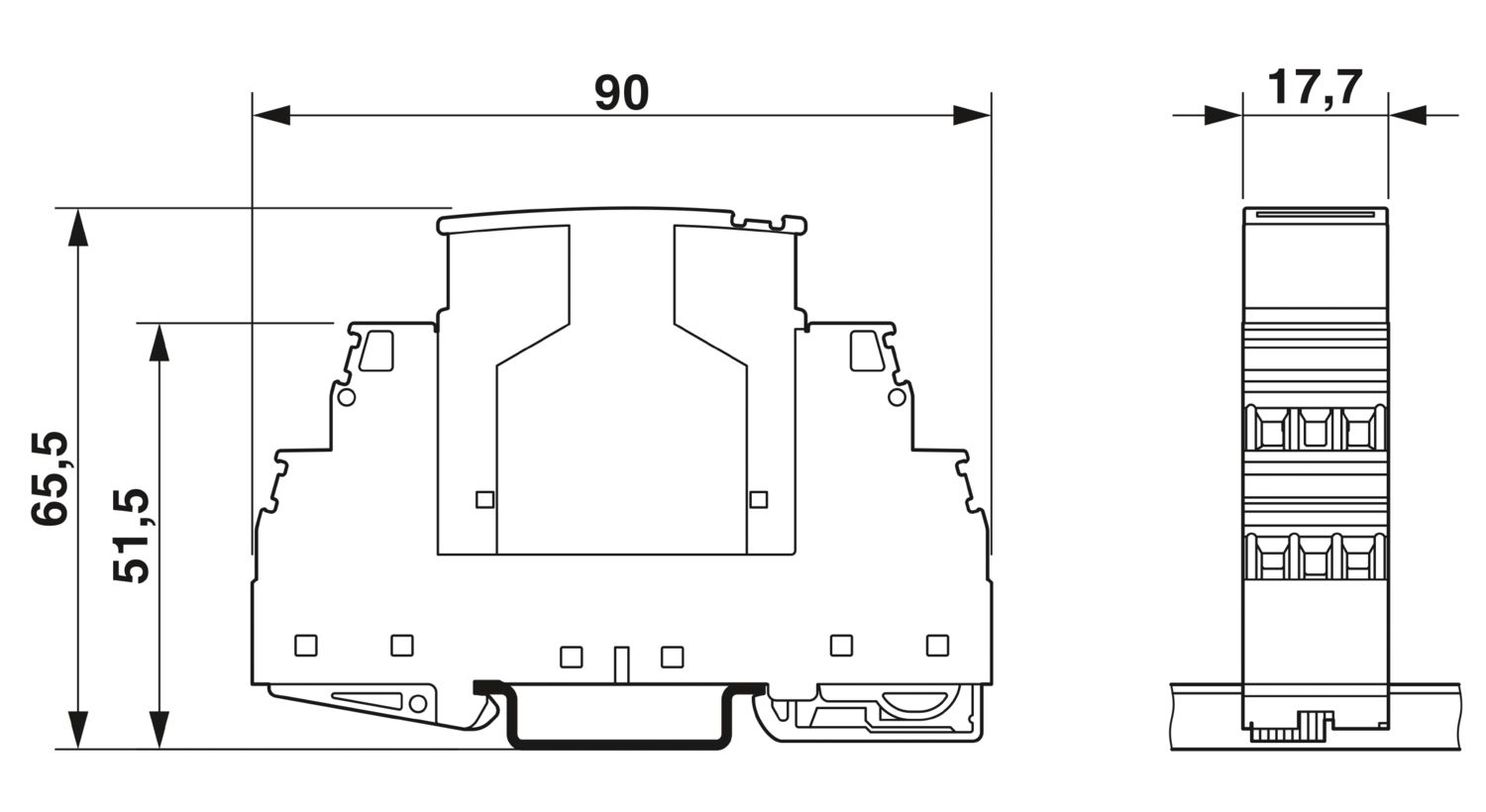

尺寸

材料规格

机械特性

机械参数
开口式侧板	否

?；さ缏?/div>

动作方向	Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
最大持续电压Uc	13 V DC
最大持续电压Uc	9 V AC
额定电流	450 mA (45 °C)
UC时，有效工作电流IC	≤ 5 µA
残流IPE	≤ 1 µA (适用PT 2X2+F-BE)
残流IPE	≤ 4 µA
标称放电电流In (8/20) µs（线芯-线芯）	10 kA
额定放电电流In（8/20）µs（线芯-地）	10 kA
脉冲放电电流Iimp (10/350) µs	2.5 kA (每路径)
总放电电流Itotal (8/20) µs	20 kA
最大放电电流Imax (8/20) µs（线芯-线芯）	10 kA
最大放电电流Imax (8/20) µs（线芯-地）	10 kA
输出电压限值1 kV/µs（线芯-线芯）波峰	≤ 20 V
输出电压限值1 kV/µs（线芯-地）波峰	≤ 450 V
输出电压限值1 kV/µs（线芯-线芯）静态	≤ 18 V
输出电压限值（10/700）µs（线芯-地）	≤ 450 V
输出电压限制（10/700） µs（线-信号地）	≤ 18 V
残留电压 ln，（导线-导线）	≤ 18 V
In下的残压（线-信号地）	≤ 450 V
残压lan（10/1000）µs（导线-导线）	≤ 23 V
响应时间tA（线芯-线芯）	≤ 1 ns
响应时间tA（线芯-地）	≤ 100 ns
输入衰减aE，对称。	0.5 dB (≤ 600 kHz)
截止频率fg（3 dB），50 Ω 对称系统	典型值 3 MHz
电容（线芯-线芯）	3 nF
每条路径的电阻	2.2 Ω
电涌?；す收媳ň?/td>	无
冲击耐受力（线-线）	C2 - 10 kV / 5 kA
冲击耐受力（线-地）	C2 - 10 kV / 5 kA
冲击耐受力（线-地）	D1 - 2.5 kA

环境和真实条件

标准和规范

安装

安装类型	安装在基座上

商业数据

下载

分类

认证

产品环境合规性

展开全部

必选附件

附件

采用“热”插拔的?；つ？?，使用CHECKMASTER 2可以简单轻松地进行测试和记录

采用2件式设计，实现最大的可维护性

产品种类齐全，可针对MCR应用中所有可能的要求选择产品

采用阻抗中性插件并取下了保护性连接器，因此信号在维护期间不会受到任何影响
