VAL-MS BE - 2类电涌?;て骰?/div>2817741
如需购买咨询,可以点击这里
基座与VALVETRAB MS系列2类?;て髌ヅ涫褂谩?型号: 单通道

产品详情
展开全部
技术数据
说明 概述 注意事项 安装在防触摸?;す衲凇6杂赨C > 500 V的应用场合,侧面间距以及连接区域内有源部件(包括接地部件)之间的的间距必须至少达到5 mm。
产品属性 产品类型 基本元件 产品系列 VALVETRAB MS IEC 类别 II T2 EN类型 T2 类型 底座元件,DIN导轨安装 位数 1 电涌?;す收媳ň?/td> 无 绝缘特性 过电压类别 III 污染等级 2
电气特性 额定频率fN 50 Hz (60 Hz)
连接数据 连接方式 螺钉连接 螺纹 M5 紧固扭矩 3 Nm (1.5 mm2 ... 16 mm2) 4.5 Nm (25 mm2 ... 35 mm2) 剥线长度 16 mm 柔性导线横截面 1.5 mm2 ... 25 mm2 刚性导线横截面 1.5 mm2 ... 35 mm2 可连接导向横截面 AWG 15 ... 2 连接方式 叉形电缆端头 柔性导线横截面 1.5 mm2 ... 16 mm2

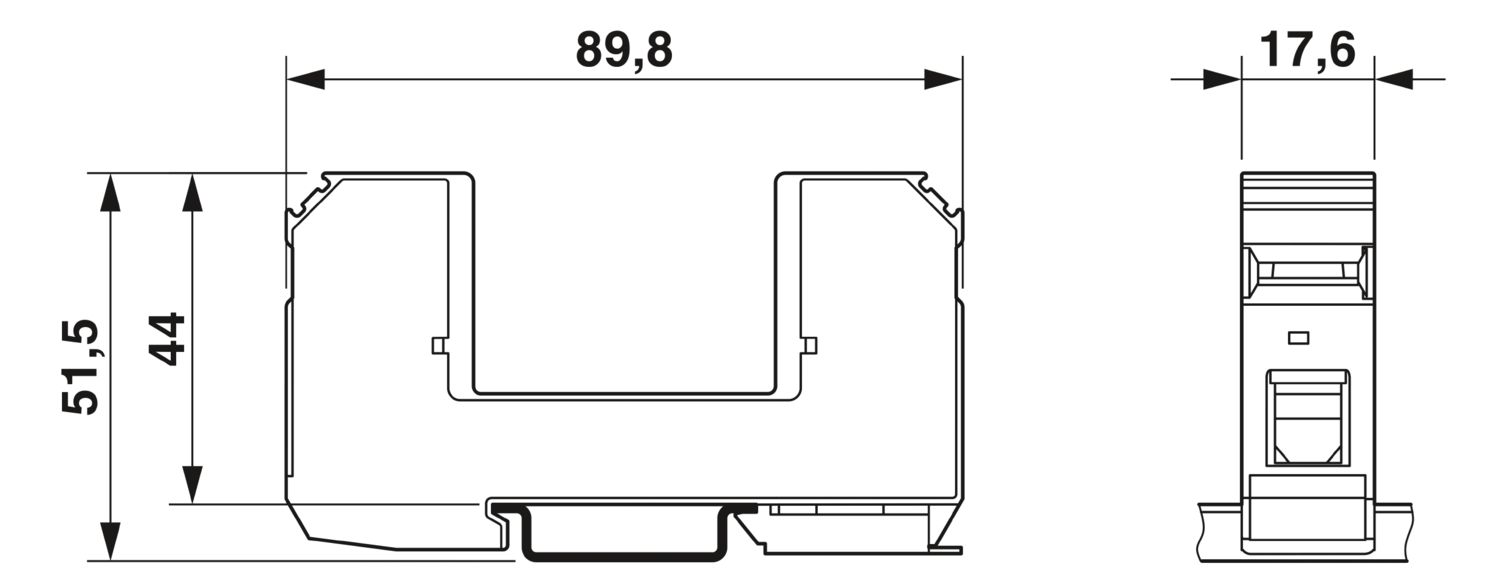

尺寸 尺寸图
宽度 17.6 mm 高度 89.8 mm 深度 51.5 mm (7.5 mm(含DIN导轨)) 水平针距 1 分区
材料规格 颜色 黑色 (RAL 9005) 阻燃等级,符合UL 94 V-0 材料的CTI值 600 绝缘材料 PA 6.6 材料组 I 外壳材料 PA 6.6
机械特性 机械参数 开口式侧板 否
保护电路 动作方向 1L-N/PE 额定频率fN 50 Hz (60 Hz) 最大持续电压Uc 600 V AC 额定负载电流IL 80 A 额定短路电流ISCCR 25 kA 最大备用保险丝,带有V型连接线 80 A (gG) 最大备用保险丝,带有支线接线 125 A (gG)
环境和真实条件 环境条件 ?;さ燃?/td> IP20 (仅在使用了所有连接位的情况下) 环境温度(运行) -40 °C ... 80 °C 环境温度(存放/运输) -40 °C ... 80 °C 海拔 ≤ 2000 m (amsl) 允许湿度(运行) 5 % ... 95 % 冲击力(运行) 25g (半正弦 / 11 ms/ 3x ±X,±Y, ±Z) 振动(操作) 5g (10 ... 500 Hz / 2.5 h / X,Y,Z)
认证 UL规格 额定电压 690 V AC SPD型号 4CA UL连接数据 紧固扭矩 30 lbf-in. 可连接导向横截面 AWG 14 ... 2
标准和规范 标准/规格 IEC 61643-11 注意事项 2011 标准/规格 EN 61643-11 注意事项 2012
安装 安装类型 DIN导轨: 35 mm
商业数据 订货号 2817741 包装单位 10 pc 最小订货量 10 pc 销售关键代码 CL1321 产品关键代码 CL1321 目录页面 页码66 (C-4-2019) GTIN 4017918148164 单件重量(含包装) 72.52 g 单件重量(不含包装) 66.5 g 原产地 CN
下载
分类
认证
产品环境合规性
适配产品
展开全部
附件
优势
广泛应用于各种场合范围,质量有保证具有1 HP(水平针距)的行业标准总宽度,可通过桥接件快速安装“热”插拔???,可轻松进行测试和绝缘测量不同的额定电压,应用范围极广??榛潭雀撸晌扛鲇τ锰峁└鲂曰饩龇桨?/div>
相关产品
-
-
-
-
免责声明
-
凡本网注明“来源:化工仪器网”的所有作品,均为浙江兴旺宝明通网络有限公司-化工仪器网合法拥有版权或有权使用的作品,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已经本网授权使用作品的,应在授权范围内使用,并注明“来源:化工仪器网”。违反上述声明者,本网将追究其相关法律责任。
- 本网转载并注明自其他来源(非化工仪器网)的作品,目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时,必须保留本网注明的作品第一来源,并自负版权等法律责任。
- 如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
2817741
如需购买咨询,可以点击这里
基座与VALVETRAB MS系列2类?;て髌ヅ涫褂谩?型号: 单通道
产品详情
技术数据
说明
概述 | |
注意事项 | 安装在防触摸?;す衲凇6杂赨C > 500 V的应用场合,侧面间距以及连接区域内有源部件(包括接地部件)之间的的间距必须至少达到5 mm。 |
产品属性
产品类型 | 基本元件 |
产品系列 | VALVETRAB MS |
IEC 类别 | II |
T2 | |
EN类型 | T2 |
类型 | 底座元件,DIN导轨安装 |
位数 | 1 |
电涌?;す收媳ň?/td> | 无 |
绝缘特性 | |
过电压类别 | III |
污染等级 | 2 |
电气特性
额定频率fN | 50 Hz (60 Hz) |
连接数据
连接方式 | 螺钉连接 |
螺纹 | M5 |
紧固扭矩 | 3 Nm (1.5 mm2 ... 16 mm2) |
4.5 Nm (25 mm2 ... 35 mm2) | |
剥线长度 | 16 mm |
柔性导线横截面 | 1.5 mm2 ... 25 mm2 |
刚性导线横截面 | 1.5 mm2 ... 35 mm2 |
可连接导向横截面 AWG | 15 ... 2 |
连接方式 | 叉形电缆端头 |
柔性导线横截面 | 1.5 mm2 ... 16 mm2 |
尺寸
尺寸图 | |
宽度 | 17.6 mm |
高度 | 89.8 mm |
深度 | 51.5 mm (7.5 mm(含DIN导轨)) |
水平针距 | 1 分区 |
材料规格
颜色 | 黑色 (RAL 9005) |
阻燃等级,符合UL 94 | V-0 |
材料的CTI值 | 600 |
绝缘材料 | PA 6.6 |
材料组 | I |
外壳材料 | PA 6.6 |
机械特性
机械参数 | |
开口式侧板 | 否 |
保护电路
动作方向 | 1L-N/PE |
额定频率fN | 50 Hz (60 Hz) |
最大持续电压Uc | 600 V AC |
额定负载电流IL | 80 A |
额定短路电流ISCCR | 25 kA |
最大备用保险丝,带有V型连接线 | 80 A (gG) |
最大备用保险丝,带有支线接线 | 125 A (gG) |
环境和真实条件
环境条件 | |
?;さ燃?/td> | IP20 (仅在使用了所有连接位的情况下) |
环境温度(运行) | -40 °C ... 80 °C |
环境温度(存放/运输) | -40 °C ... 80 °C |
海拔 | ≤ 2000 m (amsl) |
允许湿度(运行) | 5 % ... 95 % |
冲击力(运行) | 25g (半正弦 / 11 ms/ 3x ±X,±Y, ±Z) |
振动(操作) | 5g (10 ... 500 Hz / 2.5 h / X,Y,Z) |
认证
UL规格 | |
额定电压 | 690 V AC |
SPD型号 | 4CA |
UL连接数据 | |
紧固扭矩 | 30 lbf-in. |
可连接导向横截面 AWG | 14 ... 2 |
标准和规范
标准/规格 | IEC 61643-11 |
注意事项 | 2011 |
标准/规格 | EN 61643-11 |
注意事项 | 2012 |
安装
安装类型 | DIN导轨: 35 mm |
商业数据
订货号 | 2817741 |
包装单位 | 10 pc |
最小订货量 | 10 pc |
销售关键代码 | CL1321 |
产品关键代码 | CL1321 |
目录页面 | 页码66 (C-4-2019) |
GTIN | 4017918148164 |
单件重量(含包装) | 72.52 g |
单件重量(不含包装) | 66.5 g |
原产地 | CN |
下载
分类
认证
产品环境合规性
适配产品
附件
优势
广泛应用于各种场合范围,质量有保证
具有1 HP(水平针距)的行业标准总宽度,可通过桥接件快速安装
“热”插拔???,可轻松进行测试和绝缘测量
不同的额定电压,应用范围极广
??榛潭雀撸晌扛鲇τ锰峁└鲂曰饩龇桨?/div>
