VAL-MS 230/1+1-FM - 2类电涌?；て?/div>2804432
如需购买咨询，可以点击这里
用于3线制供电系统（L1，N，PE）的电涌?；て?，包括带远程指示触点的基座和保护插头，可安装在NS 35导轨上。
产品详情
产品类型 电涌保护器 产品系列 VALVETRAB MS IEC 类别 II T2 EN类型 T2 IEC 电源系统 TN-S TT 类型 DIN导轨?？椋痔迨?，可分离 位数 2 电涌保护故障报警 可视状态指示窗口和远程遥信报警触点 绝缘特性 过电压类别 III 污染等级 2
额定频率fN 50 Hz (60 Hz) 指示器/远程信号发送 连接名称 远程遥信报警触点 切换功能 转换触点 标称工作电压 5 V AC ... 250 V AC 30 V DC 操作电流 5 mA AC ... 1.5 A AC 1 A DC
连接方式 螺钉连接 螺纹 M5 紧固扭矩 3 Nm (1.5 mm2 ... 16 mm2) 4.5 Nm (25 mm2 ... 35 mm2) 剥线长度 16 mm 柔性导线横截面 1.5 mm2 ... 25 mm2 刚性导线横截面 1.5 mm2 ... 35 mm2 可连接导向横截面 AWG 15 ... 2 连接方式 叉形电缆端头 柔性导线横截面 1.5 mm2 ... 16 mm2 远程遥信报警触点 连接方式 采用COMBICON直插式/螺钉连接 螺纹 M2 紧固扭矩 0.25 Nm 剥线长度 7 mm 柔性导线横截面 0.14 mm2 ... 1.5 mm2 刚性导线横截面 0.14 mm2 ... 1.5 mm2 可连接导向横截面 AWG 28 ... 16
尺寸图
宽度 35.6 mm 高度 96.8 mm 深度 65.7 mm (7.5 mm（含DIN导轨）) 水平针距 2 分区
颜色 黑色 (RAL 9005) 阻燃等级，符合UL 94 V-0 材料的CTI值 600 绝缘材料 PA 6.6/PBT 材料组 I 外壳材料 PA 6.6 PBT
?；ねǖ?/td> L-N L-PE N-PE 动作方向 1L-N & N-PE 额定电压 UN 240/415 V AC (TN-S) 240/415 V AC (TT) 额定频率fN 50 Hz (60 Hz) 最大持续工作电压UC (L-N) 275 V AC 最大持续工作电压UC (L-PE) 275 V AC 最大持续工作电压UC (N-PE) 260 V AC 额定负载电流IL 80 A 残流IPE ≤ 5 µA 待机功耗 PC ≤ 120 mVA 标称放电电流In（8/20）µs 20 kA 最大放电电流 Imax (8/20) µs 40 kA 额定断开续流值 Ifi (N-PE) 100 A 额定短路电流ISCCR 25 kA 电压保护水平Up（L-N） ≤ 1.35 kV 电压?；に経p (L-PE) ≤ 1.6 kV 电压保护水平Up (N-PE) ≤ 1.5 kV 残压Ures (L-N) ≤ 1.35 kV (In时) ≤ 1.1 kV (10 kA时) ≤ 1 kV (5 kA时) ≤ 0.9 kV (3 kA时) 残压Ures (L-PE) ≤ 1.6 kV (In时) ≤ 1.2 kV (10 kA时) ≤ 1 kV (5 kA时) ≤ 0.9 kV (3 kA时) 残压Ures (N-PE) ≤ 0.4 kV (In时) ≤ 0.25 kV (10 kA时) ≤ 0.15 kV (5 kA时) ≤ 0.1 kV (3 kA时) UT下的TOV动作（L-N） 335 V AC (5 秒 / 耐受模式) 440 V AC (120 分钟 / 安全失效模式) UT下的TOV动作（N-PE） 1200 V AC (200 ms / 耐受模式) 响应时间tA（L-N） ≤ 25 ns 响应时间tA（L-PEN） ≤ 100 ns 响应时间tA（N-PE） ≤ 100 ns 最大备用保险丝，带有V型连接线 80 A (gG) 最大备用保险丝，带有支线接线 125 A (gG)
环境条件 ?；さ燃?/td> IP20 (仅在使用了所有连接位的情况下) 环境温度（运行） -40 °C ... 80 °C 环境温度（存放/运输） -40 °C ... 80 °C 海拔 ≤ 2000 m (amsl) 允许湿度（运行） 5 % ... 95 % 冲击力（运行） 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) 振动（操作） 5g (10 ... 500 Hz / 2.5 h / X，Y，Z)
UL规格 最大持续工作电压MCOV（L-N） 275 V AC 最大持续工作电压MCOV（L-G） 275 V AC 最大持续工作电压MCOV（N-G） 260 V AC 额定放电电流 In (L-N) 20 kA 额定放电电流 In (L-G) 20 kA 额定放电电流 In (N-G) 20 kA ?；ねǖ?/td> L-N L-G N-G 额定电压 230 V AC 电源分配系统 Single phase 额定频率 50/60 Hz 实测限制电压 MLV（L-N） 1910 V 实测限制电压 MLV (L-G) 2630 V 实测限制电压 MLV（N-G） 1370 V SPD型号 4CA UL指示器/遥信 工作电压 125 V AC 交流工作电流 1 A AC UL连接数据 紧固扭矩 30 lbf-in. 可连接导向横截面 AWG 14 ... 2
标准/规格 IEC 61643-11 注意事项 2011 EN 61643-11 标准/规格 EN 61643-11 注意事项 2012
安装类型 DIN导轨： 35 mm
订货号 2804432 包装单位 1 pc 最小订货量 1 pc 销售关键代码 CL1321 产品关键代码 CL1321 目录页面 页码61 (C-4-2019) GTIN 4046356317818 单件重量（含包装） 250.8 g 单件重量（不含包装） 249 g 原产地 DE
适配产品
优势
广泛应用于各种场合范围，质量有保证具有1 HP（水平针距）的行业标准总宽度，可通过桥接件快速安装“热”插拔?？?，可轻松进行测试和绝缘测量不同的额定电压，应用范围极广?？榛潭雀?，可为每个应用提供个性化解决方案
2804432
如需购买咨询，可以点击这里
用于3线制供电系统（L1，N，PE）的电涌?；て?，包括带远程指示触点的基座和保护插头，可安装在NS 35导轨上。
产品详情

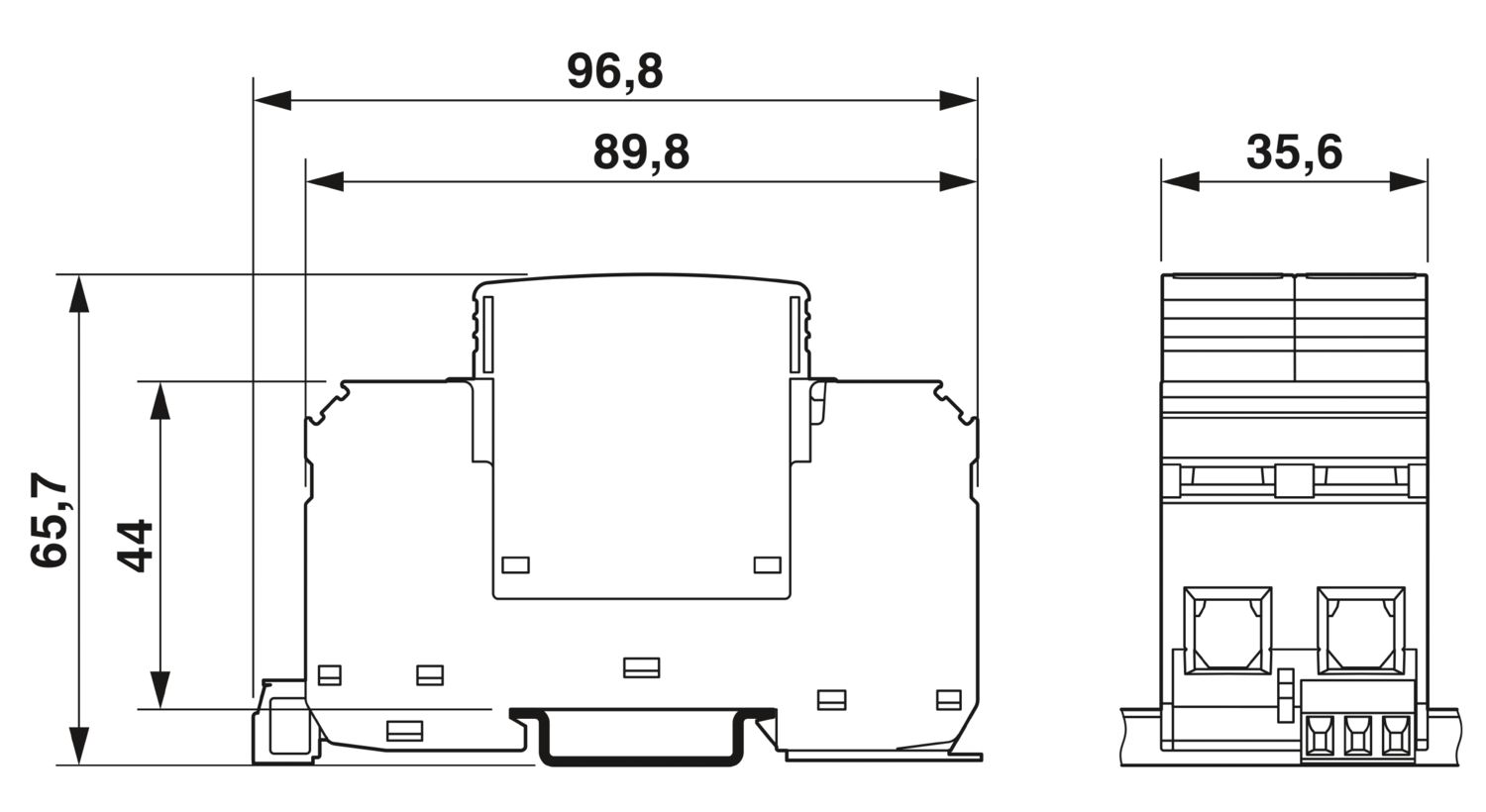

| 产品类型 | 电涌保护器 |
| 产品系列 | VALVETRAB MS |
| IEC 类别 | II |
| T2 | |
| EN类型 | T2 |
| IEC 电源系统 | TN-S |
| TT | |
| 类型 | DIN导轨?？椋痔迨?，可分离 |
| 位数 | 2 |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 指示器/远程信号发送 | |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 5 V AC ... 250 V AC |
| 30 V DC | |
| 操作电流 | 5 mA AC ... 1.5 A AC |
| 1 A DC | |
| 连接方式 | 螺钉连接 |
| 螺纹 | M5 |
| 紧固扭矩 | 3 Nm (1.5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| 剥线长度 | 16 mm |
| 柔性导线横截面 | 1.5 mm2 ... 25 mm2 |
| 刚性导线横截面 | 1.5 mm2 ... 35 mm2 |
| 可连接导向横截面 AWG | 15 ... 2 |
| 连接方式 | 叉形电缆端头 |
| 柔性导线横截面 | 1.5 mm2 ... 16 mm2 |
| 远程遥信报警触点 | |
| 连接方式 | 采用COMBICON直插式/螺钉连接 |
| 螺纹 | M2 |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 柔性导线横截面 | 0.14 mm2 ... 1.5 mm2 |
| 刚性导线横截面 | 0.14 mm2 ... 1.5 mm2 |
| 可连接导向横截面 AWG | 28 ... 16 |
| 尺寸图 | |
| 宽度 | 35.6 mm |
| 高度 | 96.8 mm |
| 深度 | 65.7 mm (7.5 mm（含DIN导轨）) |
| 水平针距 | 2 分区 |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 绝缘材料 | PA 6.6/PBT |
| 材料组 | I |
| 外壳材料 | PA 6.6 |
| PBT |
| ?；ねǖ?/td> | L-N |
| L-PE | |
| N-PE | |
| 动作方向 | 1L-N & N-PE |
| 额定电压 UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大持续工作电压UC (L-N) | 275 V AC |
| 最大持续工作电压UC (L-PE) | 275 V AC |
| 最大持续工作电压UC (N-PE) | 260 V AC |
| 额定负载电流IL | 80 A |
| 残流IPE | ≤ 5 µA |
| 待机功耗 PC | ≤ 120 mVA |
| 标称放电电流In（8/20）µs | 20 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 额定断开续流值 Ifi (N-PE) | 100 A |
| 额定短路电流ISCCR | 25 kA |
| 电压保护水平Up（L-N） | ≤ 1.35 kV |
| 电压?；に経p (L-PE) | ≤ 1.6 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| 残压Ures (L-N) | ≤ 1.35 kV (In时) |
| ≤ 1.1 kV (10 kA时) | |
| ≤ 1 kV (5 kA时) | |
| ≤ 0.9 kV (3 kA时) | |
| 残压Ures (L-PE) | ≤ 1.6 kV (In时) |
| ≤ 1.2 kV (10 kA时) | |
| ≤ 1 kV (5 kA时) | |
| ≤ 0.9 kV (3 kA时) | |
| 残压Ures (N-PE) | ≤ 0.4 kV (In时) |
| ≤ 0.25 kV (10 kA时) | |
| ≤ 0.15 kV (5 kA时) | |
| ≤ 0.1 kV (3 kA时) | |
| UT下的TOV动作（L-N） | 335 V AC (5 秒 / 耐受模式) |
| 440 V AC (120 分钟 / 安全失效模式) | |
| UT下的TOV动作（N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（L-PEN） | ≤ 100 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 最大备用保险丝，带有V型连接线 | 80 A (gG) |
| 最大备用保险丝，带有支线接线 | 125 A (gG) |
| 环境条件 | |
| ?；さ燃?/td> | IP20 (仅在使用了所有连接位的情况下) |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振动（操作） | 5g (10 ... 500 Hz / 2.5 h / X，Y，Z) |
| UL规格 | |
| 最大持续工作电压MCOV（L-N） | 275 V AC |
| 最大持续工作电压MCOV（L-G） | 275 V AC |
| 最大持续工作电压MCOV（N-G） | 260 V AC |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
| ?；ねǖ?/td> | L-N |
| L-G | |
| N-G | |
| 额定电压 | 230 V AC |
| 电源分配系统 | Single phase |
| 额定频率 | 50/60 Hz |
| 实测限制电压 MLV（L-N） | 1910 V |
| 实测限制电压 MLV (L-G) | 2630 V |
| 实测限制电压 MLV（N-G） | 1370 V |
| SPD型号 | 4CA |
| UL指示器/遥信 | |
| 工作电压 | 125 V AC |
| 交流工作电流 | 1 A AC |
| UL连接数据 | |
| 紧固扭矩 | 30 lbf-in. |
| 可连接导向横截面 AWG | 14 ... 2 |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| EN 61643-11 | |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 安装类型 | DIN导轨： 35 mm |
| 订货号 | 2804432 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | CL1321 |
| 产品关键代码 | CL1321 |
| 目录页面 | 页码61 (C-4-2019) |
| GTIN | 4046356317818 |
| 单件重量（含包装） | 250.8 g |
| 单件重量（不含包装） | 249 g |
| 原产地 | DE |
适配产品
优势
广泛应用于各种场合范围，质量有保证
具有1 HP（水平针距）的行业标准总宽度，可通过桥接件快速安装
“热”插拔?？?，可轻松进行测试和绝缘测量
不同的额定电压，应用范围极广
?？榛潭雀?，可为每个应用提供个性化解决方案
