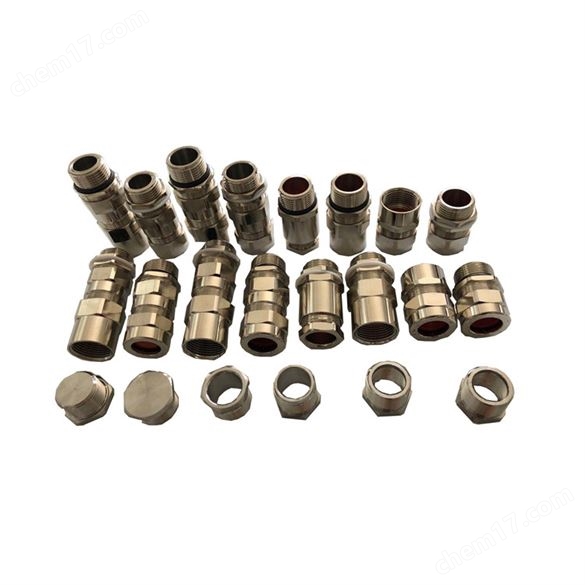

一、BDMBTL碳鋼防爆電纜夾緊單雙密封接頭功能與結構

?防爆性能?

· 通過隔爆結構（接合面間隙≤0.1mm，螺紋嚙合≥5扣）和雙道密封系統（壓縮量30%-40%，V型+O型復合結構）實現防爆，符合Exd IIC Gb認證標準?。

· 主體材質為ASTM A105碳鋼，表層鍍鋅或噴涂防銹層，增強耐腐蝕性?。

?鎧裝適配性?

· 內置鎧裝卡環及隔爆襯套，專為鋼帶/鋼絲鎧裝電纜設計，提升抗拉強度與防護等級（IP66/IP68）?。

· 采用填料函密封（熱塑性橡膠或氟橡膠），適應-40℃至+120℃環境溫度?。

二、BDMBTL碳鋼防爆電纜夾緊單雙密封接頭技術參數與選型

?規格與連接方式?

?

?結構類型與選型參數?

?選型關鍵參數?：

· ?電纜直徑?：如BDM-II適用Φ8–40mm電纜；

· ?螺紋規格?：G（英制）、M（公制）、NPT（美制）螺紋接口；

· ?防護等級?：IP66/IP68（防水防塵）；

· ?溫度范圍?：密封材料耐溫需高于設備最高溫度20K。

材質對比?

· ?碳鋼?：成本低、強度高（屈服強度≥355MPa），但需鍍層防腐?。

· ?不銹鋼?：耐腐蝕性強，適用于高腐蝕環境（如海洋平臺）?。

三、應用與安裝規范

?適用場景?

· 石油開采、化工煉油、可燃性粉塵場所（如煤礦）的電纜固定與密封?。

· 需匹配設備螺紋制式，避免安裝不兼容?。

?安裝要點?

· 由持證人員操作，緊固件需鎖緊，接地線采用黃綠絕緣導線?。

· 鎧裝層需通過卡環壓緊，密封圈壓縮量控制在30%-40%?。

?注?：非鎧裝電纜需選用單密封接頭（如BQM-II型），鎧裝電纜必須采用雙密封結構（如BDM-H系列）?。
