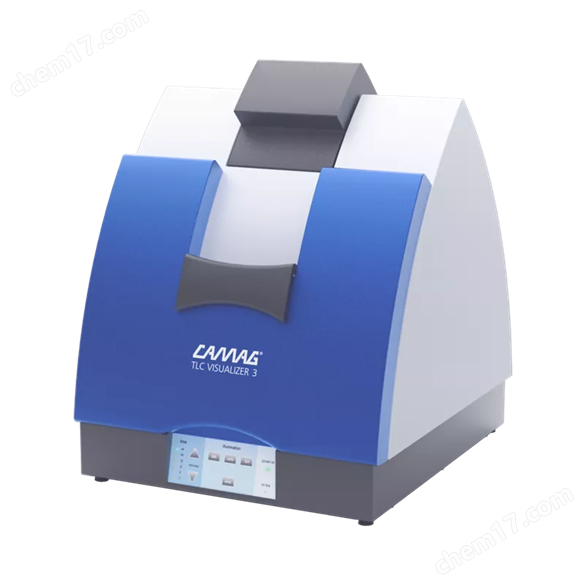

CAMAG TLC Visualizer 3 薄層色譜成像系統

產品概述

CAMAG TLC Visualizer 3 薄層色譜成像系統是一款專為高效薄層色譜（HPTLC）設計的成像與文檔記錄系統。該設備采用高性能 CMOS 工業相機，結合白光、長波紫外（366?nm）和短波紫外（254?nm）三種照明模式，可在 visionCATS 軟件控制下快速、準確地采集高分辨率圖像，廣泛應用于藥品分析、天然產物、食品安全、環境檢測等領域。

該系統符合 cGMP/cGLP 操作規范，支持 FDA 21 CFR Part 11 要求，是現代分析實驗室實現合規、可追溯成像流程的理想選擇。

核心特點

• 均勻照明系統，支持白光、UV 366 nm 與 UV 254 nm 成像

• 高性能 CMOS 工業相機，具備低噪聲與高動態范圍

• 與 visionCATS 軟件無縫集成，操作直觀、功能強大

• 內置圖像增強功能（Spot Amp、曝光標準化、背景校正等）

• Comparison Viewer 實現參考樣與樣品圖像并列比對

• 圖像定量功能支持 PPI（像素強度圖）生成與數據分析

• 滿足 FDA 21 CFR Part 11、支持電子簽名與審計追蹤

• 兼容 IQ/OQ 驗證流程，確保合規性與可驗證性

技術參數

核心功能詳解

圖像增強工具

• Spot Amp：增強低濃度斑點的可見性

• 曝光標準化：使多張圖像亮度一致，便于橫向?qū)Ρ?/p>

• 背景校正：清除色譜板本身背景，提高斑點對比度

• Clarify：增強微弱信號，提升圖像清晰度

Comparison Viewer

可在同一窗口中并排查看多個圖像（如不同波長或參考樣 vs 測試樣），提升定性分析效率。

圖像定量分析（PPI）

可將色譜圖像轉換為像素強度圖（PPI），支持峰面積計算、Rf 值定位、身份確認與純度判斷。

應用領域

• 藥品研發與質量控制

• 中藥/天然產物指紋圖譜分析

• 食品添加劑與殘留物檢測

• 環境樣品篩查與比對

• 法醫學與刑偵分析

• 科研機構和高等院校實驗教學

合規性與驗證支持

• 滿足 cGMP/cGLP 操作標準

• 支持 IQ/OQ 驗證流程

• 與 visionCATS 軟件配合，支持 21 CFR Part 11 合規（電子簽名、權限管理、審計追蹤）

• 適用于法規嚴格的制藥與食品檢測行業
