ZJ10-1型位移传感器位移测量 盘型闸制动器

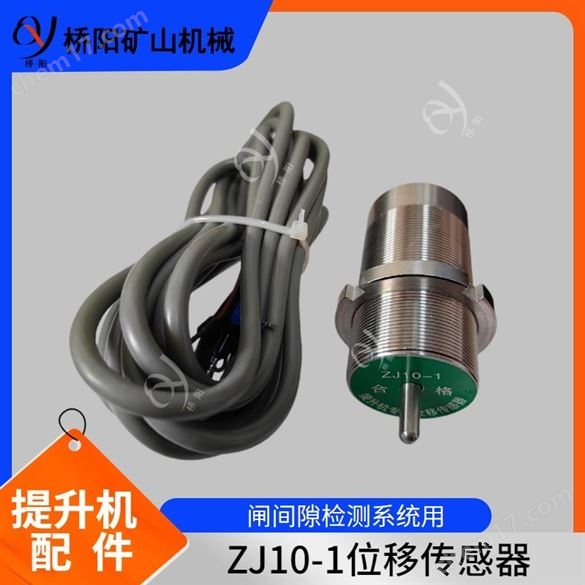

洛阳桥阳矿山机械有限公司供应，各种型号猴车配件，罐笼配件，型号齐全，支持定制。2J10-1位移传感器是为测量提升机制动闸的间隙(位移)而设计的一种位移传感器.其外壳为精巧的不锈钢圆柱体,一体化结构,安装方便,具有抗振动性和抗冲击性..线性以及稳定性好等优点.也可以用于其他工业自动化设备配套以及自动化机械行业的位移行程测量和过程控制.

位移传感器 ZJ10-1型提升机绞车制动装置

技术参数

1.电性行程:0-10mm

2.输出信号:4-20mA

3.工作段精度:士1%,(4-20mA/0-10mm线性变化)

4.环境温度:-20--60℃

5.供电电压:15--24VDC

6.负载:2502

7:>5x10次

三.安装方法

传感器推杆项住制动器螺栓顶面,调节前后位置,在合测状态时,使机械行程大约在5m处(如图示1的连接传感器输出值的为12mA，如图示2的连接方法,传感器输出值为3V)然后用紧固螺母将传感器固定，传感器三芯航空插座与连接电虚上的三芯朝空头连时，要将插头缺口与插座的子口对准才能顺利插入，如需要卸下连接插头电缆将航空插头的弹性卡套住后压缩便可取下。

四注意事项:

1接线时请严格按照使用说明接线图示进行。

2,测量位移间隙时,尽量使用电性行程的中间段。

3,传感器通电即可工作,预热30分钟后输出信号稳定,本传感器为精密器件,禁止人为拆卸改动,剧烈敲击。

4.使用中若发现异常,应立即关掉电源,停止设备使用,进行故障排查,寻求专业技术支持。

5.本产品自交付用户后质保年限为壹年，生产厂家一年内对产品非量问题进行保修或更换。

ZJ10-1型位移传感器位移测量 盘型闸制动器
