目录:上海波铭科学仪器有限公司>>光学平台和光学机械>>电动位移台>> HST系列高精密电动平移台
| 产地类别 | 国产 | 产品种类 | 电动 |
|---|---|---|---|
| 价格区间 | 面议 | 应用领域 | 综合 |

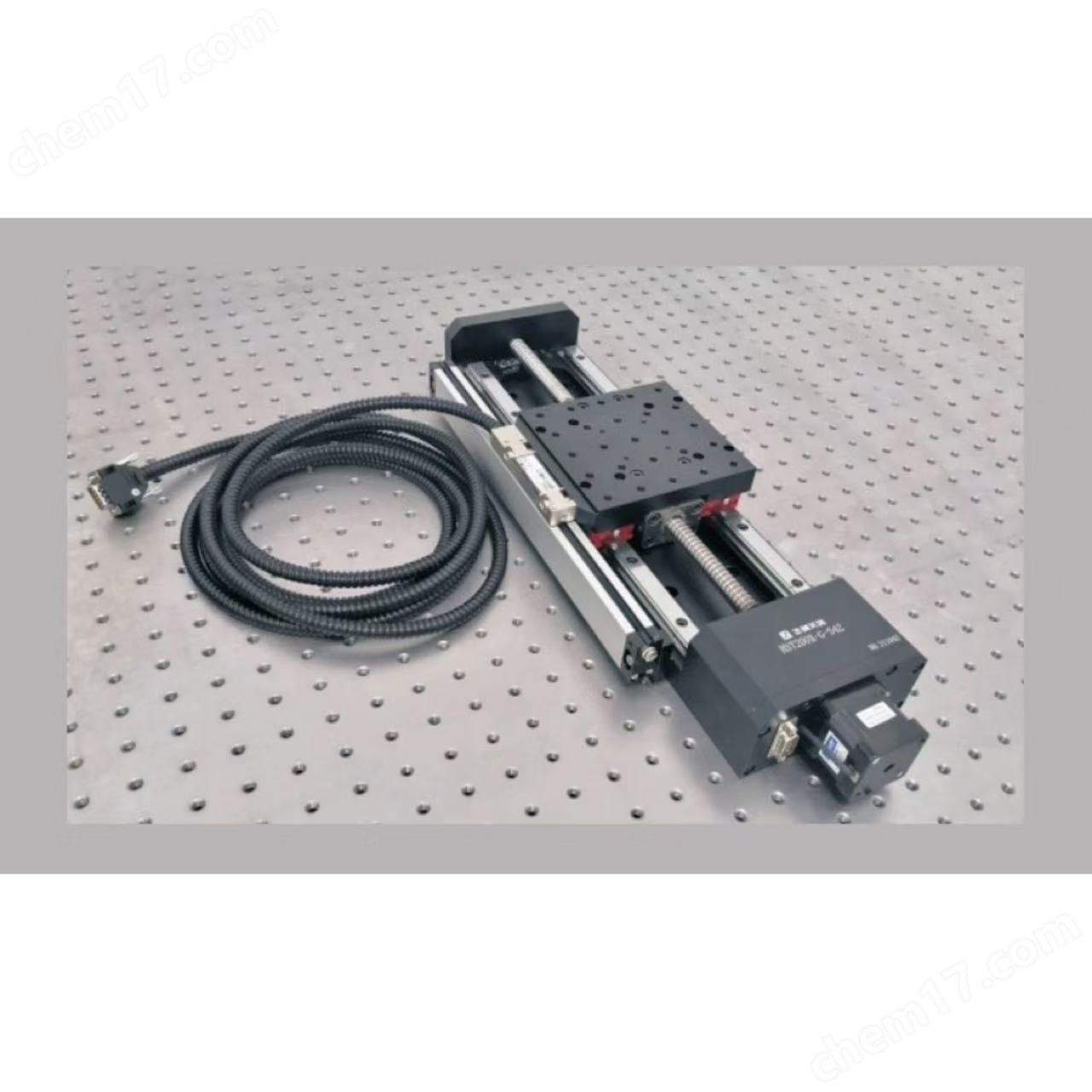

HST 系列是飞创义达推出的高精密电动平移台，该系列产品主体材料采用优质铝合 金，传动机构采用精密级滚珠丝杠，配合精密线性滑块导轨、高品质联轴器、二相步进电机 等部件，保证该系列产品具有较高的运动精度。该系列产品可加装外置进口光栅尺，配合 飞创义达GMC-USB 系列控制器，可实现全闭环反馈控制，闭环分辨率为1μm 。该系列产 品行程有50mm、100mm、150mm、200mm、300mm、400mm等，可单独使用，也可组维使用，该系列产品广泛应用在科研和工业领域，例如：激光微加工、多维精密测 量、自动化设备集成等领域。
| 型号 | HST50X-(G)-S42 | HST100X-(G)-S42 | HST150X-(G)-S42 | HST200X-(G)-S42 | HST300X-(G)-S57 | HST400X-(G)-S57 |
| 行程(mm) | 50 | 100 | 150 | 200 | 300 | 400 |
| 主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | |||||
| 滚珠丝杠导程(mm) | 4 | 5 | ||||
| 导向机构 | 线性滑块导轨 | |||||
| 闭环分辨率(μm) | 1 | |||||
| 8细分开环分辨率(μm) | 2.5 | 3.125 | ||||
| 最大速度(mm/s)* | 40 | 50 | ||||
| 重复定位精度(μm) | ≤3 | |||||
| 回程间隙(μm) | ≤5 | |||||
| 运动直线度(μm) | ≤10 | ≤15 | ||||
| 运动平行度(μm) | ≤15 | ≤20 | ||||
| 步进电机(步距角) | 42(1.8°) | 57(1.8) | ||||
| 工作电流(A) | 1.7 | 2.4 | ||||
| 中心负载(Kg) | 30 | 50 | ||||
无G：不含外置光栅尺
G: 含外置光栅尺
