目录:上海波铭科学仪器有限公司>>光学平台和光学机械>>电动位移台>> DDM 系列直驱电机旋转台
| 产地类别 | 国产 | 产品种类 | 电动 |
|---|---|---|---|
| 价格区间 | 面议 | 应用领域 | 综合 |

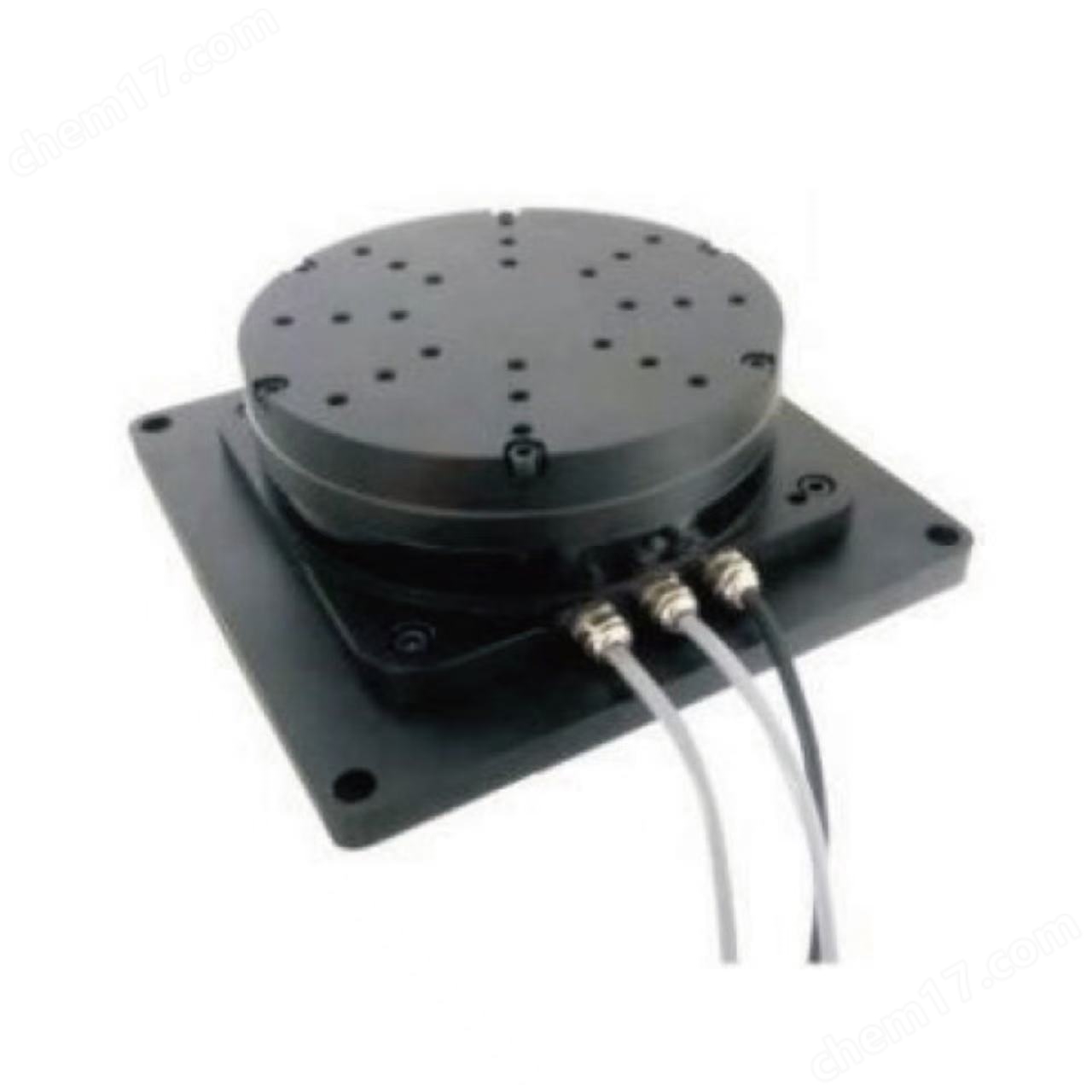

DMM 系列产品是我司推出的直驱电机旋转台，该系列产品主体材料采用优质合金铝，表面黑色阳极氧化处理，配置圆光栅，配合我公司 GMC-USB 系列控制器，可实现全闭环精确控制。直驱电机旋转台输出力矩大，采用直接连接的方式，减少了其他机械连接机构产生的误差，保证了运动精度。该系列产品可与我公司 LMT 直线电机平移台组维使用，广泛应用于工业自动化多维控制、高速高精密扫描、仪器自动检测等领域。
| 型号 | DDM120-065 | DDM170-050 | DDM225-042 |
| 台面尺寸 (mm) | 直径 120 | 直径 170 | 直径 225 |
| 角度范围 (° ) | 360 | ||
| 自重 (Kg) | 3.4 | 4.5 | 8.9 |
| 分辨率 (° ) | 0.0003 | 0.0002 | |
| 最大速度 (rpm) | 350 | 450 | 320 |
| 定位精度 (Arc sec) | ≤ ±30 | ||
| 重复定位精度 (Arc sec) | ≤ ±2.5 | ||
| 轴向跳动 (μm) | ≤ 25 | ≤ 30 | ≤ 35 |
| 径向跳动 (μm) | ≤ 30 | ≤ 35 | ≤ 40 |
| 连续转矩 (N.m) | 3 | 4.5 | 35 |
| 最大转矩 (N·m) | 9 | 14 | 105 |
| 连续电流 (A rms) | 2.5 | 1.4 | 2.2 |
| 最大电流 (A rms) | 7.5 | 4.2 | 6.6 |
| 最大轴向载荷 (N) | 4000 | 2000 | |
| 最大径向载荷 (N.m) | 40 | 60 | 200 |
