产品简介
详细介绍

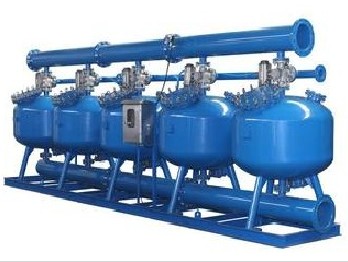

浅层砂过滤器，别名全自动浅层砂过滤器，系统是由多个标准高速砂缸单元组成，其内部设有*的布水器和集水器，拥有*的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。
工作原理
正洗过滤状态：当系统处于过滤状态时,未经过滤的水通过自行研制*的布水器均匀布水,水以层流状态通过滤器内的填料层(精制均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。
反洗状态：随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束，水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。
当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的标准单元砂缸不进行过滤,系统中其它标准单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动高效过滤系统中,特殊的集水器设计可使填料之间填料相互搓洗,大限度地提高反冲洗效率,减少所需的反洗水（清洁水）,同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟,反冲洗结束，标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态。
浅层砂滤器规格参考
型 号 | 直径 mm | 进出口 mm | 流量 m³/h | 反冲洗 流量m³/h | 过滤面积 m2 |
JY-AGF400 | 400 | 40 | 4-6 | 6 | 0.13 |
JY-AGF500 | 500 | 40 | 6-905 | 15 | 0.2 |
JY-AGF600 | 600 | 40 | 8.5-14 | 25 | 0.3 |
JY-AGF800 | 800 | 50 | 15-25 | 30 | 0.5 |
JY-AGF900 | 900 | 50 | 19-31 | 35 | 0.64 |
JY-AGF1000 | 1000 | 50 | 23-39 | 40 | 0.79 |
JY-AGF1200 | 1200 | 80 | 34-56 | 50 | 1.13 |
JY-AGF1400 | 1400 | 100 | 46-77 | 72 | 1.54 |
JY-AGF1500 | 1500 | 125 | 53-88 | 90 | 1.77 |
JY-AGF1600 | 1600 | 125 | 60-100 | 108 | 2.01 |
JY-AGF1800 | 1800 | 150 | 76-127 | 128 | 2.54 |
JY-AGF2000 | 2000 | 150 | 94-157 | 150 | 3.14 |
JY-AGF2200 | 2200 | 150 | 114-190 | 200 | 3.80 |
JY-AGF2400 | 2400 | 150 | 135-226 | 228 | 4.52 |
JY-AGF2600 | 2600 | 150 | 159-265 | 286 | 5.31 |
JY-AGF2800 | 2800 | 150 | 184-307 | 332 | 6.15 |
JY-AGF3000 | 3000 | 200 | 212-353 | 383 | 7.10 |
JY-AGF3200 | 3200 | 250 | 241-402 | 434 | 8.04 |
浅层砂滤器规格参考
项目 | JY-AGF-2 | JY-AGF-3 | JY-AGF-4 | JY-AGF-5 | JY-AGF-6 |
过滤面积(m2) | 2.2 | 3.3 | 4.4 | 5.5 | 6.6 |
大水压（MPa） | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
反洗小水压（MPa） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
高水温（℃） | 50 | 50 | 50 | 50 | 50 |
进出口C | Φ108 | Φ159 | Φ159 | Φ219 | Φ219 |
排污口D | Φ89 | Φ89 | Φ89 | Φ89 | Φ89 |
设备总长（mm） | 2920 | 4240 | 5560 | 6880 | 8200 |
设备宽度（mm） | 1200 | 1200 | 1200 | 1200 | 1200 |
设备高度 | 1970 | 1995 | 1995 | 2025 | 2025 |
粗过滤流量（m³/h) | 80-100 | 120-150 | 160-200 | 200-250 | 240-300 |
精过滤流量（m³/h） | 0-50 | 45-75 | 60-100 | 75-125 | 90-150 |
