1 概述

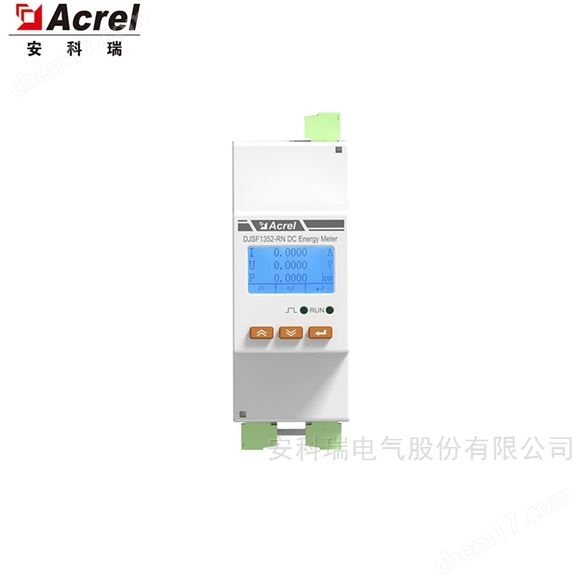

支持0-1000V电压的导轨式直流电表主要针对直流充电桩、电信基站、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

2 产品规格

3 技术参数

4 安装指南

外形及安装尺寸

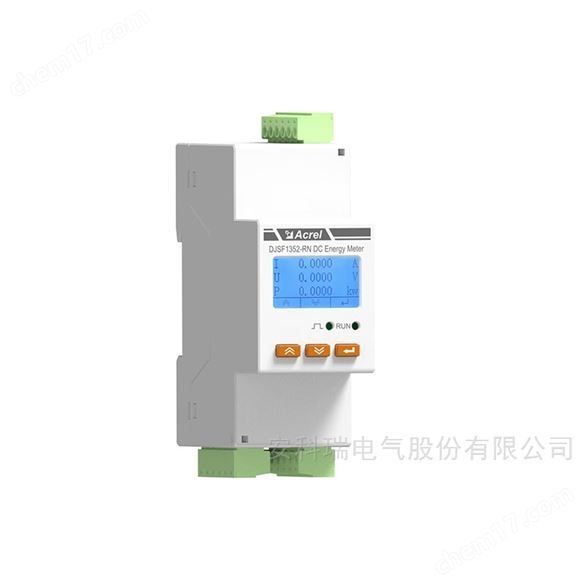

支持0-1000V电压的导轨式直流电表采用标准的 DIN35mm 导轨式安装

电流为分流器输入时：

电流为霍尔传感器输入时：

注意事项

1 电压信号输入 输入电压不得高于产品的额定输入电压的 120%，在电压输入端须安装 1A 保险丝；

2 电流信号输入 电流输入应使用外部分流器或霍尔电流传感器；

3 端子螺丝扭力 端子螺丝紧固的扭力不得超过 0.5Nm（3.5Lb-In）。

4 通讯接口接线 该仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传 送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率 （baud）也可通过设置选择。 通讯连接建议使用三芯屏蔽线，每芯截面不小于 0.5mm2，分别接 A、B，屏蔽层接大地，布线时应使通 讯线远离强电电缆或其他强电场环境。 建议起始端和最末端仪表的 A、B 之间均加匹配电阻，阻值范围为 20?～10k?。
