YYU-5/80-260-SHB

鋼筋接頭殘余變形引伸計 鋼筋殘余變形測量?jī)x

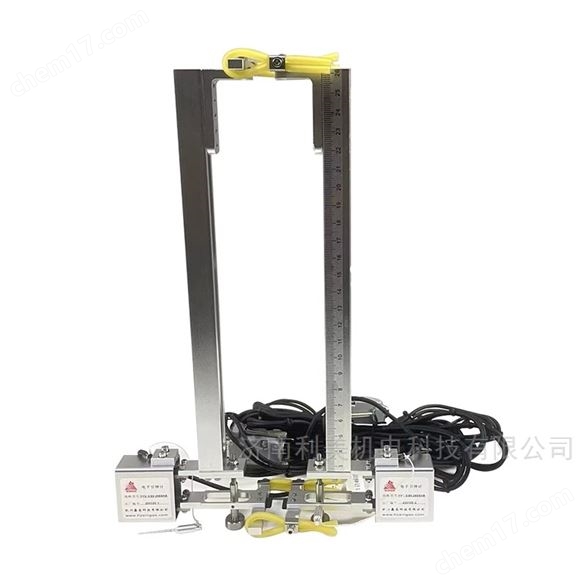

YYU-5/80-260mm型鋼筋接頭殘余變形引伸計，是按照《JGJ 107 2016 鋼筋技術連接技術規程》的技術要求設計的，專門用于測試鋼筋接頭殘余變形的雙向平均引伸計，其標距可以根據鋼筋直徑要求進行調整。

符合《JGJ 107 2010 鋼筋技術連接技術規程》的技術要求。

變形測量標距：

L1=L+4d

式中： L1——變形測量標距；

L ——機械接頭長度；

d ——鋼筋公稱直徑。

一 、技術指標：

1  標距：

80~260mm連續可調，適應直徑12~40mm的測試要求。

2 測量范圍：

最大拉伸量程5mm，滿足所有規格鋼筋接頭試樣拉伸。

3 準確度等級 滿足0.5級引伸計要求。

拉伸最大測量范圍5mm.。 0~1.5mm內進回程誤差達到0.5級引伸計要求（滿足0.6fyk殘余伸長測試要求），

二、 該引伸計特點

1 選擇兩只輸出靈敏度一致的引伸計，根據應變式傳感器組橋原理，直接將兩只引伸計組合成一只引伸計，以獲得兩只引伸計的實時平均應變輸出，從而使測量簡單化，改進了以前通過兩個放大通道進行分別標定、求和、取平均值的繁瑣的計算。

2 根據鋼筋接頭樣品試樣多樣化的特點，設計了可隨意調整夾持力的方法。

3 在現場，實驗員可獨自進行裝卡引伸計的操作，使用極為方便。

三、引伸計的工作條件：

1、室溫10℃～35℃范圍內；

2、相對濕度不大于80%；

3、周?chē)鸁o(wú)震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4、電源電壓5～6V，其波動范圍應在額定電壓的±10%以?xún)?nèi)。

四、引伸計的檢驗條件：

除滿足上面的條件外還應滿足：

1、 溫度18℃～28℃，標定時溫度的波動應在±2℃以?xún)?nèi)；

2、 相對濕度不大于75%；

3、 無明顯空氣流動。

五、引伸計的裝卡

用兩手指輕輕捏住引伸計，將引伸計皮筋卡在試件上，使刃口的中部與試樣接觸，通過引伸計掛鉤，用橡皮筋（或彈簧夾）將引伸計固定在試樣上。

注意事項：加持力應適當，兩刀口中心線應與試樣軸線平行，刀口對中。
