产品简介
详细介绍

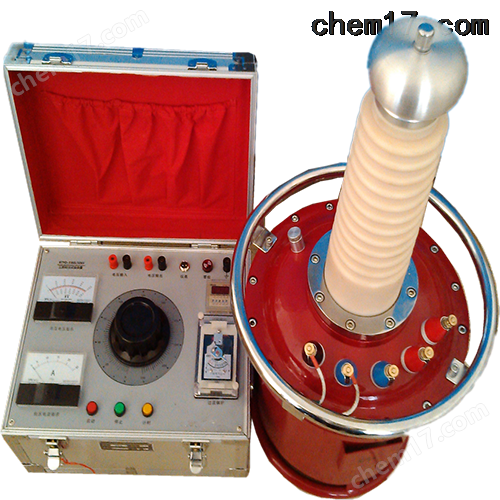

易携带充气式高压试验变压器产品结构：
1、其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了高标准要求。
充气式高压试验变压器，采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
2、不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
3、不同在于套管内结构及高压线圈的结构。
4、是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。
易携带充气式高压试验变压器产品特性：
1、体积小、重量轻。与同容量等级传统油浸式轻型试验变压器相比，其重量减轻了20%－60%，便于移动，对于试验场地经常变换的企事业单位非常适用；
2、单台试验变压器的电压等级可达300KV，串接可达500KV，较传统产品亦有所提升；
3、绝缘介质为气体，移动后无须静止等待即可做试验，大量节省了工作时间；
4、洁净，无油污污染；
5、绝缘强度明显高于油浸式，且电晕极小。
工作原理：
充气式高压试验变压器，把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的2倍。
技术参数：
>电压等级：10——600KV
>容量范围：1——600KVA
>空载电流：<7%
>阻抗电压：<8%
>额定电压局放量：<5PC
使用方法：
1、 接好工作线路,并良好接地.
2、 按说明书先设定电压、电流整定值.
3、 升压按规程要求进行,其升压速度必须小于3000V/s.
4、 当电压升至试验电压时,应开始计时,到1分钟后,迅速降压到1/3试验电压以下时,方能切断电源.
5、 再升压或耐压试验过程中,如发现以下不正常情况时,应立即降压,切断电源,停止试验并查明原因.
⑴ 电压表指针摆动(或数字跳动)很大
⑵ 电流表直线上升
⑶ 被试品内有不正常的声音
6、 第9项系压力阀及压力表,为长期关闭状态.每6个月开阀一次,以检查SF6压力,应不小于0.4MPa(检查压力后立即关闭阀门),低于0.4MPa时应加SF6气体,以增加气绝缘.
7、 耐压实验前后应测量被试设备的绝缘电阻,检查绝缘情况.
8、 操作必须严格执行国家有关标准和操作规程,可参照GB311-83《高压输变设备的绝缘配合、高压试验技术》、《电气设备预防性试验规程》等.
使用方法:
充气式试验变压器是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。该产品技术要求*符合《ZBK-41006-89》标准，它是油浸式轻型试验变压器的换代产品。该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
