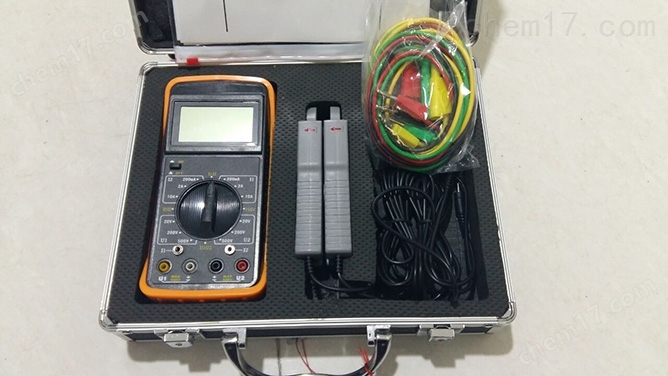

产品简介
详细介绍
安全特性
1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。
2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
工作误差
1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：
10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
使用操作
按下 ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。
1 测量交流电压
将旋转开关拨至参数 U1 对应的 500V 量限，将被测电压从 U1 插孔输入即可进行测量。若测量值小于200V，可直接旋转开关至 U1 对应的 200V 量限测量，以提高测量准确性。
两通道具有*相同的电压测试特性，故亦可将开关拨至参数 U2 对应的量限，将被测电压从U2 插孔输入进行测量。
2 测量交流电流
将旋转开关拨至参数 I1 对应的5A量限，将标号为1# 的钳形
电流互感器付边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。同样，若测量值小于2A，上海数字式双钳伏安相位表可直接旋转开关至 I1 对应的 2A 量限测量，提高测量准确性。
测量电流时，亦可将旋转开关拨至参数 I2 对应的量限，将标号为2 # 的测量钳接入 I2 插孔，其钳口卡在被测线路上进行测量。
3 测量两电压之间的相位角
测 U2 滞后U1 的相位角时，将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压，或逆时针旋转开关至参数U2各量限，测量 U2 输入电压。
注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。
4 测量两电流之间的相位角
测 I2 滞后 I1 的相位角时，将开关拨至参数 I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各限，测量 I1 输入电流，或逆时针旋转开关至参数 I2 各量限，测量 I2 输入电流。
5 测量电压与电流之间的相位角
将电压从U1输入，用2# 测量钳将电流从 I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流，或逆时针旋转开关至参数 U1 各量限测量电压。
上海数字式双钳伏安相位表可将电压从 U2 输入，用1# 测量钳将电流从 I1 输入,开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量 I1 或 U2 之值。
技术指标
测量相位：0—360°
交流电压：0—20V/200V/500V
交流电流：0—200mA/2A/10A 环境温度 23°C ±1°C 0°C－40°C
环境湿度 40%--60% <85%
信号波形正弦波 正弦波 β=0.05
信号频率： 50HZ±1HZ 45HZ－55HZ
工作电压 ： 9V±0.1V 9V±1V
类别量程 分辩率 基本误差 输入阻抗
电 压 20V 0.01V ±（1.2%+2） 2MΩ
200V 0.1V
500V 1V
电 流 200mA 0.1mA ±（1.0%+2）
2A 1mA
10A 10mA
相 位 0－360° 1° ±3°
响应时间： 小于5S
外形尺寸：（宽容86x86x33mm）
重量：（带电池和附件）仪表盘280克，表钳2x220克
