产品简介
详细介绍

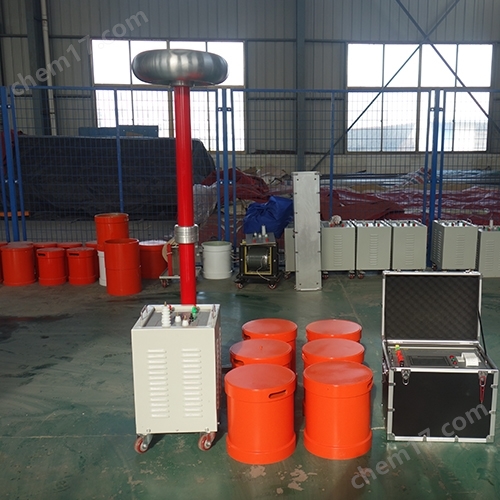

? 串联谐振试验成套装置产品特点：
●、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频特大耗时3分 钟(全频扫). 频率分辨率0.1Hz。
●、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。
●、自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时, 系统自动跟踪谐振点.在整个过程中保证系统工作在出力状态，调频时绘制频率电压曲线。
●、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验 情况进行操作。
●、全压输出?；ぃ涸诘餮构讨校细癖Ｖけ淦档缭床换崛缪故涑?。
●、软件经过严格模拟运行检验，运行安全、稳定、可靠。
●、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。
●、液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流。
? 串联谐振试验成套装置技术参数：
额定电流 | 6A |
额定电压 | 54kV |
额定容量 | 324kVA |
输入电源 | 三相380V电压，频率为50Hz
|
装置输出波形 | 正弦波 |
波形畸变率 | 输出电压波形畸变率≤1% |
温升 | 额定负载下连续运行60min后温升≤65K |
品质因素 | 装置自身Q≥30(f=45Hz) |
?；すδ?/span> | 对被试品具有过流、过压及试品闪络?；?详见变频电源部分) |
测量精度 | 系统有效值1.5级
|
工作频率 | 30-300Hz |
工作时间 | 额定负载下允许连续60min；过压1.1倍1分钟
|
? 注意事项:
1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4.各联接线不能接错，否则可导致试验装置损坏
5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
? 设备适用范围：
满足400mm2/110KV电缆，长度0.5公里的交流耐压试验。
满足500mm2/35KV电缆，长度1.5公里的交流耐压试验。
满足500mm2/10KV电缆，长度3公里的交流耐压试验。
? 使用环境条件：
环境温度：-10℃～40℃
相对湿度：不大于90%
海拔高度：2500米以下
? 设备遵循标准
DL/T849.6—2004 《高压谐振试验装置》
GB 6450—1986 《干式电力变压器》
DL/T848.2—2004 《试验变压器》
IEC358—1990 《耦合电容器和电容分压器》
GB311.1 《高压输变电设备的绝缘配合》
DL/T846—2004 《高电压测试设备通用技术条件》
Q/CSG10007—2004 《电力设备预防性试验规程》
GB7328—87 《变压器和电抗器的声级测量》
DL474。4—1992 《交流耐压试验》
GB/10229—1988 《电抗器》
GB/T11920—1989 《控制装置通用技术条件》
GB/T16927.1—1997 《高电压试验技术》
