直流系統接地故障測試儀

上海蘇霍始終以質量和信譽求生存，并將繼續全力奉獻過硬的產品與優質的服務，回饋社會，回饋每一個電力消費者。

直流系統接地故障測試裝置

本裝置以系統安全為要提，按行業標準的高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

由于該系統是DC系統浮動不接地系統，如果發生兩個接地點，可能引起故障上述裝置中，跳閘，從而導致嚴重的事故。所以，當點接地時，應迅速準確地檢測直流系統，確保正常供電，而接地點，排除接地故障，以免在兩點造成接地可能造成的傷害。直流系統接地故障測試儀是在連續供電條件下，在電廠、變電所等直流系統接地點的準確定位。各種接地故障都能快速發現，準確率很高。

直流系統接地故障測試裝置

故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。
信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。
裝置主要特點
1.高精度采樣鉗表
該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；
2.接地點方向顯示
該裝置具有接地點方向顯示，可以高效快速的處理復雜支路或環路中接地點的定位；
3.具有絕緣指數顯示功能
絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。
4.具有波形顯示功能
所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形,其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的提升設備的檢測范圍與檢測精度以判斷的準確度。
5.操作簡單，使用方便、快速
使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。
 直流系統接地故障裝置的構成

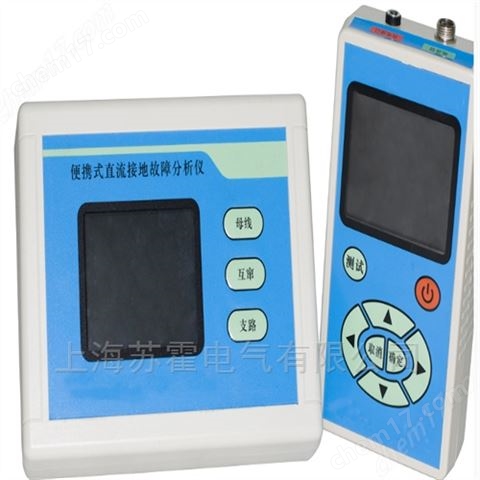

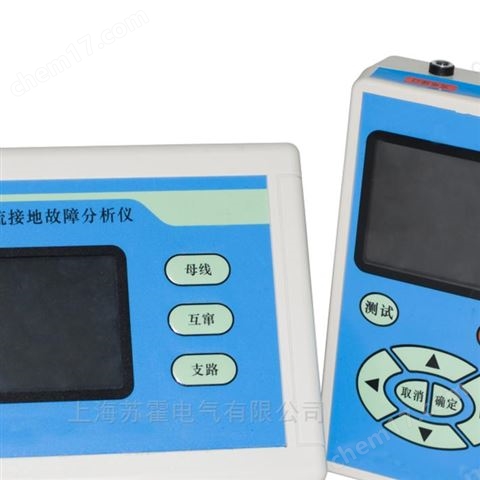

該裝置PDF-3000直流系統接地故障測試儀由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。
裝置主要技術指標

1.可檢測接地電阻范圍
系統電壓為220V時： 0-500KΩ
系統電壓為110V時： 0-250KΩ
系統電壓為48V時： 0-50KΩ
系統電壓為24V時： 0-10KΩ
3.檢測信號功率≤ 0.2W(信號發生器輸出功率)
4.抗對地分布電容值：
對地電容單支路≤8uF，系統對地總電容≤100uF；
5.適用直流系統電壓：
220V±10%，110V±10%，48V±10%，24V±10%，或用戶提出其它電壓等級；
6.環境溫度：-35℃～+55℃；
7.相對濕度：≤95%
8.總質量：   2.8kg
9.外形尺寸（鋁合金包裝箱）：460x240x120（mm）
