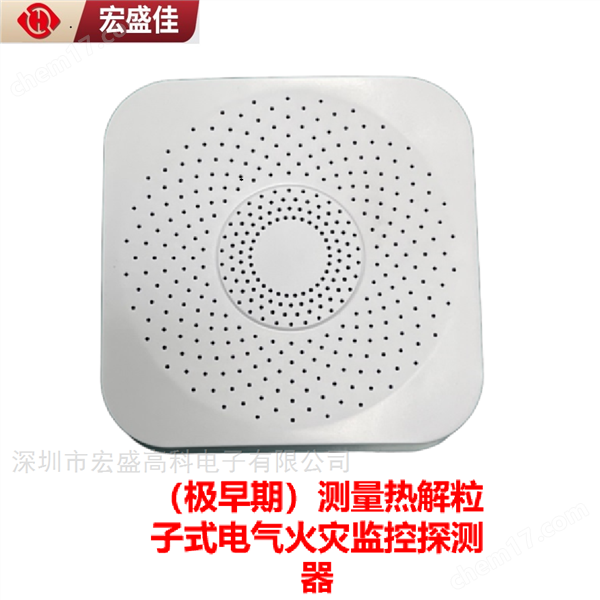

极早期火灾预警热解粒子探测装置传感器
一、概述：
本产品为测量热解粒子式电气火灾监控探测器，热解粒子探测器主要用于监控被保护区
域中的热解粒子变化。其工作原理是：电缆、塑料等物质在受热分解出粒子和气体，此种粒
子是能够以自由状态存在的小物质组分。无论何种原因引起的电气火灾，早期都体现为物
体发热、释放粒子、气体、产生异味。电气柜内发生的电气故障主要的发热体是线缆、负荷
开关和?；て鳎诘缙衲诜⑷确纸獬龅牧Ｗ又饕茄瘟Ｗ雍推宸肿?。HSJ-RJ2602测量热
解粒子式电气火灾监控探测器能够监控聚（PVC）绝缘电缆、-丁二烯-苯乙烯共
聚物(ABS)、环氧玻纤布层压板、各类电池、断路器、负荷开关等用电设备过热分解产生的粒
子(直径（1nm～10nm）)和气体，在视觉可见烟雾产生之前实时报警，判断绝缘体发热，实现
电气火灾的早期监控，防患于未然。
二、技术特点：
测量热解粒子式电气火灾监控探测器既可立使用，也可以通过开关量端口或RS485端口
连接上位机使用，当达到报警条件时自身有声光报警提示，并将检测结果反馈给上位机。本
产品可以通过RS485方式与上位机进行实时的通讯，将监测到的热解粒子反馈给上位机。探测
器集三种传感技术复合、具备七类监测参数准确监测，通过多种参数动态权重算法，准确屏
蔽各种干扰因数导致的误报警。
三、技术参数：
设备名称及型号 技术指标 测量热解粒子式电气火灾监控探测器
额定工作电压 DC24V （宽压范围 DC9-36V）
工作/报警电流 ≤35mA/≤45mA
工作湿度 ≤95%RH
环境温度-30℃~+70℃
电磁兼容 依据 GB16838
报警阈值 0-1000 热解粒子单位等级
监测气体 碳氢链化合物气体挥发物（各类材质线缆及电气装置）
设备名称及型号 测量热解粒子式电气火灾监控探测器
通讯方式 开关量或RS485（与上位机 RS485 总线通讯≤1.5km）
使用场所
配电房 高低压配电柜、输电开关柜、服务器机柜、发电机柜、储
能柜、充电桩、预制舱、电池舱、箱变等相对封闭场所
安装型式
U型支架吊装、吸式、磁吸式（柜体上部）
极早期火灾预警热解粒子探测装置传感器
四、功能及RS485通讯说明：
当热解粒子探测器在现场安装好后，上电后探测器的初始灯亮 2分钟，探测器启动初始化
传感器并整定参数，然后初始灯灭，同时运行灯常亮，此时探测器进入正常工作状态。当探测
器监测到内部传感器故障后故障灯常亮。当探测器监测到环境达到报警条件时常亮，
并可发出报警声音，报警声音可通过上位机配置开启与关闭。
当热解粒子探测器出现故障或发生报警后，可以通过操作上位机或调试助手使其复位，排
除自身故障或报警状态，使热解粒子探测器恢复正常检测状态。
RS-485 通讯：采用标准 RS-485 通讯接口，通讯波特率可选择为：2400bps、4800bps、
9600bps、 19200bps，默认为 9600bps，485 地址为 01。
