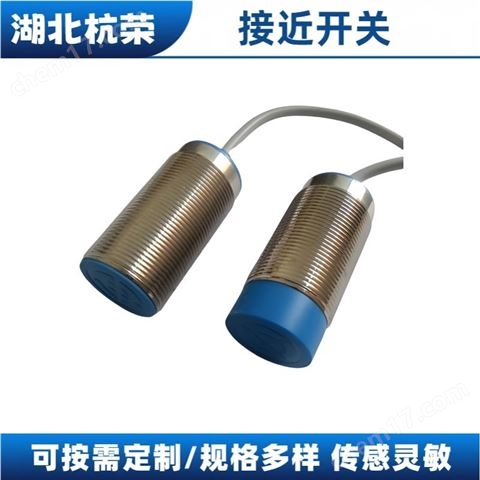

220V矿用常用型接近开关KYJ-100B

接线：

三根线的接线接法：

粽色的是接电源的正极，蓝色的是接电源的负极，黑色的是接负载（信号输出）。

二根线的接线方法（DC或AC)：

棕色线连接负载的负极，负载的正极线再连接电源的正极，蓝色的直接连接电源的负极。

体接线方法请参照开关标牌上的接线图来接线，切勿错接反接！

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。

220V矿用常用型接近开关KYJ-100B

按工作原理可以分为以下几种类型：

频振荡型：用以检测各种金属体

电容型：用以检测各种导电或不导电的液体或固体

光电型：用以检测所有不透光物质

超声波型：用以检测不透过超声波的物质

电磁感应型：用以检测导磁或不导磁金属

一般接近开关有两种安装方式：

齐平安装和非齐平安装；齐平安装：接近开关头部可以和金属安装支架相平安装；非齐平安装：接近开关头部不能和金属安装支架相平安装一般，可以齐平安装的接近开关也可以非齐平安装，但非齐平安装的接近开关不能齐平安装。这是因为，可以齐平安装的接近开关头部带有屏蔽，齐平安装时，其检测不到金属安装支架，而非齐平安装的接近开关不带。

杭荣公司部分产品：

本安型接近开关KHW3
磁感应接近开关KGE12
防爆磁性接近开关KSC1010A-1/220、KSC1010B-1/220、KSC1010G-1/220
矿用本安型磁性接近开关KHC15、KHC100、KHC10(A)、KHC35
矿用本安型接近开关GUC8、KHJ-4、KHJ10、KHJ16(A)、KHJ0.5/24.5、ZJC-12J、KHJ15、KHJ16、GUD7-5、GUD15、KHJ30、KHJ0.1/15、GUC25、KHJ2、KHJ7、KHJ90、KHJ12、GUH6、GUC10、GUC20、KHJ20、KHJ4
矿用本质安全型磁敏接近开关KGH3-12、KGH2-12
矿用本质安全型磁性接近开关KHC60
矿用本质安全型接近开关KHJ40、KHJ-1、KGH-24、GUC90、KHJ18
