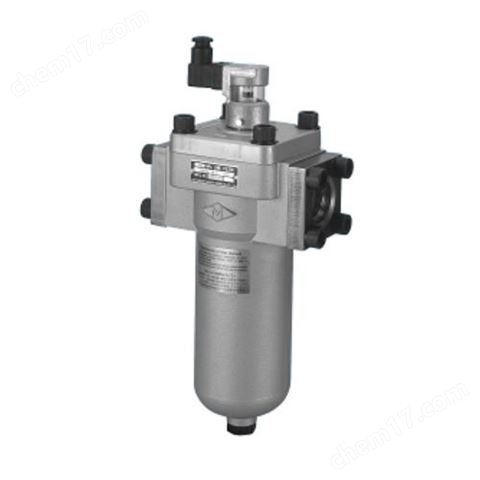

增田制作所MASUDA壓力線路過濾器APL型
APL型 3.5MPa 壓力線路過濾器
■特徴
本體采用鋁合金材質，因此重量輕。
元件的拆裝簡便。
流量阻力小。
通過反轉蓋子可以改變流體方向。
提供差壓檢測器（視覺型和電接點型）來檢查元件的堵塞狀態（可選）。
為了安全，標準配備旁通機構。
最高使用壓力 3.5MPa● 試驗壓力 5.3MPa
■使用除一般礦物油以外的驅動油時，請指示相關變更的材料。
| 水-グリコール系(W) | : | 一部材質等が変更となります |
| リン酸エステル系(F) | : | Oリング?パッキンにフッ素ゴム使用 |
| 脂肪酸エステル系(QE) | : | 一部材質が変更となります |
モデル番號コード 表示例 : W-APLs08-10P
| W | - | APL | s | 08 | ※ | - | 10 | P | - | ※ | - | ※ |
| ? 流體の種類 | ? 機種 | ? 検知器 | ? シリーズ番號 | ? 接続方法 | ? エレメント精度 (μ表示) | ? エレメント材質 | ? 特殊仕様 | ? デザイン番號 |
?特殊仕様については こちらをご確認下さい。
|
|
|
| ||||||||||||||||||||||||||||||||
■予備エレメントコード 表示例 : A08-010P-W
| A | 08 | - | 010 | P | - | W |
| APL/FPM | シリーズ番號 | エレメント精度 （μ表示） | エレメント材質 | 流體の種類 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■仕様
掲載図面:[目視検知器付][標準接続][10μペーパー]
| 接続口徑?接続方法?流量表 (動粘度50mm2/s,10μ ペーパ) | |||||||
| ② 機種 ④ シリーズ番號 | 接続口徑 | ⑤ 接続方法 | 流量 （L/min） | 圧力損失 （MPa） | 図面及びカタログ | ||
| Rcねじ | フランジ | ||||||
| APL 03 | 3/8 | (10A) | APL03～12 無記號：ねじ込み型 APL16～24 F:フランジ型 (03～12はオプション仕様) | 20 | 0.02 | 図面/ 姿図 | カタログ(pdf) 総合図 取扱説明書 （APL03～APL24共通） |
| APL 04 | 1/2 | (15A) | 40 | 0.04 | 図面/ 姿図 | ||
| APL 06 | 3/4 | (20A) | 70 | 0.03 | 図面/ 姿図 | ||
| APL 08 | 1 | (25A) | 100 | 0.04 | 図面/ 姿図 | ||
| APL 10 | 1 1/4 | (32A) | 160 | 0.03 | 図面/ 姿図 | ||
| APL 12 | 1 1/2 | (40A) | 260 | 0.05 | 図面/ 姿図 | ||
| APL 16 | (2) | 50A | 400 | 0.05 | 図面/ 姿図 | ||
| APL 20 | (2 1/2) | 65A | 600 | 0.044 | 図面/ 姿図 | ||
| APL 24 | (3) | 80A | 700 | 0.054 | 図面/ 姿図 | ||
增田制作所（MASUDA）
濾芯
MST 系列：具有良好的過濾精度和納污能力，能夠有效過濾油液中的雜質，保護液壓系統的正常運行。
MSN 系列：采用特殊的過濾材料，可適應不同的工作環境和介質，過濾效率高，使用壽命長。
W-MSN 系列：在 MSN 系列的基礎上進行了改進，增加了防水、防潮等功能，適用于潮濕或惡劣的工作條件。
MSY 系列：具有較高的強度和穩定性，能夠承受較大的壓力差，確保過濾效果的可靠性。
過濾器
通用型過濾器：包括 FSA 系列、FS 系列、FS32 系列等，可廣泛應用于各種液壓系統，對油液進行粗濾或精濾，保護系統中的元件免受雜質的侵害。這些過濾器結構緊湊，安裝方便，具有良好的過濾性能和抗污染能力。
低壓過濾器：如 VLF-R 系列、VLM-R 系列等，主要用于低壓液壓系統，能夠有效地過濾油液中的污染物，防止堵塞和磨損，保證系統的穩定運行。
高壓過濾器：像 APL 系列、HLF 系列等，適用于高壓液壓系統，具有高強度的過濾元件和耐壓外殼，能夠在高壓下保持良好的過濾效果，確保系統的安全和可靠性。
緊湊型過濾器：例如 MAR 系列、VLR 系列等，體積小巧，重量輕，適用于空間有限的場合，同時具備良好的過濾性能和便捷的安裝方式。
附件：包括注油口 OFI、MSA、MB 等，這些附件與過濾器和濾芯配合使用，方便了設備的維護和保養，提高了系統的整體性能。
| 增田制作所MASUDA製品一覧 | ||||
| サクション?フィルタ | ||||
| サクションストレーナー | ||||
| SCUTION STRAINER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| MST | 04～16 | 1/2～2B(15～50A) | アルミノッチワイヤ式 | |
| 総軽合金製 | ||||
| W-MSN | 01～03 | 1/8～3/8B(6～10A) | ステンレス一重金網タイプ | |
| 一般鉱物油及び , 難燃性作動油に対応 | ||||
| MSN | 04～40 | 1/2～5B(6～125A) | ステンレス金網タイプ | |
| MSY | 04～24 | 1/2～3B(15～80A) | ステンレス星型金網タイプ | |
| コンパクトサイズのサクションストレーナ | ||||
| サクションラインフィルタ | ||||
| SUCTION LINE FILTER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| FSA | 06～24 | 3/4～3B (20～80A) | 可変容量ポンプに最適 | |
| フィルタ內のエア溜まり削減 | ||||
| FS | 04～24 | 1/2～3B (15～80A) | エレメントの取り出し裝著が簡単 | |
| タンク上面に設置可能 | ||||
| 小型で軽量 | ||||
| VLF | 06～48 | 3/4～6B (20～150A) | バルブレスフィルタ | |
| VLM | 04～24 | 3/4～3B (15～80A) | ご要望により特殊品の設計?製作を致します | |
| VLM | 32～64 | 4～8B (100～200A) | 大口徑 | |
| SQ | 04～08 | 1/2～1B (15～25A) | スケアフィルタ | |
| 圧力ラインフィルタ | ||||
| 圧力ラインフィルタ | ||||
| LINE FILTER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| APL | 03～24 | 3/8～3B (10～80A) | 3.5MPa | ケーシングにアルミ合金を採用し |
| 軽量?コンパクトなフィルタ | ||||
| LMT | 01～03 | 1/8～3/8B (6～10A) | 4MPa | 本體ダクタイル鋳鉄の為堅牢 |
| LMT-N | 04 , 06 | 1/2 , 3/4B (15～20A) | 3.5MPa | 本體アルミダイカストの為軽量 |
| FPM | 03～12 | 3/8～1 1/2B (10～40A) | 7MPa | |
| HLF | 06～16 | 3/4～2B (20～50A) | 21MPa | |
| 低圧ラインフィルタ （リターンラインフィルタ） | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| FR | 04～24 | 1/2～3B (15～80A) | 1MPa | |
| VLF-R | 06～48 | 3/4～6B( 20A～150A) | 1MPa | バルブレスフィルタ |
| VLM-R | 04～24 | 1/2～3B (15～80) | 1MPa | |
| VLM-R | 32～64 | 4～8B (100～200A) | 1MPa | 大口徑 |
| LMT | 32～48 | 4～6B (100～150A) | 1MPa | 大口徑 |
| LPF | 06 , 08 | 3/4 , 1B (20 , 25A) | 0.7MPa | カートリッジフィルタ |
| FPL | 06 , 08 | 3/4 , 1B (20 , 25A) | 1.5MPa | 本體ダクタイル鋳鉄 |
| BS/BR | 32～48 | 4～6 (100～150A) | 1MPa | 大容量タイプ |
| リターンラインフィルタ | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| MAR | 08～12 | 3/4～1 1/2B(20～40A) | 1MPa | ケーシングにアルミ合金を採用し |
| 軽量?コンパクトなフィルタ | ||||
| VLR | 06～12 | 3/4～1 1/2B(20～40A) | 1MPa | 本體ダクタイル鋳鉄の為堅牢 |
| 積層弁フィルタ | ||||
| モジュラーフィルタ | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| OFI | 1 | 1/8B (6A) | 21MPa | |
| エアブリーザ及び注油口 | ||||
| エアブリーザ | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| MSA | 60～1500 | 1/2～2B(15～50A) | ||
| MB | 02～24 | 1/4～3B(8～80A) | ||
| 注油口付エアブリーザ | ||||
| 型 式 | シリーズ | 注油ストレーナ徑 | 記事 | |
| MSA-C※※(-P) | 30T , 50T , 75T , 75TB | φ30 , φ50 , φ75 | IN , OUTバルブ付き製作可能 。 | |
| 接続管溶接タイプ製作可能（-P）。 | ||||
| MSA-V※※ | 22 , 30 , 50 , 70 | φ29 , φ50 , φ70 | ||
| MSA-T※※ | 30 , 40 | φ29 , φ37 | ||
| MSA-T※※K | 45 , 63 | φ45 , φ65 | 注油ストレーナ抜き出し可能。 | |
| MSA-G※※ | 30 , 40 | φ29 , φ37 | ||
| 注油口 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| CV-※※ | 45 , 75 | φ45 , φ75 | キャップねじ式 | |
| MSA-C50T , 75Tと取付ピッチが同一。 | ||||
| OV-※※ | 50 , 63 | φ54 , φ67 | キャップワンタッチ式 | |
| オプション | ||||
| フィルタ取付金具 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| K , Lx , U | ||||
| 電気接點付検知器 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| DE , ME , TE | ||||
