24V磁栅尺PLC工控磁栅传感器NPN/PNP读数头压铸龙门铣石材切割机位移传感器MSR5000/100/500龙门铣立车镗床磁栅尺，分辨率1um/5um/10um/20um光栅尺；提供24V磁栅尺PLC工控磁栅传感器销售报价价格安装调试、故障检测维修及技术解决方案。

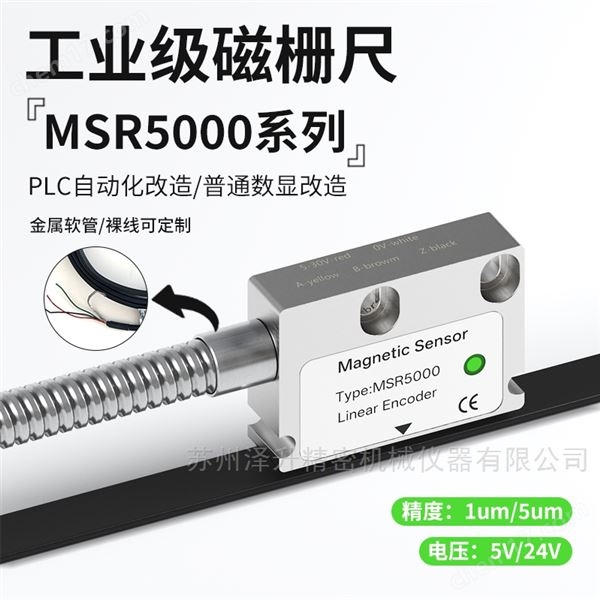

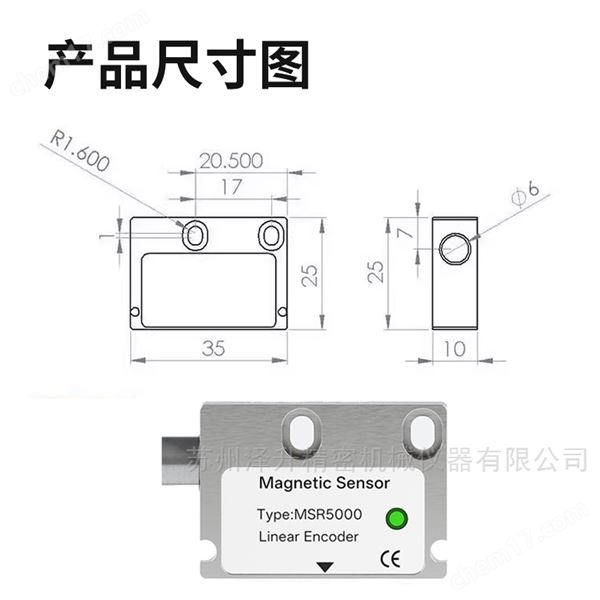

24V磁栅尺PLC工控磁栅传感器NPN/PNP读数头技术参数及实物图：
基本介绍：
1. 非接触性的感应方式来检知旋转位置及速度，无需顾虑到机械性的磨耗
2. 反应速度可达20m/秒
3. 分辨率可达0.001mm
4. 系统精度为±0.01mm/m

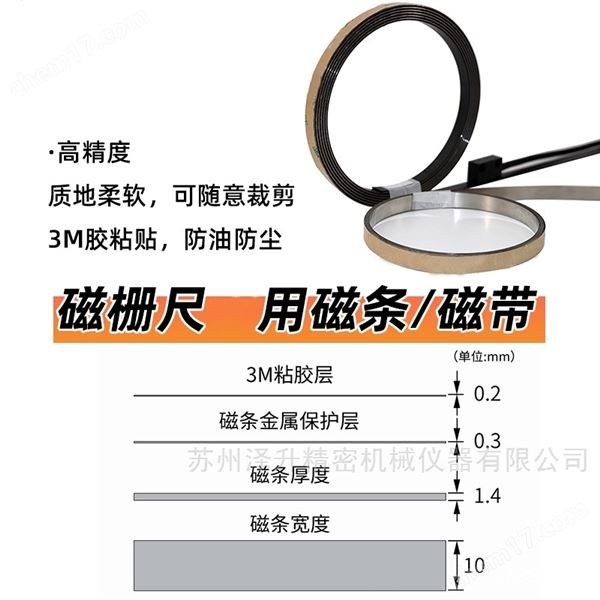

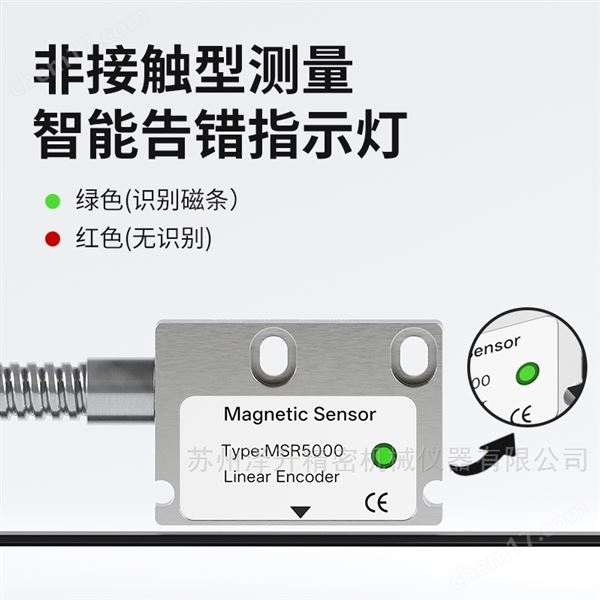

5. LED智能状态显示
6. 内置式感应头体积小，适用于小安装空间。并采用高保护等级设计（IP67），可用于油污、切削、震动等恶劣环境
7.在工业用场合可避免一般光学式环境污染的敏感性，增加系统长期稳定性
应用范围：
加工中心、PVC切割机、木材切割机、车床、铣床、钻床、磨床、金属板材加工机、石材桥式切割机、激光焊接机、折弯机、火花机、机器人物料搬运、玻璃加工、直线电机等测量直线、转速及定位场合
接线定义
标准为：3米裸线输出，出线外径OD5.0mm
| 输出电压 | 数显表 | PLC | 颜色定义 |
| VCC | +5V | +6-30V | 红 |
| GND | 0V | 0V | 黑 |
| A+ | A+ | A+ | 绿 |
| B+ | B+ | B+ | 白 |
| Z+ | Z+ | Z+ | 黄 |
| A- | A- | 空 | 紫 |
| B- | B- | 空 | 蓝 |
| Z- | Z- | 空 | 棕 |
| 屏蔽线 | 屏蔽线 | 屏蔽线 | 屏蔽线 |
电气性能
| 项目 | 定义 |
| 电压Vcc | 5V±5%/6-30V±5% |
| 分辨率 | 1um/5um/10um/25um/50um/100um |
| 消耗电流 | ≤50mA |
| 电压准位输出小值 | ≥2.5V |
| 电压准位输出大值 | ≤05V |
| 输出信号类型 | RS422 |
| 相应频率 | 250KHZ |
| A B相位差 | ≤90°±25° |
| 读头感应距离 | Max 2mm |
| 工作温度 | -20--+80℃ |
| 读头防护等级 | IP67 |
| 读头重量 | 25±5克 |
信号输出图：
磁头安装示意图
产生信号: 按要求上电后，移动读头产生AB正交信号，每5mm产生一个四分之一周期的Z信号，每产生一个高电平的Z信号读数头侧边蓝色信号灯将闪烁一次如图2。 如图2当读数头侧边三角符号与磁条的三角符号接近重叠时，读头产生一个四分之一周期低电平的R参考信号（原点信号），红色信号灯闪烁一次。 线性输出：信号输出电压=POWER(5V/24V)
|

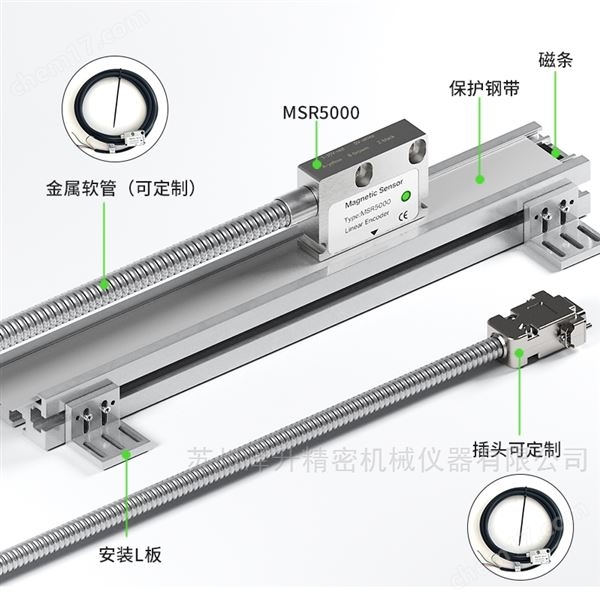

机械安装实物图展示：
磁栅尺常见故障及维修：
一、磁栅尺无反应
故障现象：开机后，磁栅尺没有任何反应，公/英制指示灯也不亮。
二、读数不稳定
故障现象：磁栅尺读数波动大，不稳定。
三、读数偏差大
故障现象：磁栅尺读数与实际位置偏差较大。
四、对地短路
故障现象：磁栅尺在某一点显示数据跳动或不显示数据。
五、其他注意事项
1. 供电电源容量：供电电源要有足够的容量，以避免因电源容量过小导致的显示跳动或波动。
2. 静电干扰和调频干扰：静电干扰和调频干扰可能导致电子尺显示数字跳动。应确保设备的强电线路与电子尺的信号线分开线槽，并使用屏蔽线进行信号传输。同时，应确保电子尺外壳良好接地。
3. 安装对中性：安装时确保对中性好，角度容许±12°误差，平行度容许±0.5mm。如角度误差和平行度误差偏大，需进行调整。
4. 磁栅尺老化：对于使用时间过久的磁栅尺，可能因密封老化、杂质积累等原因导致显示数字跳动。此时可考虑更换新的磁栅尺。
，磁栅尺的常见故障包括无反应、读数不稳定、读数偏差大以及对地短路等。针对这些故障，可以从电源线、保险丝、连接配电线路、磁头与刻度盘间异物、电源电压稳定性、刻度盘与移动轴配合情况、调节螺丝牢固性、移动轴变形情况、连接线绝缘性、供电电源容量、静电干扰和调频干扰以及安装对中性等方面进行排查和解决。
磁栅尺的安装方法：
磁栅尺安装需遵循步骤以确保精度和稳定性，主要包括选择合适安装位置、调整平行度、固定方式及电气连接等关键环节。
?安装位置选择?
??；び虢咏?：磁栅尺应安装在便于保护且接近机器导轨的位置，避免暴露于油污、粉尘或机械损伤环境中。??
?方向限制?：安装方向不限，但应避免防护层面向下，以防双面胶失效导致松动。??
?移动部件匹配?：通常主尺安装在移动部件（如滑板），读数头固定在机床静止部分，以减少线缆移动干扰。??
?安装方法与固定?
?直接粘贴?：磁尺可直接粘贴于设备表面，两端用螺丝加固。??
?凹槽或防护外壳?：可嵌入预留凹槽或粘贴于铝合金防护外壳内，再通过支架固定。??
?密封与防护?：水平安装时密封唇缘朝下，暴露部分建议加金属盖板防损伤。??
?平行度与精度调整?
?平行度要求?：主尺安装面与导轨运动方向的平行度需≤0.1mm/1000mm，必要时加工用底座。??
?读头间距?：读头与磁尺间距约0.01mm，需紧贴表面滑动以避免检测失真。??
