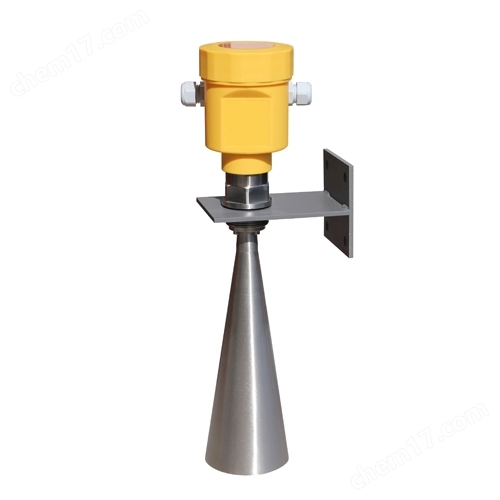

MKY-YDZ-R30 雷达波遥测水位计

一、概 述

YDZ-R30为脉冲高频雷达波水位计是由微机控制的数字式智能型液位/物位测量仪表，是非接触型测量仪表。雷达波遥测水位计的探头、处理器和显示器集成一体化，具有能量高，波束角小，天线尺寸小，方向性好，精度高等优点，土建施工简单、安装方便、运行稳定的特点，目前已成为江、河、湖、库或油罐内自由表面的液体高度或固体散装液体的高度测量的主流产品。

本仪表内设操作键盘，现场LCD显示，操作简单， 不会发生误操作。具有RS-485串行码输出（标配）或4--20mA电流信号输出（可?。?， 可与其它控制系统连接， 实现液位测量的远程传输和自动控制等功能。

本仪表探头发射声波束开角小于8°，小波束角有利于雷达波能量集中，提高声强， 避开声程中障碍物对测量数据的干扰。因此在内壁光滑、直径较小的管材中也能应用。本仪表采用数字抗干扰处理， 能有效排除声程中外环境噪声和飞行物的干扰，并对地下水位测量时的管道安装接头进行了特殊处理，即使在200mm的PVC管中使用，也能正确捕捉到地下水位的回波信号。

本仪表在无爆炸性粉尘和气体的环境中使用，用于液体液位测量，固体如煤、矿石、石粉、水泥、砂、糖、盐、谷物、面粉、食品、塑料颗粒等物位测量，可用于有防腐要求的各种环境。现已广泛应用于污水处理、电厂、化工厂，钢厂、制药厂、酒厂、水泥厂、下水道测量等各行各业中。

二、雷达波的特性

雷达波是基于时间行程原理的“俯视式"测量系统，用于测量参考点（过程连接）与液体表面间的距离。天线发射微波脉冲信号在被测液体表面产生反射，且反射的回波信号又被雷达系统所接收。天线接收液体表面反射回的脉冲信号，并将其传输给电子部件。微处理器对信号进行处理，识别微波脉冲在液体表面所产生的回波信号。

参考点至液体表面间的距离D与脉冲信号的运行时间T成正比。

D=C·T/2    其中 C 为光速

空罐高度 E 已知，则水深 L 为：L=E-D

空罐底部的高程为Z0时，水位Z=L+Z0

三、技术性能

YDZ-R30雷达波遥测水位计采用数字化信号处理技术，使其精度提高至0.1%，死区变小，声束角变窄，同时开发的数字抗干扰技术，使产品在使用过程中穿透蒸汽及过滤障碍物的能力都有所提高，并在信号丢失的情况下，能显示故障报警。

功能特点：

◆数字式层面反射波记忆，造就高精度和高重复性；

◆采用数字化信号处理技术，使其精度提高至0.1%；

◆具有液位、距离互换功能，电流输出零点、满度校正功能；

◆不需建井，对水流无影响，具有消浪滤波功能；取采样时间内的平均值输出；

◆非接触型测量，测量与水质无关，不受浮冰等漂浮物影响

◆有掉电?；すδ埽蝗坏舻绾蟛问畔⒉换岫?；

◆测量周期可根据实际情况的需要来进行设定；

◆8°声束发射角，能量集中；

◆LCD液位、485网络地址、温度、收发电路状态、通信波特率显示，当前测量状态指示；

◆多种信号输出(4—20mA可选、RS485、RS232、高低报警输出)，方便用户选择使用；

◆铸铝外壳、不锈钢喇叭天线，防腐处理，外壳防护IP65等级；

◆一体式设计，将遥测终端、通信终端高度集成一体化，设备小巧，便于安装。

技术指标：

◆测量范围：0～30m，0～70m（保证精度，实际反射面良好）

◆精    度：±3mm 或 ≤0.1%

◆分 辨 力：1mm/1cm可选

◆初始化时间：30～40s

◆发射频率：26GHz、80GHZ

◆盲区距离：0.35m,0.05m

◆脉 冲 率：>20次/s

◆波 束 角：8°,6°

◆显示类型：LCD

◆电源电压：6～36V宽压供电

◆功    耗：10mA(电压6VDC时)；

◆最大环路阻抗：500Ω（4～20mA方式）

◆信号输出：标配RS485信号或RS232，波特率：9600，N，8，1，Modbus 协议

四线制4～20mA（可选输出），分辨率1.6μA

◆传输距离：RS485信号1000m

◆失效诊断：无信号，输出0(485输出) 或0mA(4-20mA输出)

◆锥面振子天线，防露、防凝结物

◆平均没有的故障工作时间（MTBF）：>25000小时

◆温度范围：-40℃--+80℃（扩展的工业品温度范围），95% RAH

◆防护等级：IP67

◆过程链接：螺纹

◆重    量：700g

MKY-YDZ-R30 雷达波遥测水位计
