MKY-JF-3 便携式雨量传感器校准仪

1.概述

本仪器为便携式翻斗雨量传感器校准仪。

本仪器属于一种恒压定量标准雨量瓶注水式多雨强模拟仪，其技术性能符合GB/T 21978.2-2014《降水观测仪器-第2部分：翻斗式雨量传感器》和JJG 005-2017《中华人民共和国水利部部门计量检定规程》定量注入法检定相关要求及规定。

小雨强（0.4mm/min）校准所耗时间太长，必要性不大，为了缩短现场检定工作时间，所以本校准仪选择了10mm/min特大雨强、4mm/min大雨强、2mm/min中雨强及1mm/min中小雨强四种雨强进行校准检定。方法是采用四个可以分别提供上述四种雨强、容量为314.16ml标准雨量瓶对雨量传感器注水进行校准检定，通过调整传感器翻斗组件上的配重柱的高度，使传感器准确度满足技术要求并锁定锁紧螺母。

本仪器可以精确的模拟特大、大、中、中小四种雨强定量向被检设备注水，用来检验其准确度和重复性。

本仪器可用于翻斗式雨量传感器的现场检验，具有容量精准、雨强稳定、低功耗、操作方法简单、便于携带等优点，并且，本说明书提供了一种单翻斗式雨量传感器的现场检验准确度的简便快捷的试验方法，可以大大提高工作效率。

在校准时，关闭阀门，把雨量瓶装满水（排空气泡），将漏嘴对准雨量传感器的引水漏斗，打开阀门，水通过漏嘴流出，经雨量传感器引水漏斗流入雨量传感器翻斗中。

2.（1）按照图1中传感器支架图的样式要求，用专用螺母将3个支腿与支板装配，然后将装配好的支架放到一个现场平台上（或稳固的桌面上），调整支架的3个支腿的专用螺母，使支架的支板表面水平，固定好3副螺母。

（2）按照图1中标准瓶支架图（图示为一个支架的不同视角的视图）的样式要求，装配好标准瓶支架（带3个螺孔的为下支板，带3个光孔和3个弧形孔的为上支板，3个支柱的螺丝端拧入下支板，然后用螺钉将上支板固定在支柱的上方）。

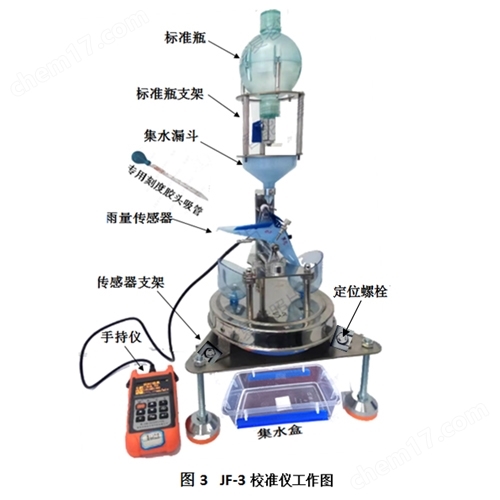

（3）按图3所示，将待测传感器拆除雨量筒后放置在传感器支架上，传感器下方的3个脚对准支架上的3个孔的位置，然后放入定位螺栓定位。调整传感器支架的3个支腿的3付螺母，使传感器处于水平状态（使传感器上的水平泡的气泡处于中心位置）。

（4）用手持仪信号电缆将传感器信号端子与手持仪连接。

（5）按图3所示，将标准瓶支架的下支板向下，将3个爪卡在传感器的集水漏斗的外沿上。

（6）按图3 所示，将集水盒放置于传感器支架下方，用于收集传感器测试时排出的水。

（7）开始测试时，将装满清洁水的标准雨量瓶放置到图3所示的标准瓶支架上（具体操作详见4）。

3  主要技术参数

3.1 标准雨量瓶4只

1）雨量瓶容积

314.16ml±0.5ml

2）模拟雨强范围

  特大雨强：9.5～10.5mm/min

大 雨 强：3.8～4.2mm/min

    中 雨 强：1.5～2.5mm/min

中小雨强：0.8～1.2mm/min

3）气候环境条件

温度：5℃-45℃

湿度：40%RH-95%RH

3.2 刻度胶头吸管

1）容量规格：10ml/0.6斗

2）分度值：0.2ml/0.02斗

3.3 手持仪

1) 翻斗翻动斗数显示：XXX.XX

2）时间显示:  X:XX:XX

3）雨强显示:  XX.XX mm/min

4）准确度计算显示:  XX.XX %

5）充电电源电压：220v（+7%，-10%）

6）工作环境：环境温度：4℃～45℃

               相对湿度：≤95%RH
