Gigahertz Optik 閃爍放大器 PFL-200型

快速閃爍計（放大器），用于帶 BNC 連接器的光電二極管探測器

?根據 CIE：TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES：RP-16-10、IEEE 1789-2015 等標準進行閃爍測量 。

?適用于所有光電二極管探測器（光伏作）

?BNC 輸入連接器（適合 Gigahertz Optik type -1 連接器）

?在比較活動中驗證閃爍測量（與 BTS256-EF 相同的放大器）

Gigahertz Optik 閃爍放大器 PFL-200型

用于一般照明的燈具和燈具制造商在根據 EMC 抗擾度要求驗證產品安全性時，必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮燈和燈具本身引起的閃爍效應。

著名的測量設備制造商 Gigahertz Optik GmbH 的 PFL-200 為所有 BNC 探測器提供光閃爍放大器。PFL-200 與可編程交流電源相結合，成為適用于燈具和燈具的綜合閃爍測試系統，包括電壓波動抗擾度測試 IEC TR 61547-1：2017。請參閱有關 TLA 的技術文章 。如果還需要光譜測量，BTS256-EF 而不是 PFL-200 將是完-美的解決方案。

PFL-200 – 閃爍計

PFL-200 作為光閃爍計，支持所有當前的閃爍測量 ：

?閃爍百分比（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）

?閃爍指數（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）

?FFT 頻率分量分析

?Pst 短期閃爍嚴重性（CIE：TN-006、CIE：TN-012、IEC TR 61547）

?頻閃能見度測量儀，SVM （CIE：TN-006， CIE：TN-012， IEC TR 63158）

?Mp ASSIST 閃爍感知指標

?聯合附錄 JA10

此外，PFL-200 在與電源 LPS-CH-500 結合使用時，可根據 IEC TR 61547 進行閃爍測試。這些測試旨在探測光源在干擾信號影響下在交流電路中運行時的閃爍穩定性。

用戶軟件 S-BTS256

PFL-200 使用全面而強大的 S-BTS256 軟件進行作。這允許進行各種評估，例如 SVM 和 Pst。

PFL-200 的校準

跨阻放大器的一個基本質量特征是它們對所有范圍的精確和可追溯的電流校準。每臺 PFL-200 設備都配有相應的校準證書。

PFL-200 閃爍放大器的選件

?用于將設備集成到用戶自己的軟件中的軟件開發套件

?結合軟件工具 ST-Flicker 和可編程交流電源 LPS-CH-500，Gigahertz-Optik GmbH 為符合 IEC TR 256-61547：1：2017 的測試系統提供了 BTS256-EF 的功能擴展。一般照明設備 - EMC 抗擾度要求 - 第 1 部分：客觀的光閃爍和波動抗擾度測試方法。

該設備是該項目的一部分，該項目由參與國共同資助的 EMPIR 計劃和歐盟的 Horizon 2020 研究和創新計劃提供資金。

常規

簡短描述

用于 -1 （BNC） 探測器的閃爍放大器，帶有用于遠程控制的 USB 接口

主要特點

用于 SVM、Pst 等的閃爍放大器，包括 USB 接口、直觀的軟件和閃爍評估、BNC （-1） 連接器

測量范圍

取決于檢測器

典型應用

為照明行業提供精確的閃爍測量

校準

放大器出廠校準，可溯源至國家標準

產品

傳感器

BNC 連接器 （-1）

閃爍

被測變量：閃爍百分比（IES：RP-16-10、CIE TN 006：2016、CIE TN 012：2021）、閃爍指數（IES：RP-16-10、CIE TN 006：2016、CIE TN 012：2021）、閃爍頻率、快速傅里葉變換 （FFT）、Pst  短期閃爍嚴重性 Pst（CIE TN 006：2016、CIE TN 012：2021、IEC TR 61547：2020）、頻閃效應能見度測量 SVM（CIE TN 006：2016、CIE TN 012：2021、IEC TR 63158）、 Mp ASSIST，聯合附錄 JA10。

PFL-200 的測量范圍與 PC 和 S-BTS256 或 S-SDK-BTS256 軟件結合使用：

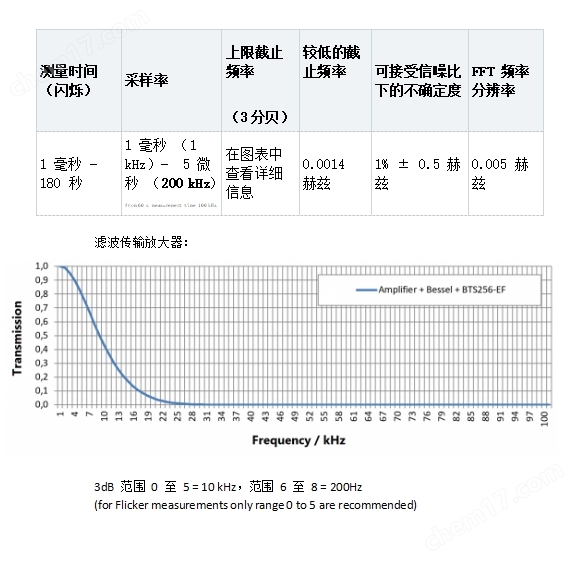

3dB 范圍 0 至 5 = 10 kHz，范圍 6 至 8 = 200Hz

(for Flicker measurements only range 0 to 5 are recommended)

最小信號電流

0.1 派安

最大信號電流

20 微安

雜項

微處理器

16 位、25ns 指令周期時間

電源

5VDC，每個 USB 450mA

接口

USB 2.0（B 型 USB）

選項 WiFi：WiFi 2.4 GHz（外部天線，范圍 > 100m）根據要求提供

溫度范圍

工作溫度：+10°C 至 +30°C

存儲：-10°C 至 +50°C

運輸箱

333 毫米 x 280 毫米 x 70 毫米，650 克

尺寸

159mm x 85mm x 45mm （長 x 寬 x 高）

重量

430 克
