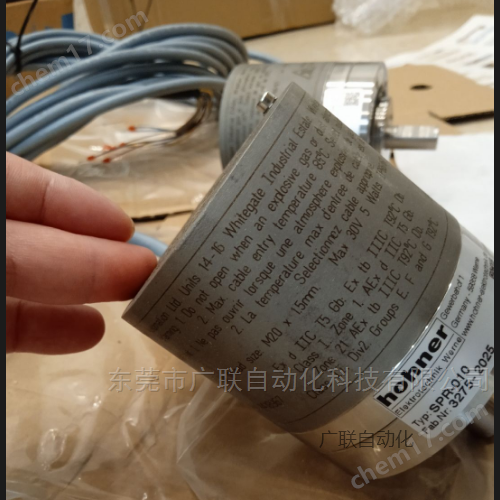

HOHNER編碼器SPR-010是一款增量式旋轉編碼器，主要用于工業領域，以下是其更多詳細介紹：

分辨率：每轉脈沖數最高可達 50000，可滿足高精度測量需求。

外形尺寸：外徑為 58mm，軸徑范圍在 6mm 至 12mm 之間，能適配多種機械設備的安裝要求。

防護性能：依據 DIN EN 60529 標準，防護等級達 IP67，具備良好的防塵、防水性能，可在較為惡劣的工業環境中穩定工作。

連接方式：支持電纜連接，也可使用工業連接器，提供軸向或徑向連接方式可選，方便用戶根據實際安裝空間和布線需求進行選擇。

輸出信號：通常為差分推挽信號，經插值處理后，可提供 10000 至 50000 脈沖，若有特殊要求，也可提供 10000 直接光脈沖（無需插值）。

安裝方式：配備靈活的法蘭，有多種配置可供選擇，常見的有 3 個直徑 3.4mm 的鉆孔，按 DIN 74 - H 標準分布，角度為 120o；也有徑向 4 個 M5.5 螺紋孔，或 3 個直徑 3.2mm 的鉆孔等安裝方式，方便安裝到不同設備上。

介紹一下HOHNER編碼器SPR-010的安裝注意事項

安裝 HOHNER 編碼器 SPR-010 時，需注意機械配合、環境適配、電氣連接等多方面細節，以確保其測量精度和長期穩定性。以下是具體安裝注意事項：

一、機械安裝要點

確保安裝同心度

編碼器軸與被測設備軸的徑向偏差需控制在 0.1mm 以內，角度偏差（軸向傾斜）不超過 0.5°。偏差過大會導致軸系受力不均，引發軸承磨損和碼盤偏心，影響精度。

建議使用柔性耦合器（如彈性聯軸器）連接兩軸，以補償微小安裝偏差，避免剛性連接帶來的應力傳遞。

控制軸向和徑向負載

安裝時避免對編碼器軸施加過大負載：軸向推力不超過 5N，徑向力不超過 10N（具體以產品手冊為準）。過度負載會導致內部軸承損壞，縮短使用壽命。

若被測軸存在軸向竄動，需在機械結構上增加限位裝置，防止竄動力傳遞到編碼器軸。

法蘭固定規范

根據 SPR-010 的法蘭配置（如 3 孔 120° 分布或 4 孔徑向分布），使用匹配規格的螺栓（建議 M3 或 M5，材質為高強度鋼）緊固，擰緊扭矩控制在 0.5-1.5N?m（避免過緊導致法蘭變形）。

安裝面需平整（平面度差≤0.05mm），若表面粗糙，可加裝薄墊片（如銅墊）調整，但需確保墊片厚度均勻，不影響同心度。

軸端連接細節

若采用軸套連接，軸套與編碼器軸的配合間隙需適中（建議 0.01-0.03mm），過松易導致打滑，過緊會增加軸系阻力。

避免在編碼器軸上直接焊接或敲擊，防止機械沖擊損壞內部元件。
