延遲、門和延遲發生器、邏輯模塊和線性門
414A宣傳冊 414A宣傳冊（A4） 414A手冊 術語“快速”表示符合電路的一般性質；也就是說，輸入脈沖被重新整形，實際的符合測量在脈沖的前沿或前沿部分進行。一個直流耦合反符合輸入端被提供用來通過直流電壓或符合脈沖符合周期重疊的脈沖來抑制符合輸出。符合輸入端交流耦合，所有四個輸入端都由輸入/輸出撥動開關控制。
快速符合裝置的分辨時間2τ可以通過10圈控件在10到110 ns的范圍內進行調整，確保精確重調分辨時間。反符合電路的分辨時間由輸入脈沖的寬度設定。
性能
| 脈沖對分辨率 | 在單個輸入端上<100 ns；對于符合事件，在符合輸出端上<1 μs。 |
| 分辨時間（2τ） | 符合信號從10到110 ns連續變化；根據反符合信號的輸入脈沖寬度設置。 |
| 溫度不穩定性 | 2τ從0到50℃變化<±0.2％/℃。 |
控件

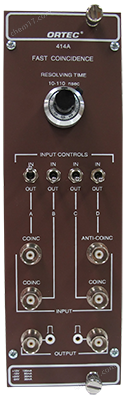

| 分辨時間 | 前面板10圈鎖定電位器，用于在10至110 ns的范圍內控制A、B和C輸入端的分辨時間。 |
| 輸入控件 | 撥動開關用于選擇所需的輸入組合，禁用到符合和反符合電路的輸入信號，而無需移除輸入同軸電纜。 |
輸入端
| 符合 | 前面板BNC連接器提供3個正極性的交流耦合符合輸入端（A、B、C）；2-V閾值，20-ns最小寬度要求；輸入50 V；阻抗> 3000 Ω。 |
| 反符合 | 前面板BNC連接器提供一個用于抑制符合輸出的直流耦合反符合輸入端（D）；+2 V閾值，20 ns最小寬度要求；輸入50 V；阻抗> 3000 Ω。 |
輸出端
| 輸出端 | 兩個獨立的緩沖符合輸出信號通過前面板BNC連接器提供≥500 ns寬和5 V最小幅度的正脈沖；交流耦合<10-Ω阻抗；通過前面板上的示波器測試點進行監控。 |
電氣和機械
| 所需 | 414A型從標準NIM電源機箱/電源獲取電源。所需電源為+24 V，30 mA; -24 V，30 mA; +12 V，120 mA; 和-12V，85mA。 |
| 重量 | 凈重 1.09千克（2.4磅）。裝運重量2.0千克（4.4磅）。 |
| 尺寸 | NIM標準雙寬模塊，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。 |
| 型號 | 描述 |
| 414A | 快速符合 |
