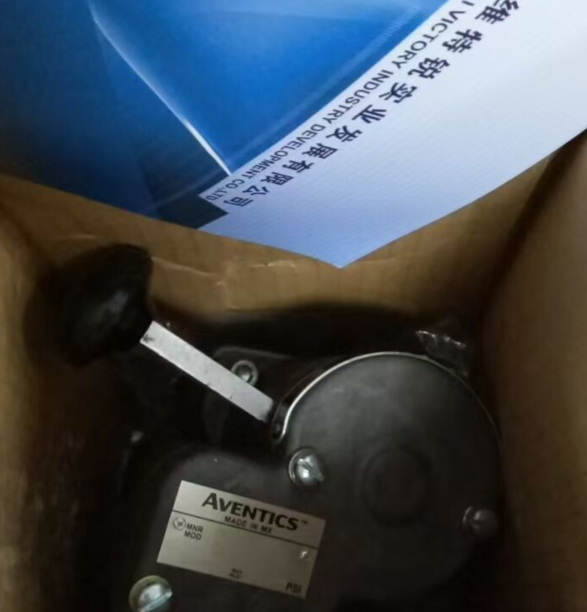

    AVENTICS R431003806气动换向阀的工作原理可通过以下分步说明：

1. 核心结构与控制逻辑

滑阀式阀芯：圆柱形阀芯带有环形槽（台肩），通过轴向移动改变流体通道。

三位五通设计：阀芯有三个稳定位置（中位、K1、K2），对应五组通道（P、A、B、R1、R2）的导通组合。

双稳态记忆：信号消失后，阀芯通过弹簧力和气压平衡保持当前位置，无需持续信号维持状态。

2. 通道导通与阀芯位置

阀芯位置通道导通关系应用场景

中位P、A、B、R1、R2均封闭无信号时锁定执行机构位置

K1触发P→A，B→R2驱动气缸伸出（如修井机升档）

K2触发P→B，A→R1驱动气缸缩回（如修井机降档）

3. 控制方式详解

加压控制：

当控制气源压力达到设定值（2.5-10 bar），压缩空气推动阀芯克服弹簧力，切换至K1或K2位置。

卸压控制：

控制压力降至阈值以下时，弹簧复位使阀芯返回中位，切断所有通道。

差压控制：

利用阀芯两端压力差驱动换向，适用于需要精准压力调节的场景（如流量控制）。

4. 双稳态记忆实现

弹簧与气压平衡：

阀芯两侧集成复位弹簧，信号消失后，弹簧力与残留气压形成平衡，使阀芯稳定在当前位置。

无信号保持：

无需持续供电或供气，适用于需要长时间保持状态的场景（如设备待机）。

通过滑阀式结构、软密封技术及双稳态逻辑，AVENTICS R431003806实现了高可靠性、低泄漏的气动控制，适用于工业自动化、石油天然气等严苛环境。
