| 产地类别 |
国产 |
价格区间 |
200万-500万 |
| 应用领域 |
环保,化工,石油,地矿,能源 |
空间分辨率 |
0.5μm |
| 工作距离50㎜ |
1μm |
样品扫描尺寸 |
400mm |
| 扫描模式 |
CT成像 |
三轴力学加载位移测量 |
压力35MPA 精度0.1%FS |
| 高强度芯样夹持器 |
φ25（30-80mm） |

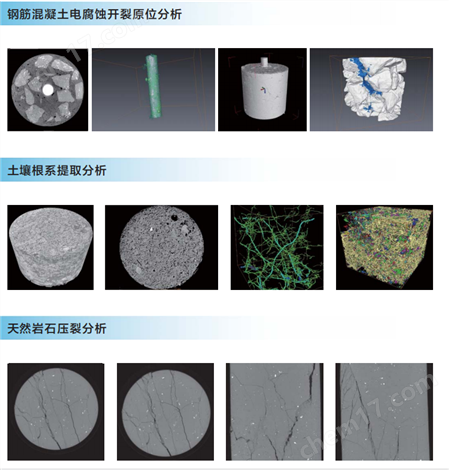

芯样CT成像分析系统通过高精度工业CT检测系统，可对样品内部的各项结构特征进行分析。根据目前的检测手段，高精度工业CT检测系统是新能源失效检测有力工具，此类型的方案不仅能在无损的状态下观察岩土类、材料类、电子类、半导体类等样品的内部结构，找到细微的失效缺陷是实验室与生产的检测工具。

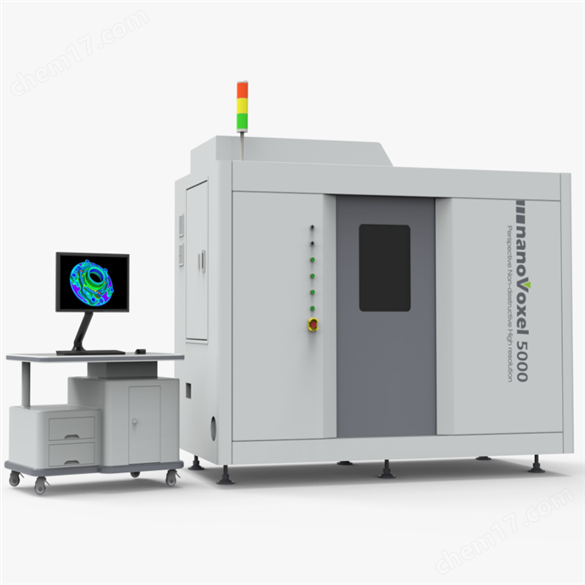

NV4000芯样CT成像分析系统
一、系统配置说明：
NV4000芯样CT成像分析系统设备部件主要包括微米焦点X射线源、纳米焦点X射线源、大尺寸高对比度数字平板探测器、高分辨光耦探测器系统、底座及立柱高精度样品扫描转台、运动控制系统、分析重构及三维数据分析软件。通过高精度工业CT检测系统，可对样品内部的各项结构特征进行分析。根据目前的检测手段，高精度工业CT检测系统是新能源失效检测有力的工具，此类型的方案不仅能在无损的状态下观察岩土类、材料类、电子类、半导体类等样品的内部结构，找到细微的失效缺陷是实验室与生产的检测工具。
二、设备设计、制造、安装满足如下国标或国际标准，并提供相关测试报告：
GB18871-2002《电离辐射防护与辐射源安全基本标准》
GBZ 117-2015《工业X射线探伤放射防护要求》
GJB5312-2014《工业射线断层析成像（CT）检测》
GJB5311-2004 《工业CT系统性能测试方法》

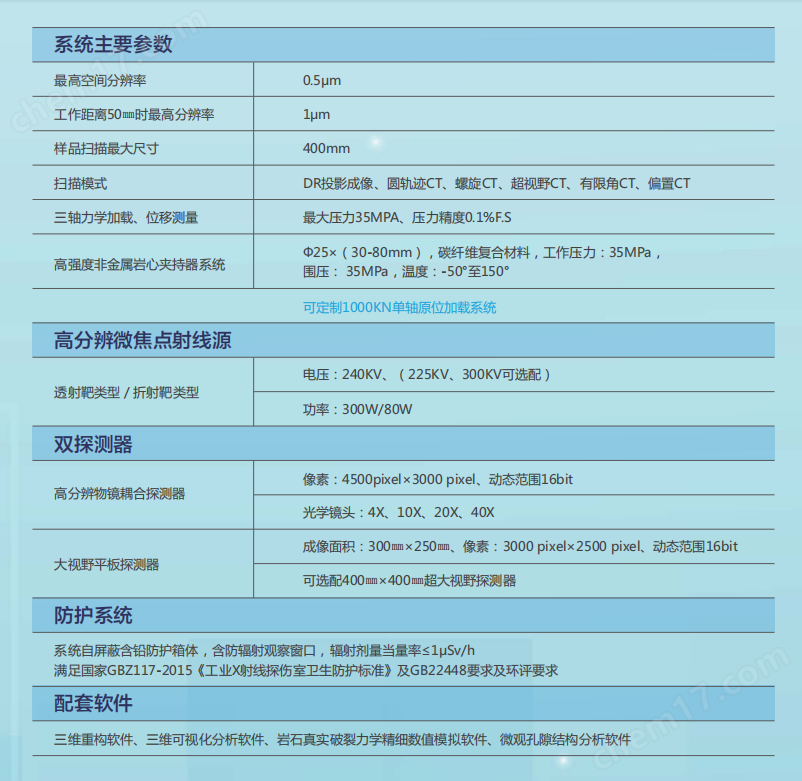

三、主要技术指标：
Dragonfly 三维可视化软件；
应用软件：Dragonfly三维可视化软件，功能包含：
1）长度、角度、剖面线、区域和直方图定量分析（Quantification）
2）图像配准与融合（Fusion），可将同一样品的两次或多次图像进行自动或手动配准；配准的图像可具有不同的空间尺度（即体素点大小和数目可以不同）；
3）图像分割（Segmentation），可创建任意多个ROI，ROI有四种显示方式；多种手动、半自动、自动分割工具；ROI之间进行布尔运算；ROI的形态学算子；使用Otsu阈值进行自动分割；欧氏距离变换；使用分水岭算法进行分割；骨干线提??；ROI文件的导入导出;
4).缺陷分析;
5).壁厚分析;
6).纤维分析;
7).2D与3D效果导出视频;
8).三角网格模型（mesh）的生成与导出;
9).二次开发（Python/C++）;
10).功能丰富界面友好,三维可视化效果,丰富的图像增强、分割与建模功能,网格数据和容积数据可同时显示,网格数据直接输出为STL, PLY, OBJ, mesh等格式数据
