IFM帶IO-Link接口的雷達液位傳感器準確監測大型儲罐液位
點擊次數：872 發布時間：2023-3-3
IFM帶IO-Link接口的雷達液位傳感器準確監測大型儲罐液位
IFM雷達液位傳感器：在工業環境中進行精確監測
準確的液位監測
LW2120雷達液位傳感器可以精確且無盲區地測量高達10米的儲罐內的液體和粘稠介質的液位。由于采用80 GHz頻率，即使在儲罐中含有蒸汽或冷凝水時，其也能確保穩定精確的測量結果。
利用天線套管（可作為附件提供），該傳感器也可在封閉金屬儲罐外使用，例如用于開口罐。雷達測量系統可以穿透非金屬罐壁，這意味著該液位傳感器甚至能從外部檢測塑料儲罐內的液位。
可精確檢測高達10 m液位的非接觸式雷達液位測量
在我們的交互模型中探索功能。
IFM雷達液位傳感器的優勢是什么？
優秀性能
80 GHz技術甚至在涉及冷凝、風、蒸汽、陽光或溫度波動等條件的嚴苛應用中也能進行專注、精確的液位測量。
非接觸式測量原理
非接觸式測量原理可防止因介質粘附或攪拌器損壞而導致故障。甚至密度、粘度、溫度、壓力和PH等過程條件也不會影響測量。
通過智能算法抑制干擾結構
干擾結構可以通過智能算法來抑制，從而盡可能減少參數設置并確保準確可靠的液位測量。
簡單設置節省成本和時間
標準的M12連接技術可以減少設置期間的錯誤。僅需一個數值來進行參數設置，因此設置非?？旖莺唵?。
使用靈活
利用天線套管（可作為附件提供），該傳感器也可在封閉塑料儲罐外以及開口罐上方使用。
IFM雷達液位傳感器LW2120應用：
儲罐
LW2120可用于監測高達10米儲罐的液位，且無盲區。
塑料儲罐
憑借穿透塑料外蓋進行測量的能力，可以隨時進行精確的液位監測。
外部使用
LW2120甚至在嚴苛的液面和環境條件下也能用于室外應用。
流量測量
利用該雷達傳感器，還可在文丘里水槽（例如Parshall、Khafagi-Venturi水槽）中實施流量測量。
連續液位傳感器（非接觸，雷達）

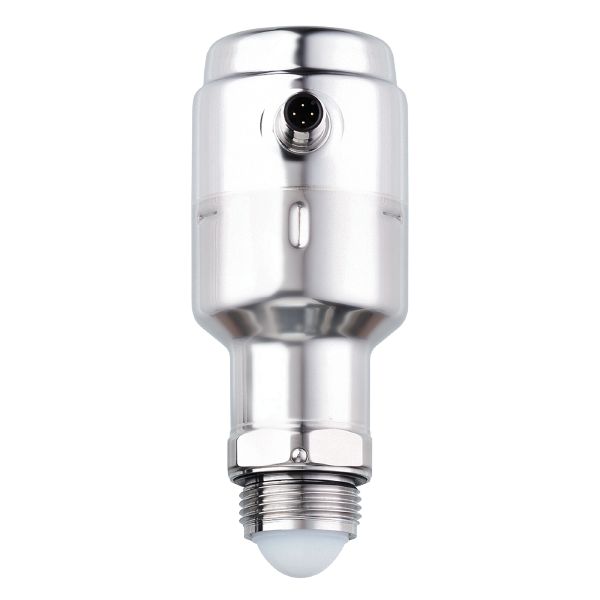

LW2120 NON-CONTACT LEVEL TRANSMITTER
利用80 GHz對高達10米的液位進行毫米級精度的測量
非接觸測量原理：不會因沉積物或磨損而發生故障
直接測量或穿透非金屬罐壁進行測量
安裝簡單且免維護
通過連接至IT系統，進行遠程傳感器參數設置和液位監測
| 產品特征 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入和輸出總數 | 數字輸出數量: 1; 模擬輸出數量: 1 | ||||||||||||
| 系統接口 | G 1 Aseptoflex Vario | ||||||||||||
| 應用 | |||||||||||||
| 特殊的性能 | 鍍金觸點 | ||||||||||||
| 介質的介電常數 | ≥ 2 | ||||||||||||
| 推薦介質 | 水; 水為基本的介質 | ||||||||||||
| 過程溫度 [°C] | -40...150; (see diagram and note under remarks) | ||||||||||||
| 料位變化速度最大值 [mm/s] | 200 | ||||||||||||
| 抗壓強度 [bar] | 8 | ||||||||||||
| 注意抗壓強度 |
| ||||||||||||
| 耐真空 [mbar] | -1000 | ||||||||||||
| 允許工作壓力的最大值（用于應用程序符合CRN標準） [bar] | 8 | ||||||||||||
| 無線電核準 | EU/RED; Vereinigtes K?nigreich; 韓國 | ||||||||||||
| 關于無線電認證的說明 |
| ||||||||||||
| 電氣數據 | |||||||||||||
| 工作電壓 [V] | 18...30 DC | ||||||||||||
| 電流損耗 [mA] | < 80 | ||||||||||||
| 防護等級 | III | ||||||||||||
| 反相保護 | 有 | ||||||||||||
| 開機延遲時間 [s] | < 15 | ||||||||||||
| 測量原理 | FMCW（80 GHz技術）; 頻率范圍77 - 81 Hz | ||||||||||||
| 總的輸入/輸出 | |||||||||||||
| 輸入和輸出總數 | 數字輸出數量: 1; 模擬輸出數量: 1 | ||||||||||||
| 輸出 | |||||||||||||
| 輸出數量 | 2 | ||||||||||||
| 輸出信號 | 開關信號; 模擬信號; IO-Link | ||||||||||||
| 電氣設計 | PNP/NPN | ||||||||||||
| 數字輸出數量 | 1; (2 可設定參數) | ||||||||||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||||||||||
| 開關量輸出DC電壓降最大值 [V] | 2.5 | ||||||||||||
| 開關量輸出DC的持續電流負載 [mA] | 50 | ||||||||||||
| 模擬輸出數量 | 1 | ||||||||||||
| 模擬電流輸出 [mA] | 4...20, 可逆; (可調整量程) | ||||||||||||
| 負載最大值 [Ω] | 43,5 * (Ub – 18) + 600 Ω | ||||||||||||
| 短路保護 | 有 | ||||||||||||
| 短路保護類型 | 脈沖 | ||||||||||||
| 過載保護 | 有 | ||||||||||||
| 測量/設定范圍 | |||||||||||||
| 測量范圍 [m] | 10; (參見示意圖：) | ||||||||||||
| 測量頻率 [Hz] | > 3 | ||||||||||||
| 精度/偏差 | |||||||||||||

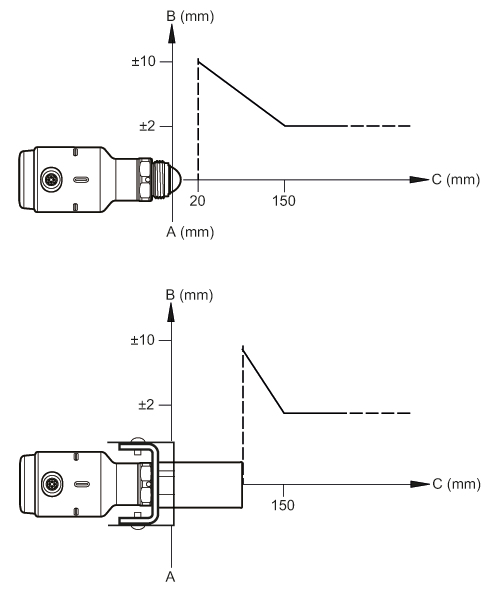

| 精確度 |
| ||||||||||||
| 分辨率 [mm] | 1 | ||||||||||||
| 零信號(電流) [mA] | 3.8 | ||||||||||||
| 全信號（電流） [mA] | 20.5 | ||||||||||||
| 溫度變化率 /10 K | ± 1 mm | ||||||||||||
| 反應時間 | |||||||||||||
| 反應時間 [ms] | 330 | ||||||||||||
| 接口 | |||||||||||||
| 通信接口 | IO-Link | ||||||||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||||||||
| IO-Link revision | 1.1 | ||||||||||||
| SDCI標準 | IEC 61131-9 | ||||||||||||
| 外形 | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | ||||||||||||
| SIO模式 | 有 | ||||||||||||
| 必需的mater port type | A | ||||||||||||
| 模擬過程數據 | 1 | ||||||||||||
| 二位輸出過程數據 | 2 | ||||||||||||
| 處理周期最小值 [ms] | 6 | ||||||||||||
| 支持的DeviceID |
| ||||||||||||
| 工作條件 | |||||||||||||
| 環境溫度 [°C] | -40...80 | ||||||||||||
| 注意環境溫度 |
| ||||||||||||
| 存儲溫度 [°C] | -40...90 | ||||||||||||
| 外殼防護等級 | IP 68; IP 69K | ||||||||||||
| 認證/測試 | |||||||||||||
| EMC電磁兼容 |
| ||||||||||||
| 抗沖擊 |
| ||||||||||||
| 抗震 |
| ||||||||||||
| MTTF [年] | 330 | ||||||||||||
| 機械技術數據 | |||||||||||||
| 重量 [g] | 723.8 | ||||||||||||
| 原材料 | 不銹鋼(1.4404 / 316L); PA; FKM; FVMQ | ||||||||||||
| 材料(接液部件) | PTFE; EPDM; FVMQ when used without Aseptoflex Vario adapter | ||||||||||||
| 系統接口 | G 1 Aseptoflex Vario | ||||||||||||
| 接液部件的表面特性Ra/Rz | < 0.76 | ||||||||||||
| 注釋 | |||||||||||||
| 說明 | 初始設置需使用IO-Link主站和參數設置軟件（例如moneo或LR DEVICE）; 適用于高過程溫度：過程連接處的溫度起決定性作用。實際介質溫度可能更高。; use according to FDA compliance only in conjunction with a hygienic adapter | ||||||||||||
| 包裝單位 | 1 件 | ||||||||||||
| 電氣連接 | |||||||||||||
| 接口 | 接插件: 1 x M12; 譯碼: A; 觸頭: 鍍金的 | ||||||||||||
| 圖表 | |||||||||||||
| |||||||||||||
| |||||||||||||
| |||||||||||||
