HOBT-6200無線高壓核相器

一、概 述

HOBT-6200無線高壓核相器，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

二、安全事項

1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。

2、所測試絕緣桿電壓等級為 ≤220KV 。

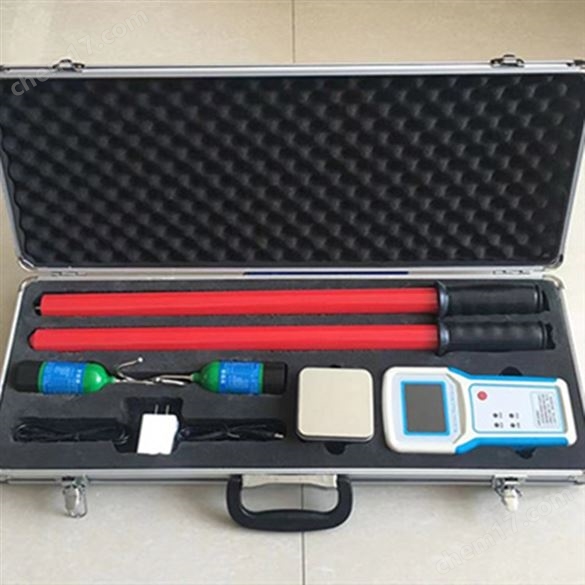

三、設備清單

    ①鋁合金包裝箱一個

     ②主機一臺

     ③校驗插頭線

     ④電源充電器一只

     ⑤絕緣桿兩根

⑥X，Y采集器各一只

⑦1.5V電池10節

⑧說明書一本

⑨出廠報告一份

⑩裝箱清單一份

四、技術特性

    1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、、、  。

    2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。

3、自動關機：開機后8分鐘左右主機自動關機。

4、接觸被測強電場時，儀器會自動報警。

五、技術指標

    ①準確度：同相誤差≤15°，不同相誤差≤15°

    ②采樣速率 3 次 / 秒

③X和Y采集器電源電壓為7.5V ±1.5V

    ④X和Y采集器工作電流≤4mA

    ⑤主機和 X、Y采集器的視距傳輸距離為約100m

⑥工作環境：-35°┉ +50° 濕度：≤95%RH

⑦儲存環境：-40°┉ +55° 濕度：≤95%RH

⑧本產品主機所測電壓等級為 0.38KV┉220KV

六、使用方法

1 、主機檢測

（1）系統自校：

把產品附帶的專用測試線插頭插入交流220V電源中，另一端的兩個信號測試環分別套在采集頭X和Y的采集頭處。主機顯示屏應顯示X、Y同相，如X、Y均不顯示，應將220V插頭調換即可。注意：不得接觸金屬部位

（2）現場校驗

現場核相時，先將兩棒放到同一相上自校。

2、使用方法

注：拿起主機先將左側電源開關往上推，后打開主機開關！

1.X采集器顯示          2.Y采集器顯示

3.X采集器電池電力不足  4.Y采集器電池電力不足

5.X采集器的相位波形    6.Y采集器的相位波形

7.主機電源             8.相位差顯示

9.X的頻率             10.Y的頻率

① 核相定性同相或不同相，以漢字顯示為準。

核相時看主機各種顯示：

②X 和 Y 分別表示收到 X 和 Y 棒的信號。

③在 X 下方出現或在 Y 下方出現 則說明 X 棒或 Y 棒電池電壓低。

④在 X 和 Y 的上方出現 說明主機電壓的高低。

⑤在顯示屏的上方出現“無線高壓核相儀"說明主機已開機。

⑥在 X 棒、 Y 棒或主機電池電壓低時，本系統應能正常工作一段時間，必須更換電池。注：X棒和Y棒應同時更換電池。

⑦如主機顯示屏出現異?，F(xiàn)象,則應關機再開機，主機則會自動恢復正常。
