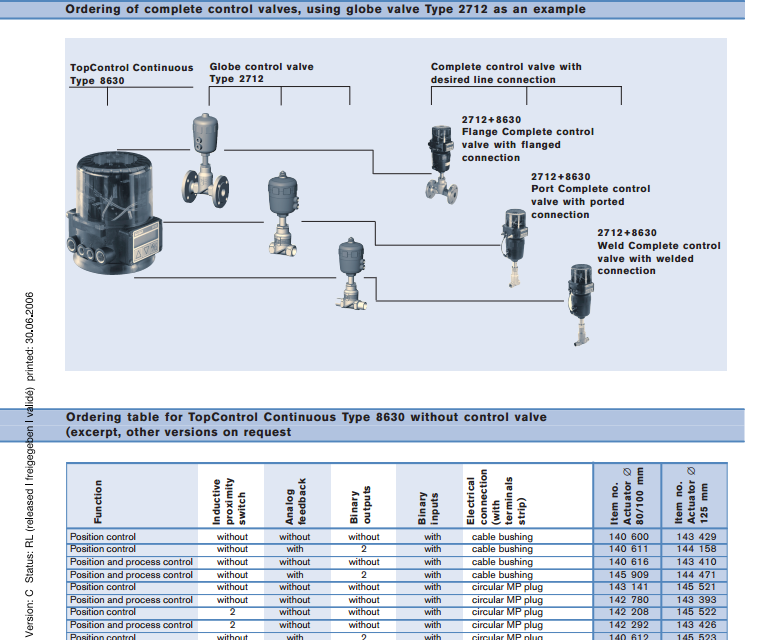

寶德BURKERT寶帝8630型定位器資料介紹
BURKERT寶帝8630型定位器,該TopControl連續式8630可以作為一個智能電氣閥門定位器的氣動驅動控制閥與活塞式執行機構,
如該系列的2702,2712,2730,2731和2731K,作為以及球閥和蝶閥氣動角行程執行機構。連同氣動致動器,它形成一個光學和功能單元。
隨著其眾多的軟件功能,TopControl連續型8630也可以被用來作為過程控制器具有PID特性。在這情況下的處理控制回路時的重疊
定位環級聯結構。這個過程值直接導致了TopControl為標準電流信號,頻率或PT-100信號。
該控制系統可以用于各種在流體技術控制任務。
BURKERT寶帝8630型定位器;8630型主要功能:
•位置傳感器連續測量
在氣動的當前位置的致動器,
•微處理器控制的電子產品
信號處理,實際/設定
相比之下,控制和閥驅動器,
•氣動定位系統的單個或
雙作用執行機構。
8630型技術數據
外殼材料PPE/ PA
覆蓋材料的PSU(透明)
密封材質NBR
控制介質質量等級符合DIN ISO8573-1
含塵量的5級(40微米粒徑)
5顆粒密度級(10毫克/立方米)
壓力露點3級(-20°C)
油濃度的5級(25毫克/立方米)
控制空氣溫度-10... +50°C
環境溫度-10... +50°C
定位系統進行加壓和/或排出的充氣
活塞式執行機構
單作用執行機構2電磁閥
雙作用執行機構4電磁閥
控制氣動套筒G 1/4
不擴散條約四分之一;根據要求RC四分之一
供應壓力3 ...7 BAR1)
通流容量QNN100升/分鐘(加壓和排氣)
(控制閥)
內在的耗氣量0升/分鐘
位置傳感系統高分辨率導電塑料
電位器,加上不會玩
于致動器的活塞桿。
工作電壓24 V DC±10%
殘余紋波10%,不是工業的DC!
消耗功率<5瓦
電氣連接3軸襯(約M16x1.5帶螺絲端子)
圓形多極插頭
設定值設定0/4到20 mA,0?5月10日V
180輸入阻抗與0/4... 20 mA的
設定信號19 K的0 ...5月10日V
傳感器輸入4... 20 mA的
過程控制的Pt100,頻率
過程180的輸入阻抗為4... 20 mA的
值信號17 K的頻率
650480 KOMP-000-2712-F650-480-00-650480
650570 KOMP-000-2712-F650-570-00-650570
650662 KOMP-001-0127-G642-842-00-650662Y
650688 KOMP-012-V011-G013-605-00-650688
650785 KOMP-014-0127-F650-785-00-650785
650865 KOMP-000-8633-G650-865-00-650865
650927 KOMP-000-2712-F650-927-00-650927
651356 KOMP-014-0127-F628-787-00-651356
651379 KOMP-005-6604-F653-131-00-651379
651410 KOMP-000-6104-F651-410-00-651410
651434 KOMP-001-6604-G651-434-00-651434
651507 KOMP-005-0127-F651-510-00-651507
651509 KOMP-005-0127-F651-510-00-651509
651522 KOMP-005-0127-F651-510-00-651522
651643 KOMP-050-2712-G651-643-00-651643
651644 KOMP-050-2712-G651-643-00-651644
651645 KOMP-050-2712-G651-643-00-651645
651652 KOMP-000-8630-G651-652-00-651652K
651653 KOMP-000-8630-G651-653-00-651653L
651694 KOMP-000-8006-F651-694-00-651694
651697 KOMP-700-8630-F651-697-00-651697
651698 KOMP-000-2712-F651-698-00-651698
651772 KOMP-700-8635-G651-772-00-651772
651775 KOMP-016-8631-F651-775-00-651775
651787 KOMP-700-8630-G651-787-00-651787
651792 KOMP-700-8630-G651-792-00-651792
651793 KOMP-700-8630-G651-793-00-651793
651795 KOMP-700-8631-G651-795-00-651795
651796 KOMP-700-8630-G651-796-00-651796
651797 KOMP-700-8630-G651-797-00-651797
651798 KOMP-707-8630-G651-798-00-651798
652011 KOMP-000-8631-G652-011-00-652011
652012 KOMP-000-8631-G652-011-00-652012
652214 KOMP-500-0311-4104-326-02-652214
652272 KOMP-000-8640-F652-272-00-652272
652363 KOMP-024-V213-F652-363-00-652363
652382 KOMP-707-6227-G652-382-00-652382
652383 KOMP-012-V013-G652-383-00-652383
652432 KOMP-012-0256-1216-001-00-652432
652503 KOMP-015-V014-F652-503-00-652503
652573 KOMP-000-2012-F652-573-00-652573
652600 KOMP-027-2030-F652-600-00-652600V
