储能系统一般由电池柜、汇流柜、逆变器、配电柜、BMS系统、热管理系统、消防系统等组成。

其中对于电池的监控管理非常重要，因此需要设置绝缘监测装置来监测绝缘。

安装于储能电池直流汇流正负极

1、功能特点

■电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。

■电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压。

■过欠压报警功能。产品可以监测直流系统电压波动情况，当出现过压或欠压时，能及时发出报警信号。

■预警报警功能。产品具有2组独立可调的设定值，可以设定预警值和报警值。

■LED指示功能。产品面板具有运行、通讯和故障、过压、欠压LED指示灯，可以显示产品状态。

■LCD显示功能。产品采用128*32点阵液晶显示，可以显示参数信息。

■继电器输出功能。产品具有3路继电器输出，可以选择?？蛘叱１漳Ｊ?。

■事件记录功能。产品能够记录报警发生的时间和故障类型，方便工作人员排查故障。

■通讯组网功能。产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

■导轨安装。产品采用标准35mm导轨安装。

■插拔端子。产品采用插拔端子接线，方便接线和安装。

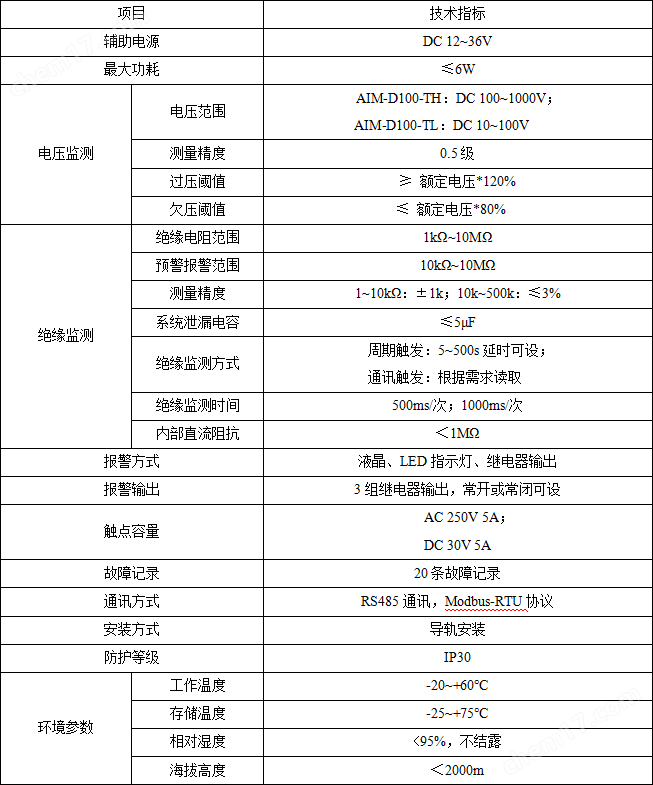

2、技术参数

3、外形及安装

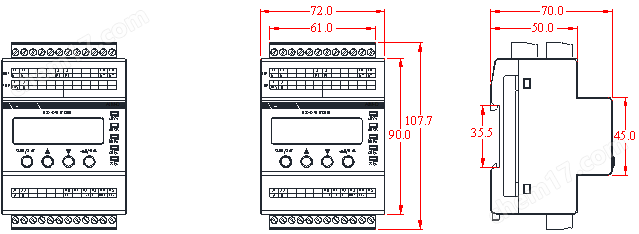

AIM-D100-T系列直流绝缘监测仪采用塑料外壳，其外形尺寸如下图所示。（单位：mm）

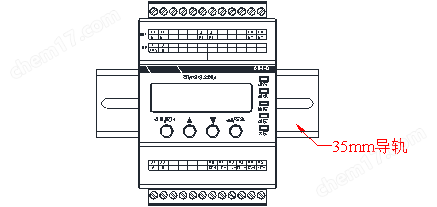

AIM-D100-T系列绝缘监测仪采用导轨式的安装方式，将仪表装在标准35mm导轨上，用卡扣固定，便可完成安装。如下图所示：

AIM-D100-T系列直流绝缘监测仪产品顶部、底部均具有接线端子，顶部接线端子如下图所示：

仪表顶部分成两排接线端子。TOP行接线端子为仪表辅助电源，需要接入DC 24V电源，1号接入电源正极，2号接入电源负极。BOT行接线端子为接入系统接线，11号为接入直流系统正极，14号为接入直流系统负极，3号为接入现场PE接地排。

下部接线端子如下图所示：

仪表下端接线端子21，22号端子为RS485通讯端子，21号接入A端，22号接入B端，不能接反。40~45号端子为继电器输出端子，40、41号为DO1输出， 42、43号为DO2输出，绝缘预警时，DO2动作，绝缘报警时，DO1和DO2动作。44、45号为DO3输出，过欠压报警时，DO3动作。继电器输出可以设置?？蛘叱１漳Ｊ?，可以外接蜂鸣器或者声光报警器，继电器为无源输出，需要外加电源。

接线规格说明：

辅助电源、功能接地、直流系统正负极接线、继电器输出接线，可以选用1.5mm2的多芯铜线。RS485通讯接线可以选用0.75~1.5mm2的屏蔽双绞线。

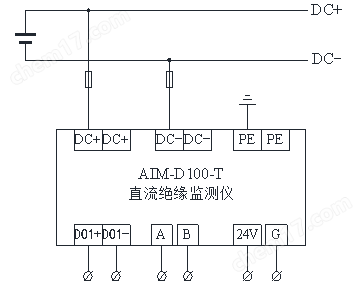

AIM-D100-T系列直流绝缘监测仪监测直流系统时接线方式如下示意图所示：
