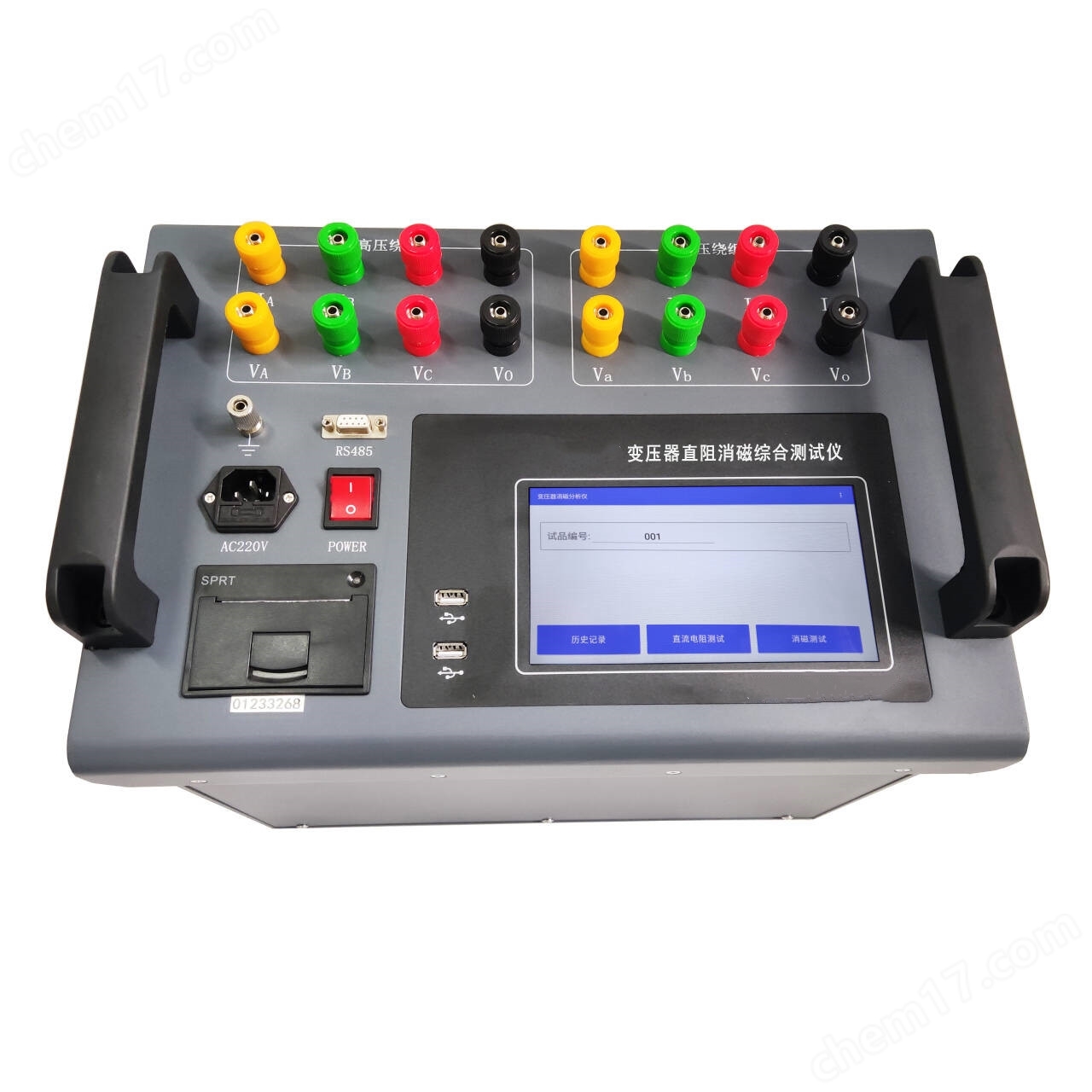

JYR（50/40E）变压器直流电阻测试仪

一、概述

变压器的直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。变压器温升直阻试验是变压器出厂的必测项目。为了满足变压器直流电阻快速测量的需要，JYR（50/40E）变压器直流电阻测试仪采用全新第三代电源技术，具有电源效率高、测量量程广、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有温升定时，自动保存及打印温升数据，配合上位机可将温升数据生成温升曲线。具有自动放电和放电指示功能。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、本仪表属高精密仪表，应避免剧烈振动。

5、对本仪器的维修、维护和调试应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电报警音停止后，再切换变压器档位。

8、在测试过程中，禁止拆卸和移动测试夹和供电线路。

三、性能特点

1、本仪器输出电流大（最大可以输出50/40A），充电电压高（可以输出50V）。

2、测量范围宽（0Ω-40KΩ），能测量变压器、互感器等感性直流电阻。

3、本机针对铁芯五柱大容量变压器低压稳定时间较长的问题，具备YNd、YNyn、Dyn的各组别依据磁路自动助磁功能，能满足变压器温升试验对时间的要求。

4、 本机还具备双通道测量以及选相测量，自定义温升定时，实时采样，实时打印输出，使温升试验成为一件简单方便的事情。

5、 常规模式下具有温度折算功能，助磁及选相测量,完成三相测试自动计算不平衡率。

6、具有完善的?；さ缏?，音响放电报警，指示清晰，可靠性强减少误操作。

7、彩色大屏幕，触控操作，简单方便，显示数据清晰易读。

8、仪器带有万年历、100组常规数据存储、3次温升试验数据存储，常规模式温度自动换算等功能，关机不丢失数据。并且设有“U盘”接口方便导出温升数据以供查阅及生成温升曲线。

9、本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。

10、   本机具有输入误接AC380V电源?；けňδ?，减少误操作对仪器的损害。

11、   本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

四、技术指标：

      输出电压：50V

      输出电流：50/40A、20A、10A、3A、1A、0.3A、0.1A、0.02 A

      测试范围：     0Ω——1Ω       (50A)

0Ω——1.2Ω      (40A)

                  0.001Ω——2.5Ω     (20A)

                  0.002Ω——5Ω     (10A)

                  0.006Ω——16Ω    (3A)

                  0.02Ω——50Ω     (1A)

                  0.08Ω——160Ω     (0.3A)

0.2Ω——500Ω     (0.1A)

                  30 Ω——40000Ω    (0.02A)

        准确度：0.2%±0.2μΩ

        最小分辨率：0.01 μΩ

        输入电源：AC220V±10%；50HZ±1 HZ

工作温度：-20℃～40℃

相对湿度：≤90%RH，无结露

体积：长412mm宽290mm高330mm

净重：约22kg
