CYKY-VLF-150 2600度150克真空悬浮熔炼炉
- 公司名称 郑州成越科学仪器有限公司
- 品牌
- 型号 CYKY-VLF-150
- 产地
- 厂商性质 生产厂家
- 更新时间 2025/7/30 17:10:01
- 访问次数 26
联系方式：张经理13938563701 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!

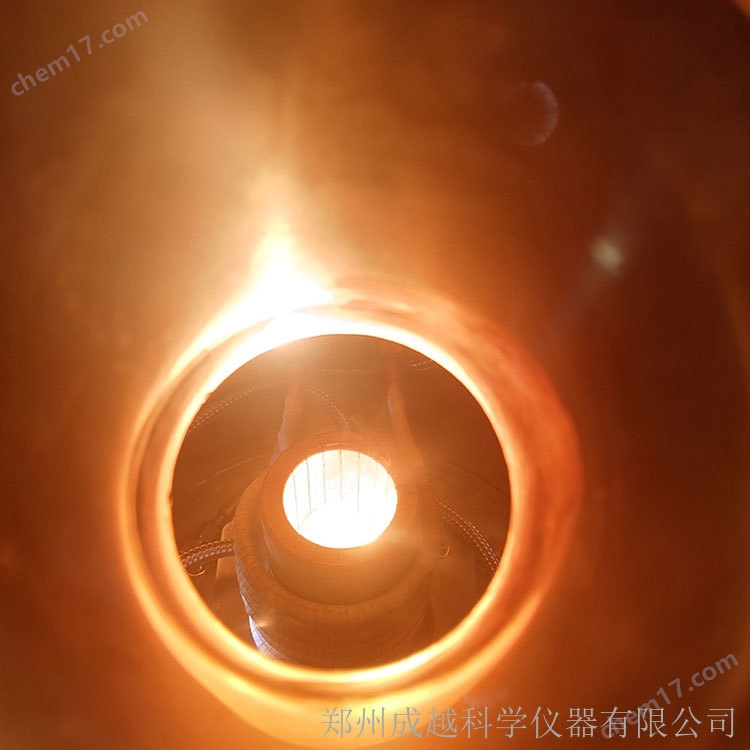

真空感应悬浮熔炼炉是将分瓣水冷铜坩埚置于强大的交变磁场中，利用感应涡流加热水冷铜坩埚中的金属使其融化，依靠电磁力使熔融金属与水冷铜坩埚不产生密切接触。这样就避免了坩埚对需要熔炼材料的污染，从而能够熔炼出高纯度的金属材料。通过精练后在水冷铜坩埚内的液态合金也可以通过旋转浇注入锭模中，可以得到组织致密的合金锭。真空悬浮熔炼炉适用于钛锆、稀土材料等活性金属的熔炼，钛铝合金的熔炼与精密铸造。主要应用于生产高纯金属材料、半导体单晶材料、高熔点合金和3D打印等行业。
技术参数：
| 熔炼炉
| 型号 | CYKY-IMC-150 | ||
| ZUI大熔炼重量（按钛液计算） | 150g | |||
| ZUI高加热温度 | 2600 | |||
| 悬浮电源 | ZUI大输入功率 | 60KW | ||
| ZUI大输出功率 | 54KW | |||
| 采用电源 | IGBT悬浮专用电源 | |||
| 振荡频率 | 15-30KHZ（频率自动跟踪） | |||
| 冷却水要求 | 电源≥0.2MPa 坩埚 ≥0.35MPa | |||
| 感应线圈 | 悬浮炉专用线圈 | |||
| 输入电压 | 三相380V 50 HZ | |||
| 融化速率 | 10~15min | |||
| 坩埚 | 悬浮专用水冷铜坩埚 | |||
| 坩埚内尺寸 | Dia24X40mm | |||
| 腔体内尺寸 | Dia490X520 | |||
| 腔体真空度 | < 5X10 -3Pa | |||
| 坩埚可倾倒旋转角度 | 0-360度 （可任意角度偏转） | |||
| 观察窗尺寸 | Dia 90mm | |||
| 真空机组
| 机组输入电压 | 380V /220V | ||
| 波纹管 | KF40X1000 | |||
| 真空挡板阀 | KF40 | |||
| 分子泵 （方案一）
| 分子泵型号 | FF160/620 | ||
| 输入电压 | 220V | |||
| 分子泵进气口法兰 | DN150 | |||
| 分子泵抽气速率L/S（对空气） | 600 | |||
| 分子泵极限压强（Pa) | 6×10-7 | |||
| 冷却方式 | 水冷 | |||
| 冷却水压（MPa） | 0.1-0.2 | |||
| 冷却水温度 | <25℃ | |||
| 环境温度 | 0~40℃ | |||
| 建议启动压强 | <100Pa | |||
| 前机真空泵TRP-24
| 功率 | 0.75KW | ||
| 电压 | 220V | |||
| 转速 | 1450rpm | |||
| 进气口径 | KF25/KF40 | |||
| 前机泵抽气速率（L/S） | 6 | |||
| 极限压强 | 4X10 -2Pa | |||
| 扩散泵TK150
| 电压 | 220V | ||
| 功率 | 1000W | |||
| 极限真空度（在无泄露时） | 10E-5 | |||
| 进气接口 | DN150 | |||
| 出气接口 | DN40 | |||
| 注入油量 | 0.3L | |||
| 抽气速率（N2） | 1000L/S | |||
|
复合真空计 | 复合真空计型号 | ZDF | ||
| 电源 | 220V 55W | |||
| 控制精度 | ± 1% | |||
| 真空计测量范围 | 10-5 -10 5 Pa | |||
