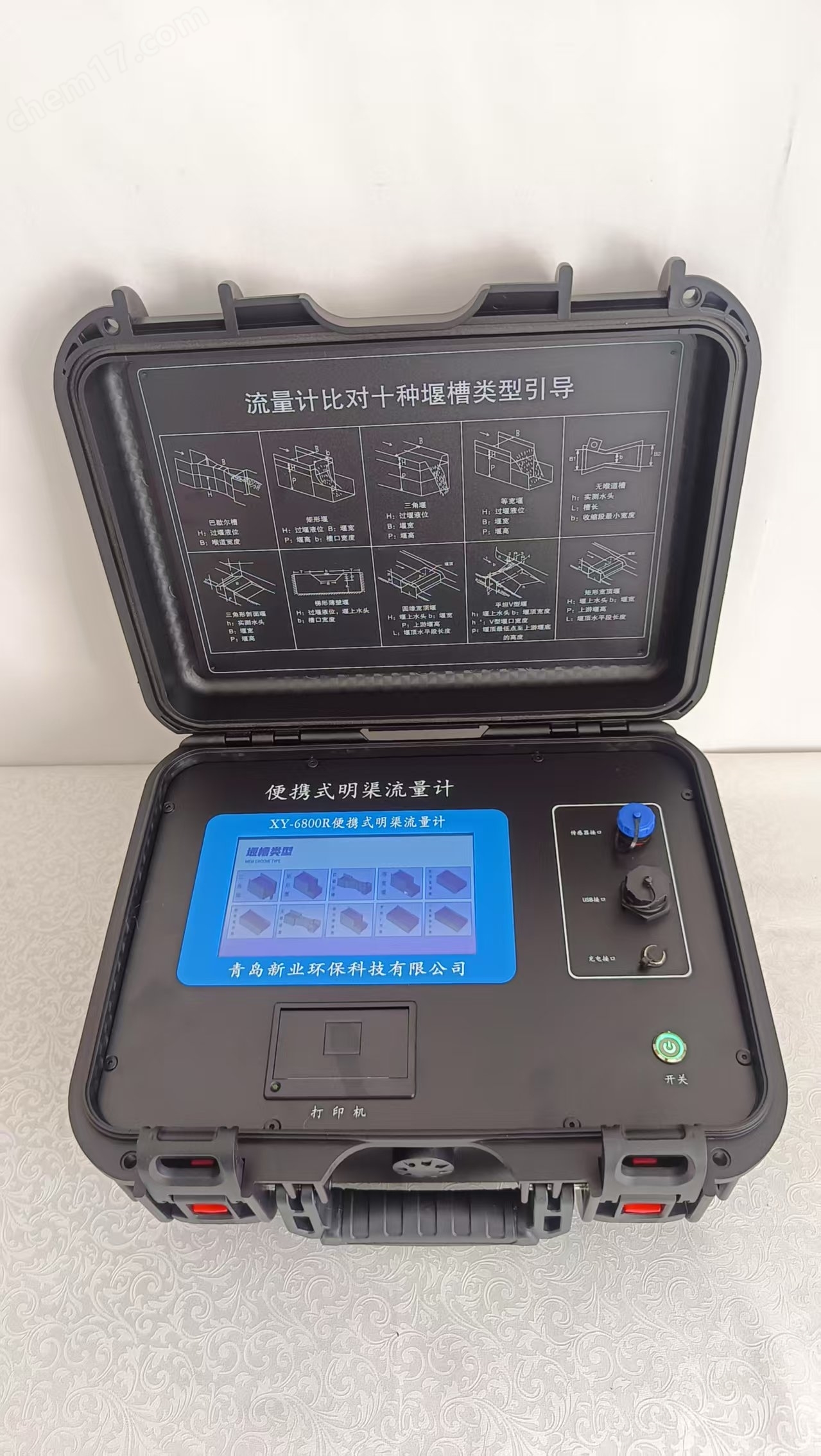

超声波便携式明渠流量计

一、功能特点

(1) 超声波便携式明渠流量计 适应于十种堰型：三角堰、矩形堰、等宽堰、巴歇尔槽、矩形宽顶堰、圆缘宽顶堰、梯形薄壁堰、无喉道槽、三角形剖面堰、平坦V型堰；

(2) 高精度信号采集?？?，24 位采集精度，测量数据真实有效；

(3) 7寸大屏幕彩色液晶触摸屏，触控引导式操作，操作过程简便；

(4) 测试过程实时显示液位及瞬时流量数值，并以曲线形式显示，直观清晰变化趋势。

(5) 周边环境显示，可实时进行大气压、温度检测记录；

(6) 可选配定位功能，支持BDS/GPS卫星导航系统的单系统定位，以及任意组合的多系统联合定位；

(7) 友好的人机交互界面，图文结合，无需专业知识即可对仪器进行操作；

(8) 仪器带有微型打印机，可现场直接打印测量数据；

(9) 数据记录可通过USB导出U盘，输出至电脑，便于用户对数据进行统计分析；

(10) 可存储 20000 次的测量历史记录；

(11) 内含大容量锂电池，一次充电可连续测量72 小时；

(12) 流量计内置智能化电源管理系统，延长电池使用寿命；

(13) 开机密码进入，有效保护测量比对数据及结果；

(14) 手提箱式设计，整机重量轻，方便用户携带。

二、技术指标

? 流量测量范围：0~40m³/s；

? 流量测量频次：3 次/s；

? 液位分辨率：0.1mm

? 液位测量差：≤0.5mm；

? 流量测量差：≤±1%；

? 传感器量程：1米（标配），2米（选配）。

? 信号输出方式：USB；

? 工作环境湿度：≤ 85%；

? 工作环境温度： 10℃~40℃；

? 测量温度范围：-40℃-80℃

? 测量大气压范围：0-120Kpa

? 定位精度：2.5米，冷启动捕获灵敏度：-148dBm 跟踪灵敏度：-162dBm。

? 充电电源：AC 220V ±15%；

? 内置电池：DC 16.8V，锂电池；电池供电连续工作时间：72 h；

? 外形尺寸：400mm×300mm×110mm（主机），900×100×100（附件包）；

? 整机重量： 约4kg。

三、执行标准：

JJG711-1990《明渠堰槽流量计试行检定规程》

HJ/T15-2019《超声波明渠污水流量计技术要求及检测方法》

HJ 354-2019《水污染源在线监测系统(CODCr、NH3-N 等)验收技术规范》

HJ355-2019水污染源在线监测系统(CODc、NH-N等)运行技术规范
