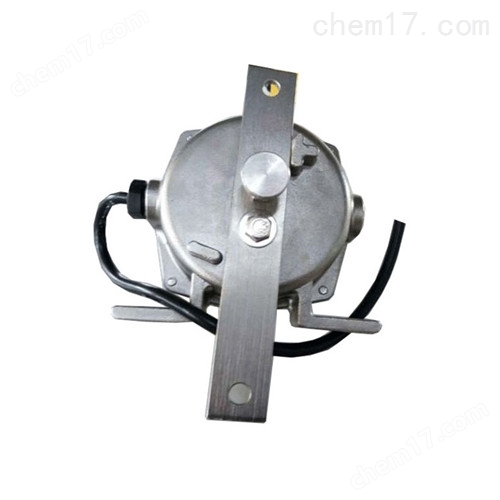

HOLS-LXB不锈钢拉绳开关齿式单动棘轮机构有哪些

HOLS-LXB不锈钢拉绳开关中若采用齿式单动棘轮机构，其核心设计需围绕单向间歇传动与紧急制动功能展开，结合不锈钢材质特性与拉绳开关应用场景，其典型机构组成及设计要点如下：

一、齿式单动棘轮机构的核心组成

1、棘轮（不锈钢材质）

齿形设计：通常采用不对称梯形齿，齿顶较宽、齿根较窄，以增强齿面强度，减少应力集中。例如，齿顶宽度可设计为齿距的1/3，齿根圆角半径不小于0.3mm。

模数与齿数：模数（m）根据HOLS-LXB拉绳开关的负载和尺寸确定，一般取0.5-2mm；齿数（z）需满足最小转角要求，例如，若需每次拉动拉绳触发15°转动，则齿数z=360°/15°=24齿。

不锈钢材质：选用304或316不锈钢，表面进行抛光处理（表面粗糙度Ra≤0.8μm），以减少摩擦磨损和腐蚀。

2、单动棘爪（不锈钢材质）

结构形式：采用直推式单动棘爪，一端铰接于开关外壳，另一端为工作端，插入棘轮齿槽。棘爪工作面需进行淬火处理（HRC45-50），以提高耐磨性。

复位方式：通过弹簧复位，弹簧刚度需适中，确保棘爪在拉绳释放后能迅速脱离棘轮齿槽，避免卡滞。例如，弹簧力可设计为5-10N，具体根据拉绳张力测试确定。

3、止逆棘爪（不锈钢材质）

功能：防止棘轮反向转动，确?？卦诖シ⒑蟊３炙ㄗ刺敝潦侄次?。

设计要点：与棘轮齿背接触面采用圆弧过渡，减少冲击噪声；接触压力通过弹簧调节，一般设置为2-5N。

4、机架与外壳（不锈钢材质）

结构：采用密封式设计，防护等级达到IP67，防止灰尘和水进入。外壳与机架通过O型圈密封，密封圈材质选用氟橡胶（耐温-20℃至200℃）。

安装方式：机架底部设计M8螺纹孔，便于固定在输送机侧板；拉绳入口处设置导向轮，减少拉绳磨损。

二、工作原理与运动特性

1、单向间歇传动

当拉绳被拉动时，棘爪插入棘轮齿槽，推动棘轮转动一定角度（如15°）；拉绳释放后，棘爪在弹簧作用下脱离齿槽，而止逆棘爪阻止棘轮反向转动，实现单向锁定。

动程调节：通过更换不同模数的棘轮或调整棘爪铰接点位置，可改变每次触发的转动角度。例如，将棘爪铰接点向棘轮中心移动1mm，转动角度可减小约5°。

2、紧急制动功能

当输送机发生紧急情况时，拉绳被快速拉动，棘轮迅速转动并触发内部微动开关，切断控制电路，实现紧急?；?/span>

响应时间：从拉绳拉动到电路切断的响应时间需≤50ms，确保安全。

三、典型应用场景

1、带式输送机?；?/span>

在煤矿、港口等场景中，HOLS-LXB不锈钢拉绳开关通过齿式单动棘轮机构实现紧急停机。例如，某港口输送机系统采用模数m=1.5mm、齿数z=30的棘轮，每次拉动拉绳触发12°转动，响应时间35ms，满足安全要求。

2、自动化生产线安全防护

在汽车制造生产线中，HOLS-LXB拉绳开关用于防止设备误操作。例如，某焊接工位采用316不锈钢棘轮机构，齿形为不对称梯形，齿顶宽度0.8mm，经10万次疲劳测试后，齿面磨损量≤0.02mm，可靠性高。

四、设计优化方向

1、降噪设计

在棘爪与棘轮接触面粘贴阻尼材料（如丁腈橡胶），可降低冲击噪声5-10dB。

优化齿形参数，如将齿顶圆角半径从0.3mm增大至0.5mm，可减少噪声3-5dB。

2、耐磨性提升

在棘轮齿面和棘爪工作面涂覆DLC（类金刚石碳）涂层，硬度可达2000-3000HV，耐磨性提高3-5倍。

定期润滑（如每3个月涂抹锂基润滑脂），可延长使用寿命20%以上。
