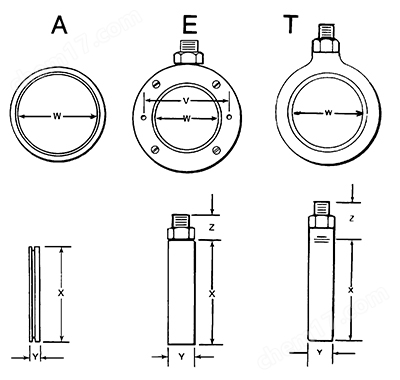

订购时必须指定安装座。A 这是一个“环形安装座”；即硅晶片在其环上，没有输出连接器。这种不常使用的布局可应特殊要求提供。适用于40 μm至100 μm的探测器。
E 这是一种特殊类型的传输安装座，可以小心调节其四个螺钉，以避免对特别脆弱的硅晶片施加过大的压力。适用于厚度达40.0 μm的探测器。注意：通过移除螺钉，可以拆卸E安装座。V尺寸提供适合0.080螺钉、直径为1.7 mm的安装孔之间的距离。
T 侧面的Microdot连接器（向后开口），耗尽深度>40.0 μm。
尺寸以毫米为单位。
探测器尺寸 (mm2) | W (标称) | A型 | E型 可拆卸的传输 | T型 传输 | ||||||
| X | Y | X | Y | Z | V | X | Y | Z | ||
| 050 | 8.0 | 15.2 | 3.7 | 25.1 | 7.7 | 7.0 | 18.2 | 19.4 | 7.9 | 9.9 |
| 150 | 13.8 | 22.0 | 3.7 | 31.9 | 7.7 | 7.0 | 25.0 | 26.1 | 7.9 | 9.9 |
| 300 | 19.5 | 27.1 | 3.7 | 37.1 | 7.7 | 7.0 | 30.1 | 31.6 | 7.9 | 9.9 |
| 450 | 23.9 | 30.5 | 3.7 | 40.2 | 7.7 | 7.0 | 33.3 | 34.8 | 7.9 | 9.9 |
| 公差 | ±0.5 | ±0.3 | ±0.3 | ±0.5 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
