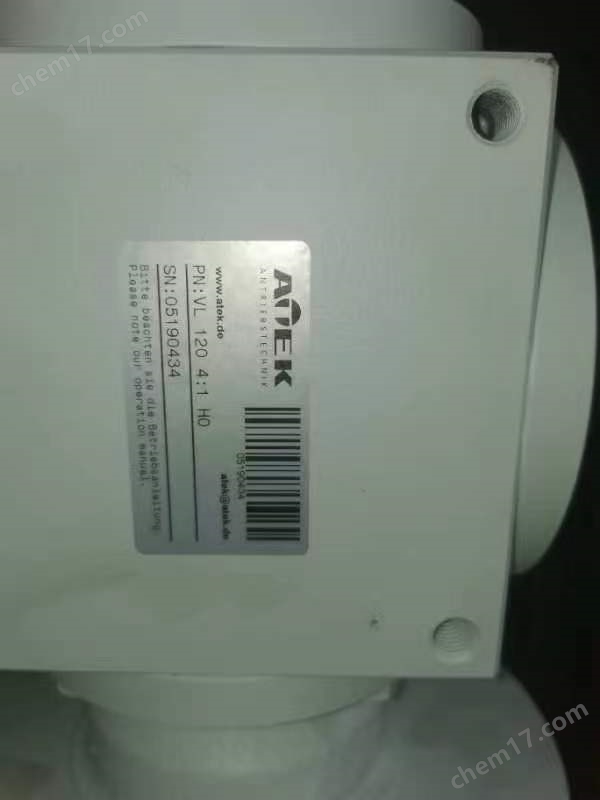

德國ATEK錐齒輪箱VL 120 4:1 HO
?一、核心參數?
?型號標識?
VL 120 4:1 H0 -9.4- 750/B0/ZF
?VL?:帶法蘭的錐齒輪傳動裝置;
?120?:外殼棱邊長度(120 mm);
?4:1?:傳動比;
?H0?:齒輪結構類型(單側安裝,側面3/4同向旋轉,側面5反向旋轉)?;
?9.4?:固定螺紋位置(法蘭側4/5/6,外殼側1/2)與第4頁安裝位置;
?750?:輸入轉速(750 rpm)?;
?B0?:潤滑類型(無通風,粘度220);
?ZF?:中間法蘭配置(側面3高度10 mm)。
?電機接口?
?標準?:IEC BG 100/112 / DIN 42677 結構形式 B14;
?法蘭?:直徑 ?200 mm,軸頸 ?130 mm,4×M10螺栓(分布圓直徑 ?165 mm);
?齒輪軸?:?28×60 mm,帶緩沖彈簧。
?物理特性?
?質量?:19.0 kg;
?顏色?:?jiǎn)」獍咨咨?/p>
?軸向間距?:e = 145 mm(中間法蘭位置)。
?二、結構特性?
?旋轉方向?
側面4與側面3 ?同向旋轉?,側面5與側面3 ?反向旋轉??。
符合錐齒輪嚙合原理:外嚙合時主從動輪轉向相反,內嚙合時轉向相同?。
?安裝與固定?
支持固定:法蘭(側面4/5/6)或外殼(側面1/2);
中間法蘭(ZF)在側面3增高10 mm,增強連接穩定性。
?潤滑要求?
使用粘度220潤滑油,無需額外通風系統(B0型)?。
?三、應用配置?
?適用場景?:適用于中低速傳動(≤750 rpm)、需緊湊法蘭安裝的工業設備?;
?承載能力?:緩沖彈簧設計可減少?zèng)_擊載荷,延長齒輪壽命?;
?兼容性?:符合IEC/DIN電機接口標準,適配主流伺服電機。
錐齒輪箱是高精度、強大的變矩器。這些高性能齒輪箱在各個方面都滿足了我們這個時代的高要求。它們結構緊湊,對沖擊不敏感。它們被用于全球機械和設備工程的所有分支并非沒有道理。錐齒輪箱也通俗地稱為錐齒輪、錐齒輪箱、齒輪或減速齒輪和傳動齒輪。
ATEK 錐齒輪箱的齒輪組帶有由硬化表面硬化鋼制成的優質螺旋齒。齒輪組由錐齒輪(齒數少/直徑?。┖湾F齒輪(齒數多/直徑大)組成。帶螺旋齒的齒輪組具有非常有利的嚙合比(高度重疊)的優點。
我們的錐齒輪箱噪音低,對沖擊和振動不敏感,具有高彈性和最大功率密度。它們有空心軸、加強軸和法蘭,適用于不同的電機類型。

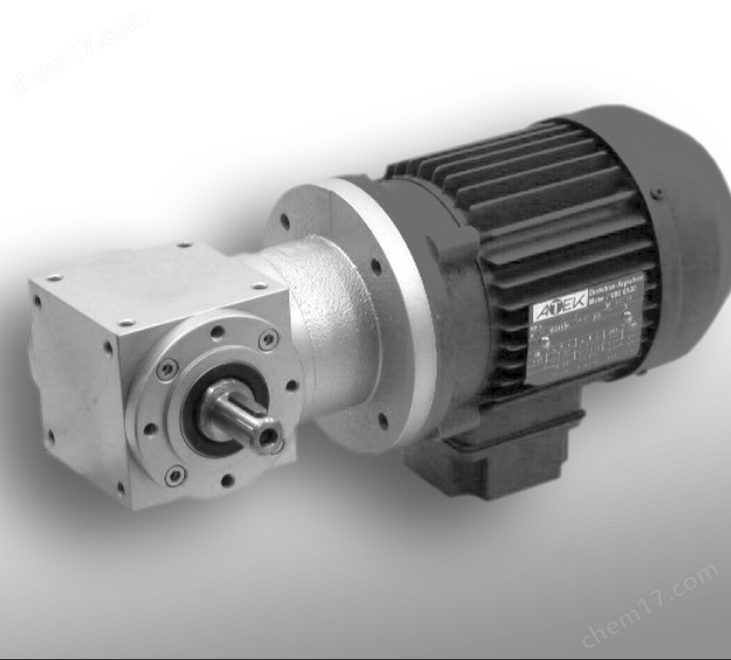

ATEK VL標準錐齒輪箱
堅固、強大、緊湊 – 鑄鐵或鋼外殼 – 螺旋齒輪對 – 免維護
ATEK VL特征
帶螺旋齒輪的錐齒輪箱
9 種齒輪箱尺寸,從 065 到 350 毫米邊緣長度
傳動比:i = 1:1 至 6:1
低背隙設計,長達 6 角分鐘<
緊湊的設計
免維護
灰口鑄鐵或鋼外殼
ATEK VL065 1:1
ATEK VL090 1:1
ATEK VL120 1:1
ATEK VL140 1:1
ATEK VL160 1:1
ATEK VL200 1:1
ATEK VL230 1:1
ATEK VL260 1:1
2024 年 – 2024 年 6 月 20 日,兩家公司 Deutsche van Rietschoten & Houwens GmbH 和ATEK Antriebstechnik Willi Glapiak GmbH 合并成立了總部位于雷林根的 ATEK Drive Solutions GmbH。
2024 年 - 開發出一代四種尺寸的伺服電機。
2024 年 - 開發伺服電機控制器。
2024 年 - 開發出電動制動器。
2024 年 - 整個制動器產品組合的電氣化
