XY-50LG型模擬標準煙羽圖 煙氣黑度的測定

XY-50LG型模擬標準煙羽圖 煙氣黑度的測定

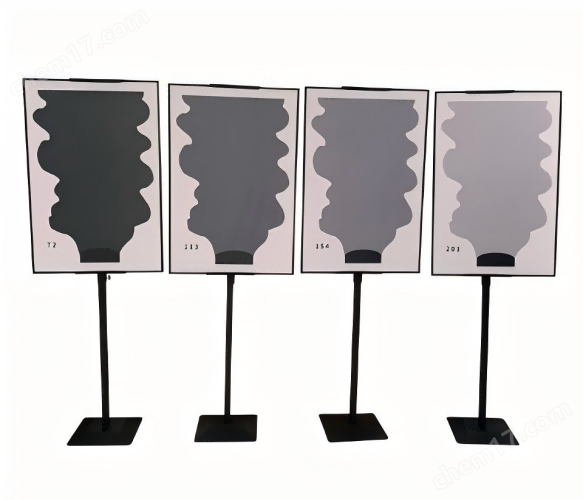

• 基本構造：包含 4 個林格曼黑度圖板（1-4 級）及 4 個立式支架，尺寸為 60×90×1.2cm（寬 × 高 × 厚）。

• 工作原理：林格曼煙氣濃度圖由 14cm×21cm 的黑度不同的六小塊組成。除全白與全黑兩塊外，其他四塊是在白色背底上畫上不同寬度的黑色條格。根據黑色條格在整個小塊中所占的面積的百分數分成 0 至 5 的林格曼級數。0 級是全白，5 級是全黑，1 級是黑色條格占整塊面積的 20%，2 級占 40%，以此類推。該煙羽圖通過灰度圖板模擬 1-4 級的林格曼對應的煙，低于 1 級視為 0，高于 4 級則視為 5。

• 測定方法：將模擬標準煙羽圖置于觀測者前 30 米處，有條件可將圖板高于觀察者，使觀察者視角在 15°-30° 為佳。觀察煙氣需在比較均勻的天空照明下進行，白色的方塊可提供照明指標，用于發現圖上任何遮陰、照明不均勻及雨斑或別的污點。若在陰霾情況下觀察，由于天空背景較暗，讀數時應根據經驗取稍偏低的級數。觀測者通過肉眼對比煙氣與圖板的黑度差異，判定煙氣的林格曼黑度等級。

• 應用場景：適用于鍋爐、窯爐等固定污染源的煙氣黑度監測，尤其適合環保部門巡檢、企業自檢及邊遠地區的基礎環保評估。
