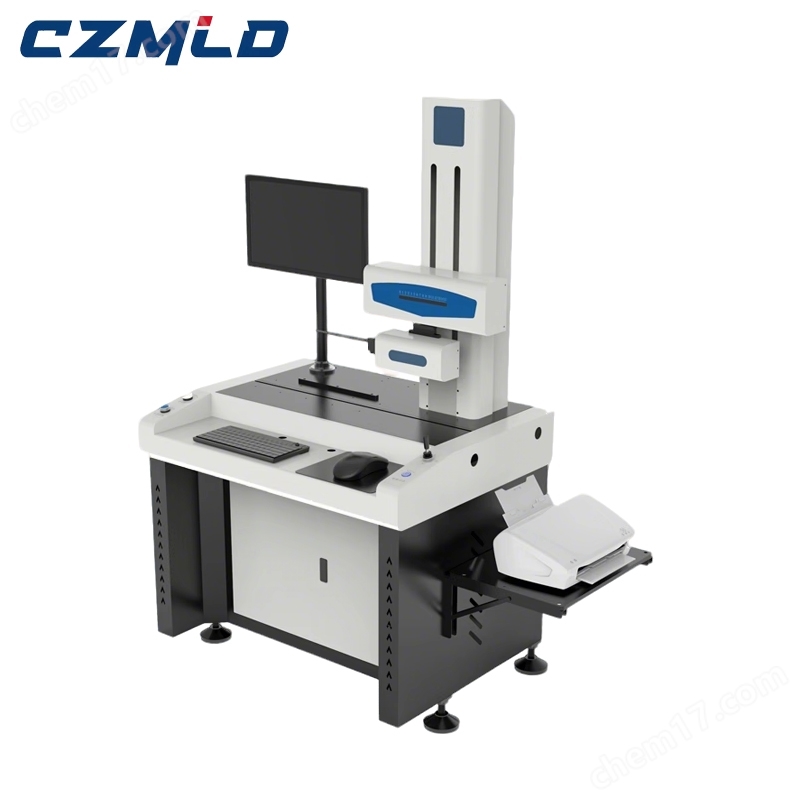

齒輪輪廓儀
| 參考價 | ￥ 86000 |
| 訂貨量 | ≥1件 |
- 公司名稱 密朗德儀器科技（江蘇）有限公司
- 品牌 CZMLD/密朗德
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/22 19:24:01
- 訪問次數 25
聯系方式：楊立18961848055 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
金相系列,硬度計系列,蓄電池充放電系列,無損檢測系列,尺寸檢測系列,環境實驗類,無損探傷系列,電源變頻系列,力學檢測類,應力檢測系列
| 產地類別 | 國產 | 產品種類 | 接觸式輪廓儀/粗糙度儀 |
|---|---|---|---|
| 價格區間 | 5萬-10萬 | 應用領域 | 能源,道路/軌道/船舶,鋼鐵/金屬,航空航天,汽車及零部件 |
齒輪輪廓儀 該儀器為直角坐標測量法，觸針接觸式。X軸采用高精密的摩擦導軌為基準，Z1軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。
齒輪輪廓儀 該儀器為直角坐標測量法，觸針接觸式。X軸采用高精密的摩擦導軌為基準，Z1軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。
測量功能Main Function
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
Dimension：Contains the horizontal distance, vertical distance, linear distance, radius and diameter
Angle: Horizontal Angle, vertical angle, cross angle
Position tolerance: contains the parallelism and perpendicularity
Form tolerance: contains the straightness, crown, circular arc profile
Auxiliary generation: contains the auxiliary point, auxiliary line, auxiliary circle
技術參數Main Parameters
項目 Item | 參數 Parameter | 分辨率 | |
輪廓測量范圍 Measurement range 測量精度 Measurement Accuracy | X軸axis | 100mm | 0.1μm |
直線度Straightness | 0.8μm /100mm | -------- | |
Z1（傳感器量程）Sensor | 40mm | 0.1μm | |
Z高度Height | 650mm | 立柱 | |
最小內孔Min. inner hole | 30mm (換小測針可測更小內徑) | ---------- | |
線性精度 | ≤±（1+I0.12HI）μm | - ------ | |
圓弧 | ≤（1.5+R/8） | 2mm＜R＜10mm 的標準球，取樣圓弧夾角為 120° | |
角度 | ≤±2′ | 60°、90°的角度塊，角 邊取樣長度為 5mm | |
分辨率Resolution | 0.1μm | ---------- | |
產地Origin | 美國MicroE （America） | ------- | |
傳感器 Sensor | 類型 Type | 光柵傳感器 Digital grating sensor | ----------- |
分辨率Resolution | 0.1μm | ------- | |
產地Origin | 美國MicroE （America） | --------- | |
爬坡角度Climbing Ability | 上升77°（Upside）， 下降88°（Downside） | ------- | |
測量速度Meas. Speed | 0.02mm至4.0mm/s | ---------- | |
測量方式Meas. Mode | 傳感器移動Sensor moving | -------- | |
電源Power | AC 220V±10% 50Hz | ------- | |
環境要求Environmental conditions | 相對濕度(RH)：＜85% | 以上參數均在 20℃± 2℃，階梯溫度不超過2℃/h 和地面振動最大 RMS＜50Hz 2.5μm/s 且RMS＞50Hz 5.0μm/s 的環境下 測得 | |
