1 電壓、電流、時間數字設定

2 AC大電流測試，電流高達200mA

3 切斷電流0.5～200mA任意設置

4 適合電氣設備的耐壓測試

耐壓測試儀YD2665江西代理 揚子

1、 概述YD2665 耐壓測試儀產品為電子產品安全參數的耐壓測試儀器?？捎糜诩矣秒娖?、電子儀器、電子原器件、電線電纜等電器產品的耐壓檢測。該產品的變壓器輸出功率不低于 750VA。本產品具有合格不合格判別功能、聲光報警功能、測試時間自動控制功能，測試電流采用了 3 位半數字表顯示，操作簡單、外形美觀、過流切斷速度快等優點。是理想的耐壓檢測儀器。2、技術指標輸出電壓： 0-15KV 誤差±5%切斷電流： AC 0.5-20mA 誤差±5%DC 0.5-20mA 誤差±5%變壓器容量：750VA時控：1-99S外形尺寸（WHB）：400×190×350

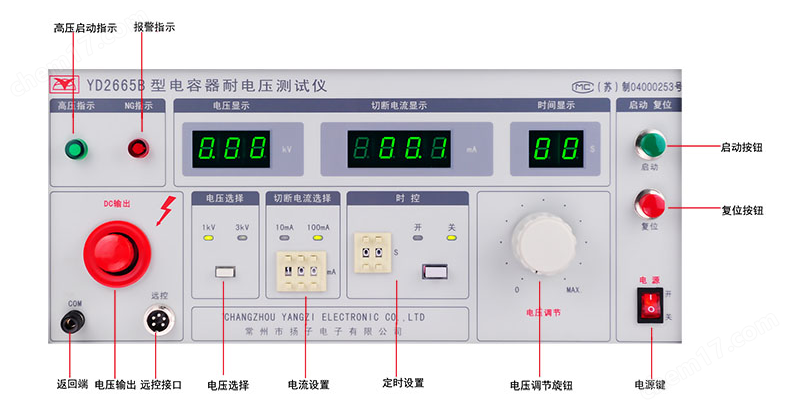

3、操作前的準備3-1 拆封檢查（1）本儀器在制造單位認真檢定后方裝箱發運，用戶收到儀器后，請檢查儀器外觀，如有明顯損壞，則要與運輸部門聯系交涉。（2）檢查儀器型號是否與所訂貨物相符，如有疑義，立即與售貨單位交涉。（3）檢查儀器所具有的附件，如有短缺及損壞請立即與售貨單位交涉。儀器附件見下：a. 電源線 1 根 b. 高壓測量線1 根c. 低壓測量線 1 根 d. 說明書 1 份e. 包修卡 1 份3-2 工作前的警告由于本儀器產生高壓輸出，所以必須注意安全。請注意下列各事項和嚴格按操作規程進行操作。（1） 必須可靠地將儀器接地端（后面板黑色接線柱）接地，接地線線徑不應小于0.75的多股線，嚴禁將地線通過自來水管等接地性能不良的導電物接地。在確定你的三線電源線中接地線性能良好（如在你的電網中無大電流三相設備的情況下，并且你單位已對之進行良好處理過后）可不用附加接地線。（2） 為避免意外電擊，操作者應帶適當?shù)慕^緣手套和站在適當?shù)慕^緣墊上。（3） 被測件應放置在適當?shù)慕^緣墊上。（4） 接通電源開關前，必須將調壓旋鈕以逆時針方向旋轉到頭。（5） 當不使用該儀器時，應將調壓旋鈕逆時針調至頭，并關掉電源，以防止非專業操作人員操作該儀器。（6） 需要改變測試電壓范圍或改變 AC/DC 開關，必須在儀器的復原狀態，同時將調壓旋鈕逆時針調到頭。（7） 當儀器在測試狀態或高壓末釋放盡以前決不允許觸及被測試物、測量線和各高壓輸出孔。（8） 觸及被測物、測試頭和高壓輸出端時必須滿足以下條件：a. 高壓指示燈（啟動指示燈）熄滅。b. 電壓數顯表指示為零。c. 高壓輸出端與 COM（被測端）短接放電。尤其在DC 工作方式時或測試容性被測件時更應給儀器以充分的放電時間。（9） 如有意外事件發生時，應立即切斷電源，并脫開電源線。（10）當各指示燈的工作不正常時，儀器應立即進行修理。3-3 對儀器的保養（1） 當輸入電源的誤差超出±10%及頻率誤差超過±5%時會有可能出現工作不正常的狀態。（2） 為防止各工作設備間的相互影響，建議采用凈化電源提供本儀器的工作電源。（3） 儀器在使用中或儲存中應避免直接光照、高溫、高濕、灰塵、腐蝕等，環境應整潔，并經常清潔儀器。4、操作說明4-1 前面板說明（1） 交流（AC）測試電壓輸出孔（2） 被測端（COM）：儀器上的低壓測試端。（3） 直流（DC）測試電壓輸出孔（4） 電壓量程開關：選擇輸出測試電壓的調節范圍，分5KV 和15KV 二檔（5） AC-DC 轉換開關：該開關選擇表頭讀數為交流電壓值或直流電壓值，當用交流電壓測試時，該開關選擇在 AC 檔，并將測量線插入 AC 電壓輸出孔，有誤，則會產生較大的電壓誤差和切斷電流誤差。（6） 電流量程開關：選擇測試電流的調節范圍。DC：分為 0-10mA、10-20mA 兩檔。0-10mA檔精確到 0.01mA；10-20mA 檔精確到 0.1mA。AC：分為0-10mA、10-100mA兩檔。0-10mA 檔精確到 0.01mA,10-20mA 檔，精確到 0.1mA。（7） 設置/測試轉換開關：選擇儀器的工作狀態。在設置位置時，電流表顯示設置量值；在測試位置時電流表顯示被測件流徑的電流。（8） 電流設置旋鈕：設置/測試轉換開關在設置位置時，由該旋鈕進行電流設置。AC：0-20mA,DC:0-20mA. （9） 調壓旋鈕：調節該旋鈕，可以改變測試電壓的量值，順時針旋轉測試電壓量值增高，反之，降低。（10）電源開關（帶燈）：通斷儀器工作電源。儀器接通工作電源后，開關內燈亮。（11）復原開關：切斷輸出測試電壓，按一下該開關，測試電壓被切斷。4（12）啟動開關：產生測試電壓。按一下該開關，儀器有一定的高電壓輸出。（13）時控選擇開關：選擇時控器是否工作，撥至通的位置時，時控器在啟動后工作。（14）時間設置 BCD 開關：選擇測試時間值，該 BCD 開關為兩位，可以從零秒按增1秒的方式選擇至 99 秒。（15）當前電流值顯示窗口。（16）當前電壓值顯示窗口。（17）啟動指示燈：該指示燈亮表示儀器有一定的測試電壓輸出，即按啟動開關后，該指示燈亮，儀器進入測試狀態。（18）報警指示燈：當被測試件中的電流超過預置電流值時，儀器測試電源被切斷，同時報警，并附有報警聲。4-2 后面板（1） 電源輸入座：引入儀器的工作電源。（2） 保險絲座：按裝 BGXP5×20/5A 保險絲。（3） 接地柱：將儀器外殼與大地相連接。（4） 蜂鳴器：不合格判別。當被測試產品的電流超過設置的切斷電流時該蜂鳴器鳴叫，表示該被測產品不合格。4-3 操作步驟（1） 將調壓旋鈕逆時針調到頭。（2） 關掉儀器電源開關。（3） 關掉時控開關。（4） 接上電源。（5） 將電源開關撥至“通”位置，開關內燈亮。（6） 設置“電壓量程”開關至所需要的電壓檔。（7） 設置“AC/DC”開關至所需要的電壓種類。開關置于AC 位置，則采用交流電壓測試；置于 DC 位置，則采用直流電壓測試。（8） 設置“切斷電流”量值，用戶根據被測試產品的要求把設置/測量開關置設置位置，通過設置電流旋鈕設置切斷電流值，然后把設置/測量開關置測試位置。（9） 如要時控，根據測試要求設定所需要的測試時間。（10）被測試產品的一端連接于高壓輸出孔，另一端連接于“被測端（COM）”。如選擇的電壓為 AC，則應選用 AC 高壓輸出孔，如選擇的電壓為DC，則應選用DC高壓輸出孔。不可混亂。（11）按啟動開關，則啟動指示燈亮。（12）順時針調節調壓旋鈕，輸出測試電壓逐漸升高。直至調節到你所需要的電壓值為止。（13）如要時控，接通時控開關。（14）復原開關用作為切斷測試電壓，在任何啟動狀態，按一下該開關，測試電壓被切斷，啟動指示燈熄滅。（15）如果用時控，測試時間到達預置值，儀器的測試電壓被切斷，表示產品合格。5（16）在測試中，被測試產品中電流超過設定值，則測試電壓被切斷，同時產生報警聲和不合格指示燈亮，這種情況下，被測試產品被判為不合格。（17）在生產中如需快速測試，可用直接升壓方式測試（在被測試產品標準允許的情況下）。進行直接升壓方式測試前，先設定 AC/DC 開關、電壓量程開關、切斷電流值、時控值，并打開時控開關等，調節好所需電壓值，設置/測量開關為測量位置然后按復原開關以切斷測試電再連接被測試產品，按啟動開關，則進入測試狀態。在下次測試中，如不改變測試參數，則不要改變?nèi)魏卧O(shè)置開關和調壓旋鈕。
