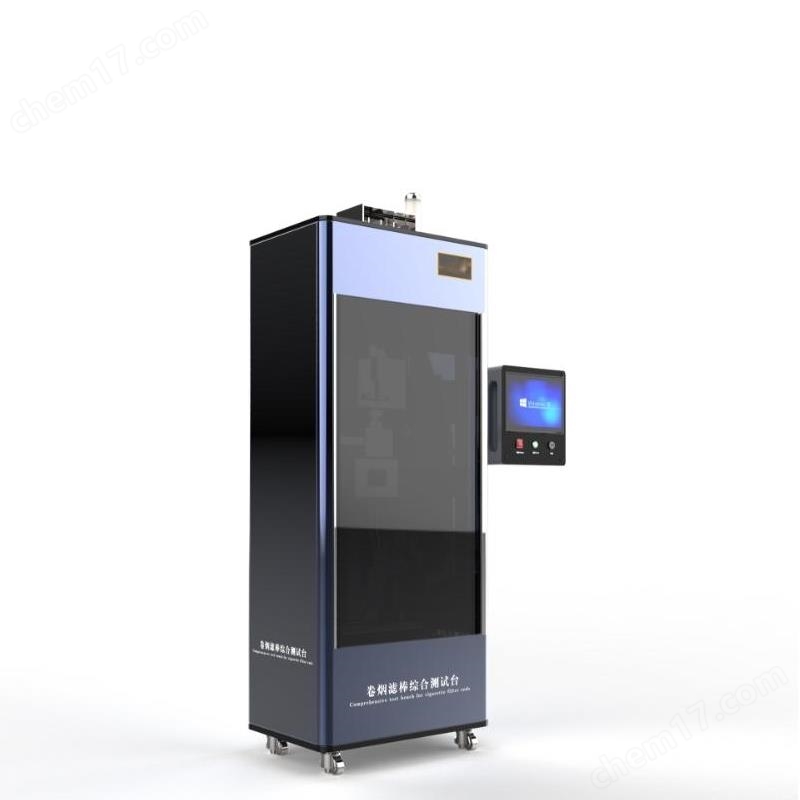

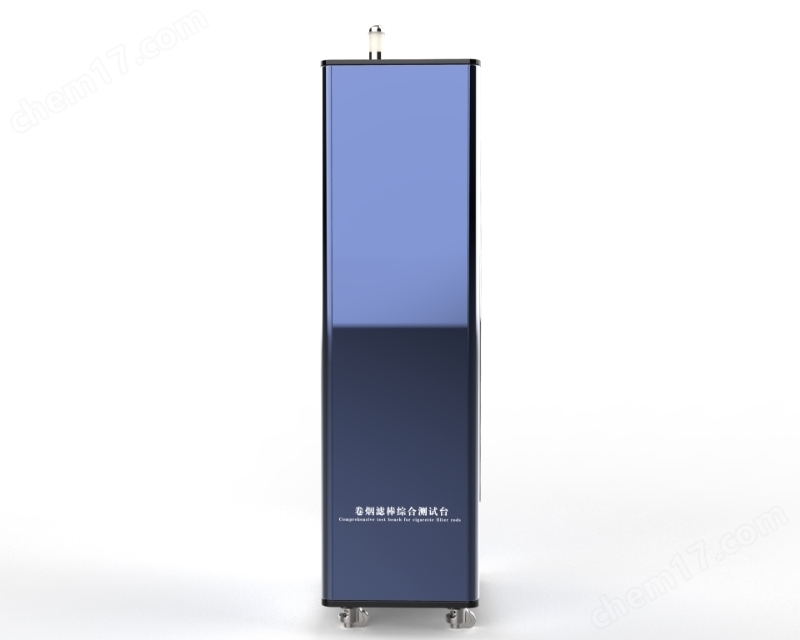

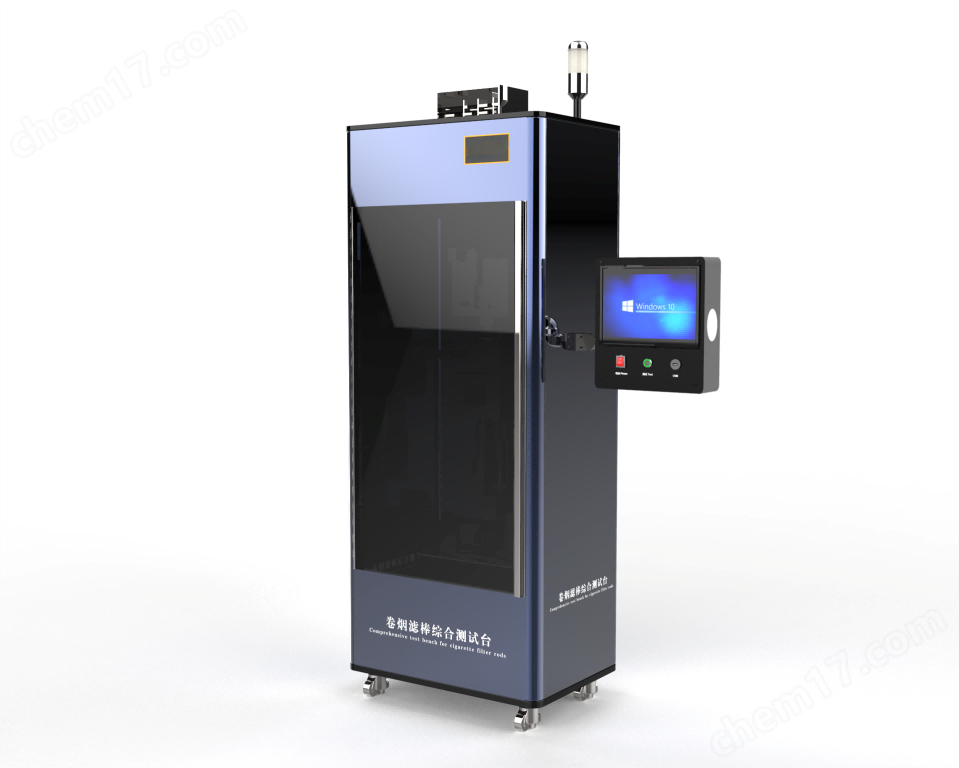

卷煙濾棒綜合測試臺

卷煙濾棒綜合測試臺指的是用于全面檢測卷煙濾棒（過濾嘴）各項關鍵物理性能指標的專用自動化檢測設備。

它在卷煙生產質量控制、產品研發和工藝改進中扮演著至關重要的角色。濾棒作為卷煙的重要組成部分，其性能直接影響卷煙的吸阻、過濾效率、通風率、硬度、外觀以及最終消費者的吸食體驗。

執行標準

GB/T 22838.2-2009《卷煙和濾棒物理性能的測定 第2部分：長度 光電法》

GB/T 22838.3-2009《卷煙和濾棒物理性能的測定 第3部分：圓周 激光法》

GB/T 22838.4-2009《卷煙和濾棒物理性能的測定 第4部分：卷煙質量》

GB/T 22838.5-2009《卷煙和濾棒物理性能的測定 第5部分：卷煙吸阻和濾棒壓降》

GB/T 22838.6-2009《卷煙和濾棒物理性能的測定 第6部分：硬度》中“儀器設備”的要求， YC/T 545-2016《卷煙和濾棒長度，圓周檢測設備通用技術條件》

YC/T 446-2012《卷煙吸阻和濾棒壓降檢測設備通用技術條件》

核心功能與測試項目

一個典型的卷煙濾棒綜合 測試臺通常具備以下一項或多項核心檢測功能：

?吸阻（壓降）測試：?

?原理：測量一定體積的空氣（通常17.5ml/s或60ml/s）以標準流速通過濾棒時產生的負壓差（單位：Pa或mm H?O）。

?重要性：這是濾棒最關鍵的指標之一，直接影響吸煙時的順暢度和煙氣流量。吸阻過高吸不動，過低則煙氣量過大。

?硬度測試：?

?原理：?通常使用“點壓法”或“全壓法”。點壓法是用一個小的壓頭（如錐形或球形）在特定負載下壓向?yàn)V棒側面，測量凹陷深度。全壓法是用一個與濾棒長度相當?shù)膲喊迨┘訅毫Α?/span>

?重要性：?反映濾棒抵抗外力變形的能力。硬度不足可能導致濾棒在接裝、包裝或消費者攜帶時被壓扁，影響外觀和使用。過高可能導致濾嘴端切口不平整或影響吸阻一致性。

?圓周測量：?

?原理：?通常采用激光掃描、滾輪接觸式測量或CCD光學成像技術。

?重要性：?確保濾棒直徑符合規格要求，保證與卷煙紙管和接裝紙的良好匹配，影響最終卷煙的圓周和外觀。

?長度測量：?

?原理：?通常采用接觸式傳感器或光電傳感器在濾棒輸送過程中測量?jī)啥宋恢貌睢?/span>

?重要性：?確保濾棒長度精確，是后續接裝工序（將濾棒接到煙支上）精確定位的基礎。

?重要性：風率是降低卷煙焦油、尼古丁等釋放量的重要手段，也是產品設計的關鍵參數，需要精確控制。

?重量測量：?

?原理：高精度電子天平。

?重要性：間接反映濾棒材料的密度和均勻性，是質量控制的一個輔助指標。

設備結構與特點

?自動化進樣系統：通常配有振動盤、傳送帶或機械臂，實現濾棒的自動上料、排隊、定位和測試后的分選（合格/不合格）。

?多工位測試單元：集成了多個傳感器（壓力傳感器、位移傳感器、激光測頭、光電開關、稱重傳感器、相機等）和相應的執行機構（壓頭、氣流發生器、測量夾具等），按設定程序依次或同時進行各項測試。

?精密機械結構：?確保濾棒定位精準，測試動作穩定可靠。

控制系統：PLC+windows

操作系統：15寸嵌入式工業電腦，中英文切換

數據輸出：自帶寬幅熱敏打印機、網絡接口、USB接口，具備數據上傳能力

外置報警燈：具備光報警提示功能

整機功能：檢測各種卷煙和濾棒的物理指標，包括重量、圓周 、圓度、長度、吸阻 （開放式、封閉式）、硬度等

?數據采集與處理系統：? 高速采集傳感器信號，進行實時計算、分析、存儲。

?數據管理與輸出：?

?實時顯示：?在HMI上顯示當前濾棒的各項測試結果、統計值（平均值、標準偏差、CPK等）。

?報表生成：?自動生成測試報告、批次報告、統計過程控制圖表（SPC Charts）。

?數據存儲與追溯：? 保存歷史測試數據，支持按批次、時間、機臺等條件查詢。

?通訊接口：?通常具備RS232/485、以太網、USB接口，可與工廠MES系統或其他設備連接，實現數據上傳和生產過程監控。

?高精度與高效率：?測量精度符合行業標準，測試速度快，滿足在線或?qū)嶒?yàn)室抽檢需求。

主要應用場景

?濾棒生產線在線檢測：? 安裝在濾棒成型機后，對生產的濾棒進行100%在線自動檢測和分選，實時監控質量波動，剔除不合格品，確保出廠濾棒質量穩定。

?實驗室抽樣檢測：?用于研發部門對新配方、新材料、新工藝濾棒的全面性能評估；質量部門對成品、半成品進行定期抽樣檢驗和比對分析；處理客戶投訴或進行質量調查。

?來料檢驗：?對采購的濾棒材料（如絲束、成型紙、接裝紙）或外購濾棒進行質量驗證。

?過程能力研究：?通過大量數據積累，分析濾棒生產過程的穩定性和能力指數。

重要性總結

卷煙濾棒綜合 測試臺是保障卷煙產品質量一致性和穩定性的?核心設備?。它能：

?確保關鍵物理參數達標：? 保證吸阻、硬度等核心指標符合產品設計要求。

?提高生產效率：?自動化檢測速度快，減少人工抽檢的隨機誤差和滯后性。

?降低不良品率：?及時發現并剔除缺陷品，避免流入后續工序造成更大浪費。

?優化生產工藝：?通過數據分析，為工藝參數的調整提供科學依據。

?滿足法規與標準要求：?產品性能檢測是符合國家和行業質量標準的必要條件。

?提升品牌形象：?穩定的產品質量是贏得消費者信任的基礎。
